Gcodetools - plug-in Inkscape для экспорта в Gcode

Обсуждение установки, настройки и использования LinuxCNC. Вопросы по Gкоду.
Аватара пользователя
Nick
Мастер
Сообщения: 22776
Зарегистрирован: 23 ноя 2009, 16:45
Репутация: 1735
Заслуга: Developer
Откуда: Gatchina, Saint-Petersburg distr., Russia
Контактная информация:

Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Nick »

Сгенерированный Gкод в EMC2 (563291 просмотр) <a class='original' href='./download/file.php?id=507&sid=27bdfb141f5c44d11e4c648aaa810e34&mode=view' target=_blank>Загрузить оригинал (21.99 КБ)</a>
Сгенерированный Gкод в EMC2
ТипРасширение векторного
графического редактора Inkscape
РазработчикКоманда разработчиков Gcodetools
Написана наPython
ОСКроссплатформенное программное
обеспечение (Windows, Linux,
MacOS)
Версия1.7 от 01.07.2010
ЛицензияGNU GPL
Количество загрузок7800+

Gcodetools - CAM расширение для Incscape

Gcodetools это расширение векторного редактора Inkscape, которое позволяет подготавливать и экспортировать векторную графику в Gкод.

Gcodetools и Inkscape распространяются под лицензией GNU GPL, т.е. бесплатно, в т.ч. для коммерческого использования. Обе программы кросплатформенные, есть дистрибутивы под Windows, Linux и MacOS.
Для оформления темы нам нужны скриншоты и фотографии Ваших работ, публикуйте Ваши фотографии в этой теме.
Возможности Gcodetools (для просмотра содержимого нажмите на ссылку)

Возможности новой версии Gcodetools 1.6

Экспорт в Gcode
Screqnshot.png (566533 просмотра) <a class='original' href='./download/file.php?id=123&sid=27bdfb141f5c44d11e4c648aaa810e34&mode=view' target=_blank>Загрузить оригинал (154.76 КБ)</a>
Gcodetools cnc обработка площади (559413 просмотров) <a class='original' href='./download/file.php?id=771&sid=27bdfb141f5c44d11e4c648aaa810e34&mode=view' target=_blank>Загрузить оригинал (147.75 КБ)</a>
Gcodetools cnc обработка площади
Gcodetools CAM для токарных станков с чпу (561052 просмотра) <a class='original' href='./download/file.php?id=643&sid=27bdfb141f5c44d11e4c648aaa810e34&mode=view' target=_blank>Загрузить оригинал (21.98 КБ)</a>
Gcodetools CAM для токарных станков с чпу
Gcodetools гравировка от Rene (561162 просмотра) <a class='original' href='./download/file.php?id=632&sid=27bdfb141f5c44d11e4c648aaa810e34&mode=view' target=_blank>Загрузить оригинал (233.84 КБ)</a>
Gcodetools гравировка от Rene
Bears by Durachko (532395 просмотров) <a class='original' href='./download/file.php?id=5430&sid=27bdfb141f5c44d11e4c648aaa810e34&mode=view' target=_blank>Загрузить оригинал (89.93 КБ)</a>
Bears by Durachko
  • Экспорт кривых в Gcode
  • Аппроксимация с использованием круговой интерполяции (G02 и G03)
  • Автоматическое разбиение кривых для достижения заданной степени точности
  • Обработка со сменой инструментов
  • Экспорт Gкода в параметрической или обычной формах
  • Добавление собственных заголовков и окончаний
  • Выбор единиц измерения
  • Многопроходная обработка
  • Автоматическое добавление цифрового суфикса к назваию сохраняемого файла
Обработка на токарном станке
  • Создание траекторий для обработки детали на токарном станке
  • Расчет чистового прохода
  • Задание заглубления при чистовом проходе
  • Задание количества чистовых проходов
  • Два различных метода вычисления чистовых проходов
  • Замена стандартных осей
Обработка площади контуров
  • Создание траекторий для обработки площади контуров
  • Возможность коррекции созданных траекторий
Гравировка фигурными фрезами
  • Создание траекторий для обработки контуров фигурной фрезой
  • Задание произвольной формы фрезы
Библиотека инструментов
  • Здание различных параметров инструмента и обработки (диаметр инструмента, скорость обработки, заглубление за проход, скорость заглубления, задание произвольного кода перед/после заглубления, форма инструмента, произвольный код смены инструмента)
  • Возможность копирования инструментов
  • Возможность обработки со сменой инструмента
Система ориентирования
  • Задание масштабирования по всем осям
  • Задание поворотов в плоскости ХY
  • Задание смещения по всем осям
  • Ориентация по произвольным точкам
Постпроцессор
  • Создание произвольной программы постпроцессора или выбор из стандартного набора
  • Масштабирование и смещение Gcode
  • Произвольная замена команд (в том числе одновременная замена)
  • Параметризация Gcode
  • Округление длинны дробной части чисел в Gкоде
Предварительная проверка рисунка
  • Выделение маленьких контуров (возможных артефактов area)
  • Проверка принадлежности инструментов
  • Проверка порядка обработки
Плоттерная резка
  • Экспорт в Gкод для плоттера с тангенциальным ножом. Четвертая ось A - угол наклона ножа.
Общие
  • Проверка наличия обновлений.

вверх
Лицензия (для просмотра содержимого нажмите на ссылку)

Лицензия

Gcodetools выпускается под лицензией GNU GPL. Эта лицензия дает Вам следующее права:
  • запуска программы, с любой целью;
  • изучения того, как программа работает, и её модификации (предварительным условием для этого является сохранение лицензии GNU GPL);
  • распространения копий;
  • улучшения программы, и выпуска улучшений в публичный доступ (предварительным условием для этого является сохранение лицензии GNU GPL).
Подробнее см здесь: http://ru.wikipedia.org/wiki/GPL
вверх
Установка (для просмотра содержимого нажмите на ссылку)

Установка

Windows
Распакуйте архив и скопируйте все файлы в каталог Program Files\Inkscape\share\extensions\
Linux
Распакуйте архив и скопируйте все файлы в каталог /home/<имя пользователя>/.config/inkscape/extensions/
или /usr/share/inkscape/extensions/ и перезапустите inkscape
вверх
Видео уроки (для просмотра содержимого нажмите на ссылку)

Видео уроки

Русский язык

Видео уроки от Steel.ne на русском языке: Gcodetools - plug-in Inkscape для экспорта в Gcode #403

Английский язык

Видео уроки от Bitviper (на форуме Fizgig) (англ.):
http://www.youtube.com/watch?v=yUTVOTDbDRI
http://www.youtube.com/watch?v=zMQplyEo9Bc
Еще один видео урок на английском:
http://www.youtube.com/watch?v=4jYKMAjzK3A
Пример использования Gcodetools за 1 минуту от Stirlingengr:
http://www.youtube.com/watch?v=aflrnD9OEvA
Использование и уроки (для просмотра содержимого нажмите на ссылку)

Использование и уроки

Документация: Gcodetools документация [В разработке] #23
Tutorial гравировке узоров от Dormouse ver 1.5b: http://kalyaev.com/2010/20100402/tut01/tut01.html
Tutorial по обработке площади контура ver 1.2: Gcodetools - plug-in Inkscape для экспорта в Gcode #10
Tutorial по созданию шестеренок ver 1.2: http://www.cnc-club.ru/forum/viewtopic. ... art=0#p154
Manual для версии 1.2 в этом посте:Gcodetools - plug-in Inkscape для экспорта в Gcode #9
Подробное описание для версии 1.1 в этом посте: http://www.cnc-club.ru/forum/viewtopic. ... rt=40#p100

Справка по пре- и пост-процессорам Gcodetools - пре- и пост-процессоры #1
Загрузить последнюю версию (для просмотра содержимого нажмите на ссылку)

Загрузить последнюю версию

Последняя стабильная версия Gcodetools 1.7
gcodetools.tar.gz
Gcodetools 1.7
(75.25 КБ) 26709 скачиваний
Предыдущие версии(ver 1.6)
gcodetools-1.6.tar.gz
Gcodetools 1.6
(56.6 КБ) 6181 скачивание
(ver 1.5)
gcodetools.tar.gz
Gcodetools 1.5
(21.32 КБ) 4597 скачиваний
(ver 1.4)
gcodetools.tar.gz
(14.72 КБ) 4381 скачивание
(ver 1.2)
extensions.tar.gz
(9.01 КБ) 4114 скачиваний

Dev версия

Вы можете опробовать версию, находящуюся в разработке, загрузив ее с github
Через веб интерфейс: https://github.com/cnc-club/gcodetools
Или через git командой git clone git@github.com:cnc-club/gcodetools.git

Перед работой необходимо создать файлы inx путем запуска скрипта python create_inx.py
Благодарности (для просмотра содержимого нажмите на ссылку)

Благодарности

Разработчики:
  • Николай Дробченко (Nick)
  • Владимир Каляев (Dormouse)
  • Henry Nicolas (Alfcnc)
  • Chris Lusby Taylor (ChrisInNewbury)
Переводчики:
  • John Brooker (greybeard из cnczone.com)
вверх
Помощь в разработке (для просмотра содержимого нажмите на ссылку)

Помощь в разработке

На данный момент в разработке находятся:
  • Расширение для плазменной резки
  • Расширение для токарных станков
  • Расширение для плоттеров
Вы можете помочь улучшить Gcodetools создавая новые уроки и описания, давая советы, делая отчеты об ошибках, помогая разрабатывать новые функции.
Вы можете:
  • Написать отчет об использовании
  • Улучшить справку и уроки
  • Опубликовать Gкод / SVG / или программный код
  • Загрузить фото/видео готовых работ или опубликовать историю разработки
  • Написать отчет об ошибках
  • Помочь в разработке новых функций
  • Помочь в написании уроков и справки
  • Предложить новые функции
вверх
Протестировано на или системные требования (для просмотра содержимого нажмите на ссылку)

Протестировано на

Linux
Ubuntu 9.10 - Ubuntu 14.04 и далее + inkscape 0.48, inkscape 0.47, inkscape 0.46
FreeBSD 9, FreeBSD 10 + Inkscape 0.48.2.
Windows
Windows XP, Windows Vista, Windows 7 + inkscape 0.46, inkscape 0.47, inkscape 0.48
MacOS
Есть сообщения о работоспособности на MacOS.
вверх
asl
Новичок
Сообщения: 2
Зарегистрирован: 15 янв 2020, 20:16
Репутация: 4
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение asl »

Здравствуйте! Есть проблема: размер изображения в g-коде значительно меньше размера, установленного в inkscape. Например, устанавливаю размер 100*100 мм, результат около 28 мм. Причем не всегда, такое впечатление, что размер изображения в сгенерированном коде зависит от исходной картинки.
У меня одного такое? Что посоветуете?
Спасибо
asl
Новичок
Сообщения: 2
Зарегистрирован: 15 янв 2020, 20:16
Репутация: 4
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение asl »

Сам себе отвечаю: где-то зарыт баг, и не один. Например, если нарисовать круг, то он в g-код не преобразуется.
Выход такой: сохраняете файл в формате dxf, затем программой ABWiever преобразовать в g-код. Результат миллиметр в миллиметр, но надо в код добавить команду S100 (мощность лазера) перед М3
Andrey_Pavkin
Мастер
Сообщения: 211
Зарегистрирован: 09 янв 2017, 12:10
Репутация: 293
Настоящее имя: Andrey
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Andrey_Pavkin »

asl писал(а):Здравствуйте! Есть проблема: размер изображения в g-коде значительно меньше размера, установленного в inkscape. Например, устанавливаю размер 100*100 мм, результат около 28 мм. Причем не всегда, такое впечатление, что размер изображения в сгенерированном коде зависит от исходной картинки.
У меня одного такое? Что посоветуете?
Спасибо
Откройте - правка - параметры - инструменты - выберете : Геометрическая площадка (ВВ) , и
в поменяйте "рх " на "мм"
3ndim
Новичок
Сообщения: 15
Зарегистрирован: 27 апр 2016, 11:52
Репутация: 0
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение 3ndim »

Как установить на МАС ОС (в частности на 10.11 EI Capitan). Вроде разобрался! А на 1,0 заработало! Только расширение нужно ставить в саму прогу а не в ОС ;) Для этого нужно : кликнуть правой кнопкой мышки и выбрать пункт "показать содержание программы" дальше вот такой путь: Contents/Resources/lib. Кинул в неё распакованный архив (всю папку). Перезапустил иНскайп и получил. Вроде всё правильно?
Вложения

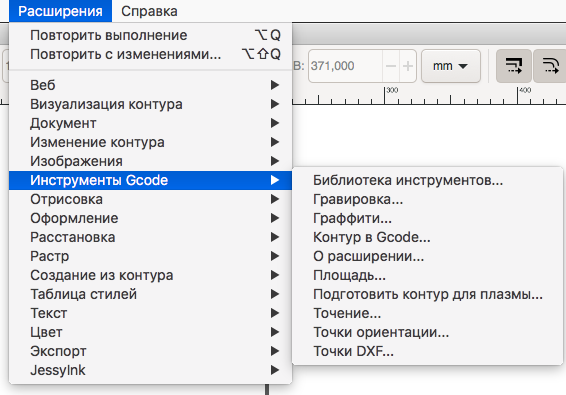

Снимок экрана 2020-05-13 в 19.24.31.png (9367 просмотров) <a class='original' href='./download/file.php?id=181322&sid=27bdfb141f5c44d11e4c648aaa810e34&mode=view' target=_blank>Загрузить оригинал (81.86 КБ)</a>
Фукс
Опытный
Сообщения: 170
Зарегистрирован: 09 мар 2015, 20:54
Репутация: 6
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Фукс »

Подскажите , а где задается глубина реза за проход версия inkscape 0.92 ?
экономика - это продажная девка империализма
Tomatr
Новичок
Сообщения: 2
Зарегистрирован: 11 июн 2017, 09:33
Репутация: 1
Настоящее имя: Марат
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение Tomatr »

:cry: Помогите создать Gcode! Постоянно выдает ошибку:
gcodeplot.py:456: SyntaxWarning: "is not" with a literal. Did you mean "!="?
if pen is not 1:
Drawing out of range: [52.250000039583334, 198.74999994375003] [72.74999999166666, 275.2500000791667]
No points.

Прикрепляю файл
Вложения
kombinirovannaya_osnastka.dxf
(66.65 КБ) 370 скачиваний
alexx.bit
Кандидат
Сообщения: 41
Зарегистрирован: 27 авг 2016, 09:33
Репутация: 3
Настоящее имя: Алексей
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение alexx.bit »

Установил inkscape 1.0, делаю простой контур в два прохода, на высоте 0 мм обработка повторяется дважды. Т.е. вместо двух проходов на высоте 2,4 мм и 0 мм, плагин делает три. Как это лечить?

Код: Выделить всё

%
(Header)
(Generated by gcodetools from Inkscape.)
(Using default header. To add your own header create file "header" in the output dir.)
M3
(Header end.)
G21 (All units in mm)

(Start cutting path id: path1000-5-3-8)
(Change tool to Default tool)

G00 Z7.000000
G00 X64.920360 Y9.876548

G01 Z2.400000 F1000.0(Penetrate)
G02 X64.620752 Y8.370321 Z2.400000 I-3.935960 J0.000002 F1200.000000
G02 X63.767542 Y7.093404 Z2.400000 I-3.636352 J1.506228
G02 X62.490625 Y6.240196 Z2.400000 I-2.783143 J2.783145
G02 X60.984398 Y5.940589 Z2.400000 I-1.506225 J3.636354
G02 X58.201255 Y7.093405 Z2.400000 I0.000002 J3.935960
G02 X57.048439 Y9.876548 Z2.400000 I2.783144 J2.783144
G02 X58.201254 Y12.659692 Z2.400000 I3.935960 J0.000002
G02 X60.984398 Y13.812509 Z2.400000 I2.783145 J-2.783143
G02 X62.490625 Y13.512903 Z2.400000 I0.000002 J-3.935960
G02 X63.767544 Y12.659693 Z2.400000 I-1.506226 J-3.636353
G02 X64.620753 Y11.382775 Z2.400000 I-2.783144 J-2.783144
G02 X64.920360 Y9.876548 Z2.400000 I-3.636353 J-1.506226
G00 Z7.000000

(End cutting path id: path1000-5-3-8)


(Start cutting path id: path1000-5-3-8)
(Change tool to Default tool)

G00 Z7.000000
G00 X64.920360 Y9.876548

G01 Z0.000000 F1000.0(Penetrate)
G02 X64.620752 Y8.370321 Z0.000000 I-3.935960 J0.000002 F1200.000000
G02 X63.767542 Y7.093404 Z0.000000 I-3.636352 J1.506228
G02 X62.490625 Y6.240196 Z0.000000 I-2.783143 J2.783145
G02 X60.984398 Y5.940589 Z0.000000 I-1.506225 J3.636354
G02 X58.201255 Y7.093405 Z0.000000 I0.000002 J3.935960
G02 X57.048439 Y9.876548 Z0.000000 I2.783144 J2.783144
G02 X58.201254 Y12.659692 Z0.000000 I3.935960 J0.000002
G02 X60.984398 Y13.812509 Z0.000000 I2.783145 J-2.783143
G02 X62.490625 Y13.512903 Z0.000000 I0.000002 J-3.935960
G02 X63.767544 Y12.659693 Z0.000000 I-1.506226 J-3.636353
G02 X64.620753 Y11.382775 Z0.000000 I-2.783144 J-2.783144
G02 X64.920360 Y9.876548 Z0.000000 I-3.636353 J-1.506226
G00 Z7.000000

(End cutting path id: path1000-5-3-8)


(Start cutting path id: path1000-5-3-8)
(Change tool to Default tool)

G00 Z7.000000
G00 X64.920360 Y9.876548

G01 Z0.000000 F1000.0(Penetrate)
G02 X64.620752 Y8.370321 Z0.000000 I-3.935960 J0.000002 F1200.000000
G02 X63.767542 Y7.093404 Z0.000000 I-3.636352 J1.506228
G02 X62.490625 Y6.240196 Z0.000000 I-2.783143 J2.783145
G02 X60.984398 Y5.940589 Z0.000000 I-1.506225 J3.636354
G02 X58.201255 Y7.093405 Z0.000000 I0.000002 J3.935960
G02 X57.048439 Y9.876548 Z0.000000 I2.783144 J2.783144
G02 X58.201254 Y12.659692 Z0.000000 I3.935960 J0.000002
G02 X60.984398 Y13.812509 Z0.000000 I2.783145 J-2.783143
G02 X62.490625 Y13.512903 Z0.000000 I0.000002 J-3.935960
G02 X63.767544 Y12.659693 Z0.000000 I-1.506226 J-3.636353
G02 X64.620753 Y11.382775 Z0.000000 I-2.783144 J-2.783144
G02 X64.920360 Y9.876548 Z0.000000 I-3.636353 J-1.506226
G00 Z7.000000

(End cutting path id: path1000-5-3-8)


(Footer)
M5
G00 X0.0000 Y0.0000
M2
(Using default footer. To add your own footer create file "footer" in the output dir.)
(end)
%
Вложения
Снимок.PNG (7790 просмотров) <a class='original' href='./download/file.php?id=185338&sid=27bdfb141f5c44d11e4c648aaa810e34&mode=view' target=_blank>Загрузить оригинал (17.25 КБ)</a>
bosko
Новичок
Сообщения: 1
Зарегистрирован: 18 сен 2020, 08:10
Репутация: 1
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение bosko »

Добрый день. Для определенных целей, при помощи Gcodetools - plug-in Inkscape нужно сгенерировать gcode для нетипичного 3d принтера. Проблема в привязке подачи филамента. Может кто-то сможет помочь с решением данного вопроса?
cncathome
Новичок
Сообщения: 1
Зарегистрирован: 28 сен 2020, 09:53
Репутация: 3
Настоящее имя: Владимир
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение cncathome »

В inkscape 1.0 уже встроен gcodetools, однако у него есть проблема: при генерировании path_to_gcode, последний проход дублируется. Я не силён в python, и возможно исправляя ошибку я нарушил что-то другое, но вот как я решил свою проблему:
Файл gcodetools.py

Код: Выделить всё

                if self.options.path_to_gcode_order == 'path by path':
                    if self.options.path_to_gcode_sort_paths:
                        keys = sort_curves([curve[1] for curve in curves])
                    else:
                        keys = range(len(curves))
                    for key in keys:
                        d = curves[key][0][1]
# НАЧАЛО ЗАМЕНЫ
                        z_counter = 0
                        while 1:
                            z_counter += self.tools[layer][0]["depth step"]
                            z = max(d, zs - z_counter)
                            gcode += gcode_comment_str("\nStart cutting path id: {}".format(curves[key][0][0]))
                            if curves[key][0][2] != "()":
                                gcode += curves[key][0][2]  # add comment

                            for curve in curves[key][1]:
                                gcode += self.generate_gcode(curve, layer, z)

                            gcode += gcode_comment_str("End cutting path id: {}\n\n".format(curves[key][0][0]))
                            if (zs - z_counter) <= d:
                                break;
# КОНЕЦ ЗАМЕНЫ

                else:  # pass by pass

Видимо косяк был в сравнении цикла. Не стал с ним разбираться, сделал более топорно: вечный цикл, и вместо вычисления глубины каждый раз заново, я каждую итерацию прибавляю к ней шаг (переменная z_counter). А в конце проверяю: если достигли глубины, прерываем цикл.
Сам файл прикрепить не смог, к сожалению.
Огромное спасибо Nick за gcodetools!
improver777
Новичок
Сообщения: 5
Зарегистрирован: 01 июл 2020, 21:57
Репутация: 1
Настоящее имя: Tim
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение improver777 »

cncathome писал(а): 28 сен 2020, 10:21 В inkscape 1.0 уже встроен gcodetools, однако у него есть проблема: при генерировании path_to_gcode, последний проход дублируется. Я не силён в python, и возможно исправляя ошибку я нарушил что-то другое, но вот как я решил свою проблему:
Файл gcodetools.py
--- cut
спасибо за решение проблемы!
очень жаль, что разработчик давно перестал поддерживать собственный продукт.

как мне кажется, решение может быть ещё проще:

строку ...

Код: Выделить всё

for step in range(0, 1 + int(math.ceil(abs((zs - d) / self.tools[layer][0]["depth step"])))):
... изменить, просто убрав единицу

Код: Выделить всё

for step in range(0, int(math.ceil(abs((zs - d) / self.tools[layer][0]["depth step"])))):
a321
Мастер
Сообщения: 563
Зарегистрирован: 03 дек 2016, 00:30
Репутация: 65
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение a321 »

improver777 писал(а): как мне кажется, решение может быть ещё проще:

строку ...

Добавлю лишь, что это в строке 3961 (версия Archlinux) и это решение работает.
a321
Мастер
Сообщения: 563
Зарегистрирован: 03 дек 2016, 00:30
Репутация: 65
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение a321 »

Однако есть вопрос - вот беру рисунок в векторе, меняю его размеры - в мм. Ожидаю увидеть и g-code, дающим результат в тех же размерах. Ан нет - в пикселях. Т.е. в ж-код он пихает пиксели, а не мм. Это можно как-то поправить? - сменить в скрипте пиксели на мм?
a321
Мастер
Сообщения: 563
Зарегистрирован: 03 дек 2016, 00:30
Репутация: 65
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение a321 »

Однако есть что добавить про Магадан.


Терпение, это "не реклама" FreeCAD.

Ранее сообщалось об ошибке, приводящей к дублированию контуров. Не исключено, что виноват сам Inkscape (см. п. 3), а скрипт-то как раз все делал честно. Собственно с некоторых пор freeCAD дорос не только до возможности в одной программе пройти путь от эскиза до полной симуляции выполнения созданного g-кода (включая даже (почти) опилки :)), но и вполне сносно позволяет работаеть с вектором. Преимущества видел в преодолении родовых недостактов результата генерации plug-in Inkscape, заключавшихся (среди прочего) в том, что каждый контур имеет соотв. проход снаружи и изнутри (игры с динамической втяжкой могли помочь почти слить воедино оба контура, но не решали вопроса траты машинного времени, пробега станка), нет управления направлением хода инструмента и пр.

Что и как делаю -
1. имею готовый вектор svg, его, конечно, желательно сделать нужных размеров и пропорций (inkscape идеально с этим справляется), не забыв подумать о том, где будут нули
2. во FC Импортировать - выбрать "как геометрию" = получить целый набор объектов вида path000, как-бы объемные (соотв. имеет низ и верх). Весь рисунок inkscape разбит на отдельные замкнутые контуры. Увы, посмотреть код этих объектов я не (умею?) не могу. С этими объектами можно работать. Можно у кажого менять видимость, что-то прибить.
3. выделив нужные (я выделяю сразу все) в верстаке Draft одной кнопкой преобразую в эскизы. Получаю кучку эскизов (иногда - сотни). И вот здесь видно, что эскизы продублировались. Не думаю, что это косяк FC (импорты из других файлов проходят штатно). Собственно я смотрю их общее число и выделяю первую половину и прибиваю (как все имевшиеся там path000) - остаются эскизы, каждый - как правило содержит в себе один замкнутый сплайн.
4. здесь наступает момент избавления от двойных контуров - в дереве (списке) эскизов просматриваем и либо скрываем (переносим в иное место), либо прибиваем. Отдельные эскизы при необходимости правлю (подтягиваю куда надо контуры). Выбранные эскизы одним нажатием можно объединить в один.
5. из оставшихся (или склеенного единого) можно сделать либо объемную модель (выдавить, вдавить, вырезать) и пр., либо сдлеать "тело" заготовки и добавив в проект (ж-кода) нужные эскизы создать управляющую программу g-code по этим эскизам (контурам), включая все стандартные возможности выбора инструментов, направления хода, подачи, отступов, подвода-отвода инструмента, выбора стратегий обработки полостей, перемычек и пр.
v0l0d
Новичок
Сообщения: 1
Зарегистрирован: 25 фев 2021, 20:39
Репутация: 0
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение v0l0d »

Добрый день,
подскажите пожалуйста что не так с Gcode для GRBL: файл сгенерировал, но ни UGS, ни другие программы его не отображают.
Inscape 1.0.2 Mac OS
Создал Tools Library, Orientation Code и через Path to Gcode сгенерировал файл.
Что я не так делаю? Проблема возникает уже на строке: G01 Z[1.000000*#11+#8] F [#20](Penetrate)

GCODE:

%
(Header)
(Generated by gcodetools from Inkscape.)
(Using default header. To add your own header create file "header" in the output dir.)
M3
(Header end.)
G21 (All units in mm)
#8 = 0 (Z axis offset)
#6 = 0 (X axis offset)
#7 = 0 (Y axis offset)
#10 = 1 (XY Scale factor)
#11 = 1 (Z Scale factor)
#20 = 100.000000 (Feed definition)
#21 = 400.000000 (Feed definition)

(Start cutting path id: rect10)
(Change tool to Default tool)

G00 Z[5.000000*#11+#8]
G00 X[38.553570*#10+#6] Y[108.767850*#10+#7]

G01 Z[1.000000*#11+#8] F [#20](Penetrate)
G01 X[113.392860*#10+#6] Y[108.767850*#10+#7] Z[1.000000*#11+#8] F [#21]
G01 X[113.392860*#10+#6] Y[39.976190*#10+#7] Z[1.000000*#11+#8]
G01 X[38.553570*#10+#6] Y[39.976190*#10+#7] Z[1.000000*#11+#8]
G01 X[38.553570*#10+#6] Y[108.767850*#10+#7] Z[1.000000*#11+#8]
G00 Z[5.000000*#11+#8]

(End cutting path id: rect10)


(Start cutting path id: rect10)
(Change tool to Default tool)

G00 Z[5.000000*#11+#8]
G00 X[38.553570*#10+#6] Y[108.767850*#10+#7]

G01 Z[1.000000*#11+#8] F [#20](Penetrate)
G01 X[113.392860*#10+#6] Y[108.767850*#10+#7] Z[1.000000*#11+#8] F [#21]
G01 X[113.392860*#10+#6] Y[39.976190*#10+#7] Z[1.000000*#11+#8]
G01 X[38.553570*#10+#6] Y[39.976190*#10+#7] Z[1.000000*#11+#8]
G01 X[38.553570*#10+#6] Y[108.767850*#10+#7] Z[1.000000*#11+#8]
G00 Z[5.000000*#11+#8]

(End cutting path id: rect10)



(Footer)
M5
G00 X0.0000 Y0.0000
M2
(Using default footer. To add your own footer create file "footer" in the output dir.)
(end)
%
liwik
Новичок
Сообщения: 3
Зарегистрирован: 16 янв 2022, 16:10
Репутация: 0
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение liwik »

Добрый день!

Необходимо из SVG файла сделать gcode для рисования ручкой на плоттере.
Файл который нужно преобразовать прикрепил https://mega.nz/file/dHgHxKra#CF37GJSW2 ... u1E0HOaZbU
Делаю через контур в GCODE
Файл .ngc создается, но он весит 0 байт.
Не пойму как это сделать правильно, напишите пожалуйста.
Спасибо
liwik
Новичок
Сообщения: 3
Зарегистрирован: 16 янв 2022, 16:10
Репутация: 0
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение liwik »

И выходят ошибки:

Warning! There are some paths in the root of the document, but not in any layer! Using bottom-most layer for them.

Orientation points have not been defined! A default set of orientation points has been automatically added.

Warning! There are some paths in the root of the document, but not in any layer! Using bottom-most layer for them.

Warning! There are some paths in the root of the document, but not in any layer! Using bottom-most layer for them.

Cutting tool has not been defined! A default tool has been automatically added.

Warning! There are some paths in the root of the document, but not in any layer! Using bottom-most layer for them.

Warning! There are some paths in the root of the document, but not in any layer! Using bottom-most layer for them.

No paths are selected! Trying to work on all available paths.

Traceback (most recent call last):
File "C:\Program Files\Inkscape\share\inkscape\extensions\gcodetools.py", line 5928, in <module>
Gcodetools().run()
File "C:\Program Files\Inkscape\share\inkscape\extensions\inkex\base.py", line 131, in run
self.save_raw(self.effect())
File "C:\Program Files\Inkscape\share\inkscape\extensions\gcodetools.py", line 5879, in effect
self.options.active_tab()
File "C:\Program Files\Inkscape\share\inkscape\extensions\gcodetools.py", line 3899, in tab_path_to_gcode
csp = path.path.to_superpath()
File "C:\Program Files\Inkscape\share\inkscape\extensions\inkex\paths.py", line 1424, in to_superpath
return CubicSuperPath(self)
File "C:\Program Files\Inkscape\share\inkscape\extensions\inkex\paths.py", line 1456, in __init__
self.append(item)
File "C:\Program Files\Inkscape\share\inkscape\extensions\inkex\paths.py", line 1493, in append
item = item.to_curve(self._prev, pp)
File "C:\Program Files\Inkscape\share\inkscape\extensions\inkex\paths.py", line 416, in to_curve
raise ValueError("ZoneClose segments can not be changed into curves.")
ValueError: ZoneClose segments can not be changed into curves.
GreSHniK720
Новичок
Сообщения: 13
Зарегистрирован: 25 мар 2023, 19:01
Репутация: 3
Настоящее имя: Эдуард
Откуда: Санкт-Петербург
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение GreSHniK720 »

Доброго времени суток!
Вопрос про G-Code, генерируемом при помощи Inkscape. Ранее было все отлично, делал все по инструкции, которой навалом на Ютубе.
Однако после переустановки ОС (в т.ч. и Inkscape) у меня плоттер начал по 2 раза проходить по каждому вектору. Т.е. он каждый раз дважды проходит по каждой грани рисунка, каким бы он ни был. При этом делаю все, вроде бы, так же как и до переустановки ОС.
Если взглянуть в управляющий файл, кто каждый блок кода дважды повторяется, с абсолютно такими же координатами.
Может кто сталкивался?
Во вложении прикладываю скрин тестового управляющего файла, полученного на основе рисунка с одним прямым отрезком, плюс скрины своих настроек.
Был весьма признателен за помощь.
Вложения

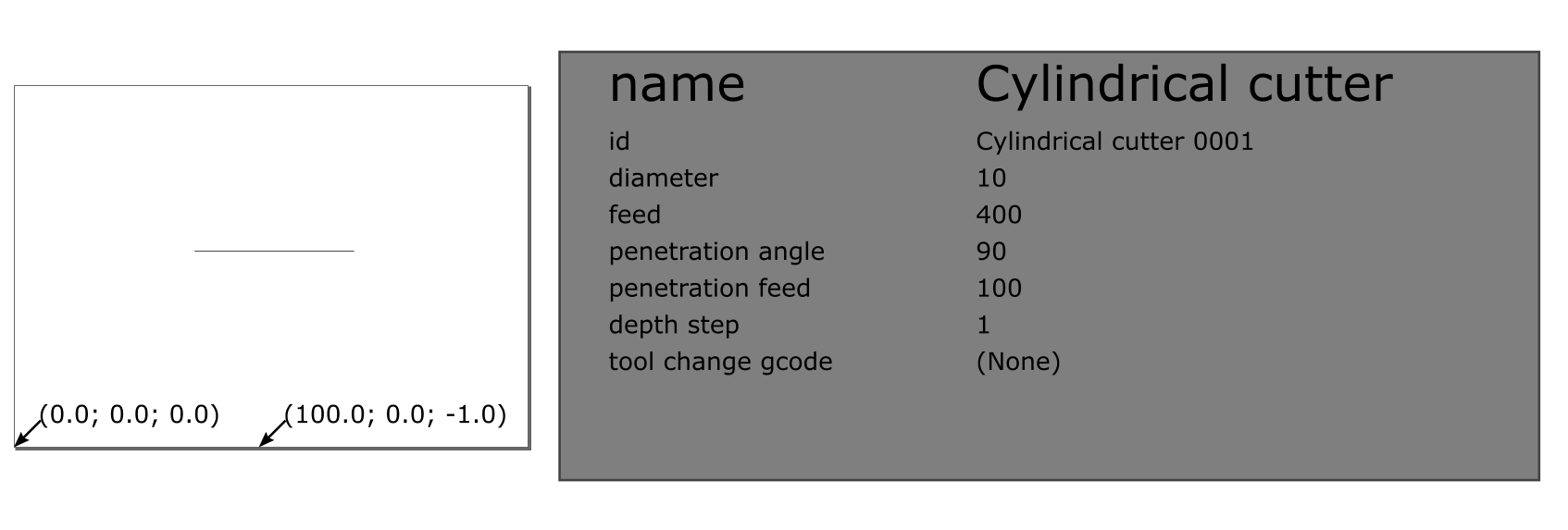

1.png (2312 просмотров) <a class='original' href='./download/file.php?id=207850&sid=27bdfb141f5c44d11e4c648aaa810e34&mode=view' target=_blank>Загрузить оригинал (21.55 КБ)</a>

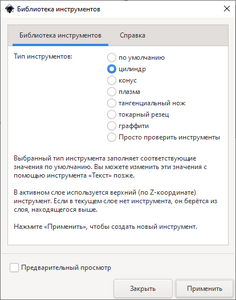

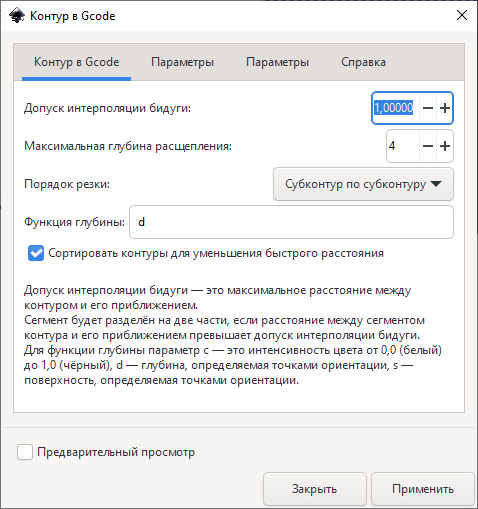

2.png (2312 просмотров) <a class='original' href='./download/file.php?id=207851&sid=27bdfb141f5c44d11e4c648aaa810e34&mode=view' target=_blank>Загрузить оригинал (20 КБ)</a>

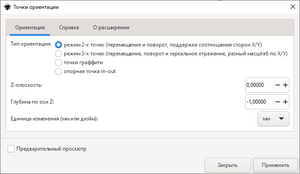

3.png (2312 просмотров) <a class='original' href='./download/file.php?id=207852&sid=27bdfb141f5c44d11e4c648aaa810e34&mode=view' target=_blank>Загрузить оригинал (24.09 КБ)</a>
4.png (2312 просмотров) <a class='original' href='./download/file.php?id=207853&sid=27bdfb141f5c44d11e4c648aaa810e34&mode=view' target=_blank>Загрузить оригинал (35.58 КБ)</a>

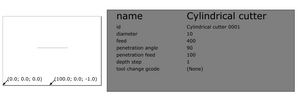

изображение_2023-05-19_211249733.png (2308 просмотров) <a class='original' href='./download/file.php?id=207854&sid=27bdfb141f5c44d11e4c648aaa810e34&mode=view' target=_blank>Загрузить оригинал (56.31 КБ)</a>
andrey_kour
Новичок
Сообщения: 15
Зарегистрирован: 10 июн 2023, 11:15
Репутация: 0
Настоящее имя: Андрей
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение andrey_kour »

Подскажите знатоки, проблема выше часто упоминается, печатается в масштабе 40% от реального размера, в параметрах страницы стоит а4, размер А4, стоят миллиметры (не пиксели), точки ориентации стоят правильно (внизу страницы, и показывают тот размер как должен быть), печать в pdf - всё отлично, как выгружаю gcode и сразу всё малюсенькое(((( станок на базе DLC32, с родной прошивкой под лазер, весь форум излазил, не могу найти что не так((
andrey_kour
Новичок
Сообщения: 15
Зарегистрирован: 10 июн 2023, 11:15
Репутация: 0
Настоящее имя: Андрей
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение andrey_kour »

кто будет так же страдать - может быть ваше решение как у меня - надо увеличить шаг хода на моторчиках в grbl
ffsdmad
Новичок
Сообщения: 2
Зарегистрирован: 25 мар 2024, 14:06
Репутация: 0
Настоящее имя: Илья
Контактная информация:

Re: Gcodetools - plug-in Inkscape для экспорта в Gcode

Сообщение ffsdmad »

Подскажите, есть какие либо подвишки по портированию gcodetools.py на 3 python и новую версию Inkscape
Ответить

Вернуться в «LinuxCNC»
