Gcodetools - plug-in Inkscape для экспорта в Gcode

[Nick]

Сгенерированный Gкод в EMC2

Тип	Расширение векторного графического редактора Inkscape
Разработчик	Команда разработчиков Gcodetools
Написана на	Python
ОС	Кроссплатформенное программное обеспечение (Windows, Linux, MacOS)
Версия	1.7 от 01.07.2010
Лицензия	GNU GPL
Количество загрузок	7800+

Gcodetools - CAM расширение для Incscape

Gcodetools это расширение векторного редактора Inkscape, которое позволяет подготавливать и экспортировать векторную графику в Gкод.

Gcodetools и Inkscape распространяются под лицензией GNU GPL, т.е. бесплатно, в т.ч. для коммерческого использования. Обе программы кросплатформенные, есть дистрибутивы под Windows, Linux и MacOS.

Для оформления темы нам нужны скриншоты и фотографии Ваших работ, публикуйте Ваши фотографии в этой теме.

Возможности Gcodetools (для просмотра содержимого нажмите на ссылку)

Возможности новой версии Gcodetools 1.6

Экспорт в Gcode

Gcodetools cnc обработка площади

Gcodetools CAM для токарных станков с чпу

Gcodetools гравировка от Rene

Bears by Durachko

• Экспорт кривых в Gcode
• Аппроксимация с использованием круговой интерполяции (G02 и G03)
• Автоматическое разбиение кривых для достижения заданной степени точности
• Обработка со сменой инструментов
• Экспорт Gкода в параметрической или обычной формах
• Добавление собственных заголовков и окончаний
• Выбор единиц измерения
• Многопроходная обработка
• Автоматическое добавление цифрового суфикса к назваию сохраняемого файла

Обработка на токарном станке

• Создание траекторий для обработки детали на токарном станке
• Расчет чистового прохода
• Задание заглубления при чистовом проходе
• Задание количества чистовых проходов
• Два различных метода вычисления чистовых проходов
• Замена стандартных осей

Обработка площади контуров

• Создание траекторий для обработки площади контуров
• Возможность коррекции созданных траекторий

Гравировка фигурными фрезами

• Создание траекторий для обработки контуров фигурной фрезой
• Задание произвольной формы фрезы

Библиотека инструментов

• Здание различных параметров инструмента и обработки (диаметр инструмента, скорость обработки, заглубление за проход, скорость заглубления, задание произвольного кода перед/после заглубления, форма инструмента, произвольный код смены инструмента)
• Возможность копирования инструментов
• Возможность обработки со сменой инструмента

Система ориентирования

• Задание масштабирования по всем осям
• Задание поворотов в плоскости ХY
• Задание смещения по всем осям
• Ориентация по произвольным точкам

Постпроцессор

• Создание произвольной программы постпроцессора или выбор из стандартного набора
• Масштабирование и смещение Gcode
• Произвольная замена команд (в том числе одновременная замена)
• Параметризация Gcode
• Округление длинны дробной части чисел в Gкоде

Предварительная проверка рисунка

• Выделение маленьких контуров (возможных артефактов area)
• Проверка принадлежности инструментов
• Проверка порядка обработки

Плоттерная резка

• Экспорт в Gкод для плоттера с тангенциальным ножом. Четвертая ось A - угол наклона ножа.

Общие

• Проверка наличия обновлений.

вверх

Лицензия (для просмотра содержимого нажмите на ссылку)

Лицензия

Gcodetools выпускается под лицензией GNU GPL. Эта лицензия дает Вам следующее права:

• запуска программы, с любой целью;
• изучения того, как программа работает, и её модификации (предварительным условием для этого является сохранение лицензии GNU GPL);
• распространения копий;
• улучшения программы, и выпуска улучшений в публичный доступ (предварительным условием для этого является сохранение лицензии GNU GPL).

Подробнее см здесь: http://ru.wikipedia.org/wiki/GPL
вверх

Установка (для просмотра содержимого нажмите на ссылку)

Установка

Windows
Распакуйте архив и скопируйте все файлы в каталог Program Files\Inkscape\share\extensions\
Linux
Распакуйте архив и скопируйте все файлы в каталог /home/<имя пользователя>/.config/inkscape/extensions/
или /usr/share/inkscape/extensions/ и перезапустите inkscape
вверх

Видео уроки (для просмотра содержимого нажмите на ссылку)

Видео уроки

Русский язык

Видео уроки от Steel.ne на русском языке: Gcodetools - plug-in Inkscape для экспорта в Gcode #403

Английский язык

Видео уроки от Bitviper (на форуме Fizgig) (англ.):
http://www.youtube.com/watch?v=yUTVOTDbDRI
http://www.youtube.com/watch?v=zMQplyEo9Bc
Еще один видео урок на английском:
http://www.youtube.com/watch?v=4jYKMAjzK3A
Пример использования Gcodetools за 1 минуту от Stirlingengr:
http://www.youtube.com/watch?v=aflrnD9OEvA

Использование и уроки (для просмотра содержимого нажмите на ссылку)

Использование и уроки

Документация: Gcodetools документация [В разработке] #23
Tutorial гравировке узоров от Dormouse ver 1.5b: http://kalyaev.com/2010/20100402/tut01/tut01.html
Tutorial по обработке площади контура ver 1.2: Gcodetools - plug-in Inkscape для экспорта в Gcode #10
Tutorial по созданию шестеренок ver 1.2: http://www.cnc-club.ru/forum/viewtopic. ... art=0#p154
Manual для версии 1.2 в этом посте:Gcodetools - plug-in Inkscape для экспорта в Gcode #9
Подробное описание для версии 1.1 в этом посте: http://www.cnc-club.ru/forum/viewtopic. ... rt=40#p100

Справка по пре- и пост-процессорам Gcodetools - пре- и пост-процессоры #1

Скриншоты (для просмотра содержимого нажмите на ссылку)

Скриншоты

Gcodetools plug-in tutorial (2600*1300 px png ~ 700Kb)

вверх

Загрузить последнюю версию (для просмотра содержимого нажмите на ссылку)

Загрузить последнюю версию

Последняя стабильная версия Gcodetools 1.7

gcodetools.tar.gz

Gcodetools 1.7

(75.25 КБ) 26851 скачивание

Предыдущие версии(ver 1.6)

gcodetools-1.6.tar.gz

Gcodetools 1.6

(56.6 КБ) 6247 скачиваний

(ver 1.5)

gcodetools.tar.gz

Gcodetools 1.5

(21.32 КБ) 4659 скачиваний

(ver 1.4)

gcodetools.tar.gz

(14.72 КБ) 4441 скачивание

(ver 1.2)

extensions.tar.gz

(9.01 КБ) 4176 скачиваний

Dev версия

Вы можете опробовать версию, находящуюся в разработке, загрузив ее с github
Через веб интерфейс: https://github.com/cnc-club/gcodetools
Или через git командой git clone git@github.com:cnc-club/gcodetools.git

Перед работой необходимо создать файлы inx путем запуска скрипта python create_inx.py

Дополнения (для просмотра содержимого нажмите на ссылку)

Дополнения

Скрипт убирающий лишние движения по оси Z при многопроходной обработке.

Благодарности (для просмотра содержимого нажмите на ссылку)

Благодарности

Разработчики:

• Николай Дробченко (Nick)
• Владимир Каляев (Dormouse)
• Henry Nicolas (Alfcnc)
• Chris Lusby Taylor (ChrisInNewbury)

Переводчики:

• John Brooker (greybeard из cnczone.com)

вверх

Помощь в разработке (для просмотра содержимого нажмите на ссылку)

Помощь в разработке

На данный момент в разработке находятся:

• Расширение для плазменной резки
• Расширение для токарных станков
• Расширение для плоттеров

Вы можете помочь улучшить Gcodetools создавая новые уроки и описания, давая советы, делая отчеты об ошибках, помогая разрабатывать новые функции.
Вы можете:

• Написать отчет об использовании
• Улучшить справку и уроки
• Опубликовать Gкод / SVG / или программный код
• Загрузить фото/видео готовых работ или опубликовать историю разработки
• Написать отчет об ошибках
• Помочь в разработке новых функций
• Помочь в написании уроков и справки
• Предложить новые функции

вверх

Протестировано на или системные требования (для просмотра содержимого нажмите на ссылку)

Протестировано на

Linux
Ubuntu 9.10 - Ubuntu 14.04 и далее + inkscape 0.48, inkscape 0.47, inkscape 0.46
FreeBSD 9, FreeBSD 10 + Inkscape 0.48.2.
Windows
Windows XP, Windows Vista, Windows 7 + inkscape 0.46, inkscape 0.47, inkscape 0.48
MacOS
Есть сообщения о работоспособности на MacOS.
вверх

[dormouse]

На первый взгляд кажется, что ошибка не скомпенсируется, а удвоится. Подтянуть механику, увеличить обороты, уменьшить/увеличить подачу, глубину, сменить инструмент и прочие очевидные методы - каждый результата ожидаемого уже не дал?

[AlexTD]

Эти методы конечно же уже опробованы и используются. Но станок простенький, на направляющих ничего не подтянешь, поэтому отклонение все равно есть. На фрезах 0.3 - 1.0 и так силы не очень большие, но такова уж конструкция станка. Особенно если оно на край заготовки выходит - отличия от направления прохода есть. Я, конечно, в итоговом результате не уверен, но кажется, что суммарная ошибка все же уменьшиться должна на боковой стороне детали.

Ну и слишком уменьшать параметры тоже не хочется... долго ждать иногда, все греться начинает. Стремно.

Спасибо за участие!

[dormouse]

Из моего опыта следует, что обход в одну сторону чистый, а в другую сторону "гразный". Если вырезается деталь из листа (или чистовая канавка ШИРЕ диаметра фрезы), то имеет смысл резать в 3 линии - вначале среднюю, а затем в ВЕРНУЮ сторону прорезать начисто "чуть-чуть" с каждой из сторон паза по отдельности.
Можно теоретически реализовать на имеющемся функционале для простых деталей - вначале сделать оффсет, вписав диаметр фрезы +1..4мм и одну линию отступа (можно при этом значительно б`ольшими шагами по глубине резать). После этого уже резать начисто с верным диаметром инструмента....

Собственно, так я уже делал в особо ответственном случае - получается быстрее, чем начисто сразу с малыми заглублениями.

[Nick]

У меня вопрос: нельзя ли сделать так, чтобы прорезка в несколько проходов осуществлялась на каждом новом проходе с разным обходом прорезаемого контура. Это позволит, как мне кажется, скомпенсировать эту ошибку. Может какой-то параметр в утилите для этого есть?

Не, такого пока нет... вообще не знаю, есть ли такое хоть где-то...

[WWW116]

Приветствую всех!
Подскажите пожалуйста, а где можно взять эту программу Gcodetools ?
Или что-то похожее и желательно русифицированную.

[nkp]

наверно здесь ...
================
http://cnc-club.ru/forum/viewtopic.php?f=15&t=34

[WWW116]

А Gcodetools - plug-in Inkscape, заточена под Windows или Linux?

[Nick]

И под то и под то, работает одинаково.
Gcodetools - будет один и тот же.

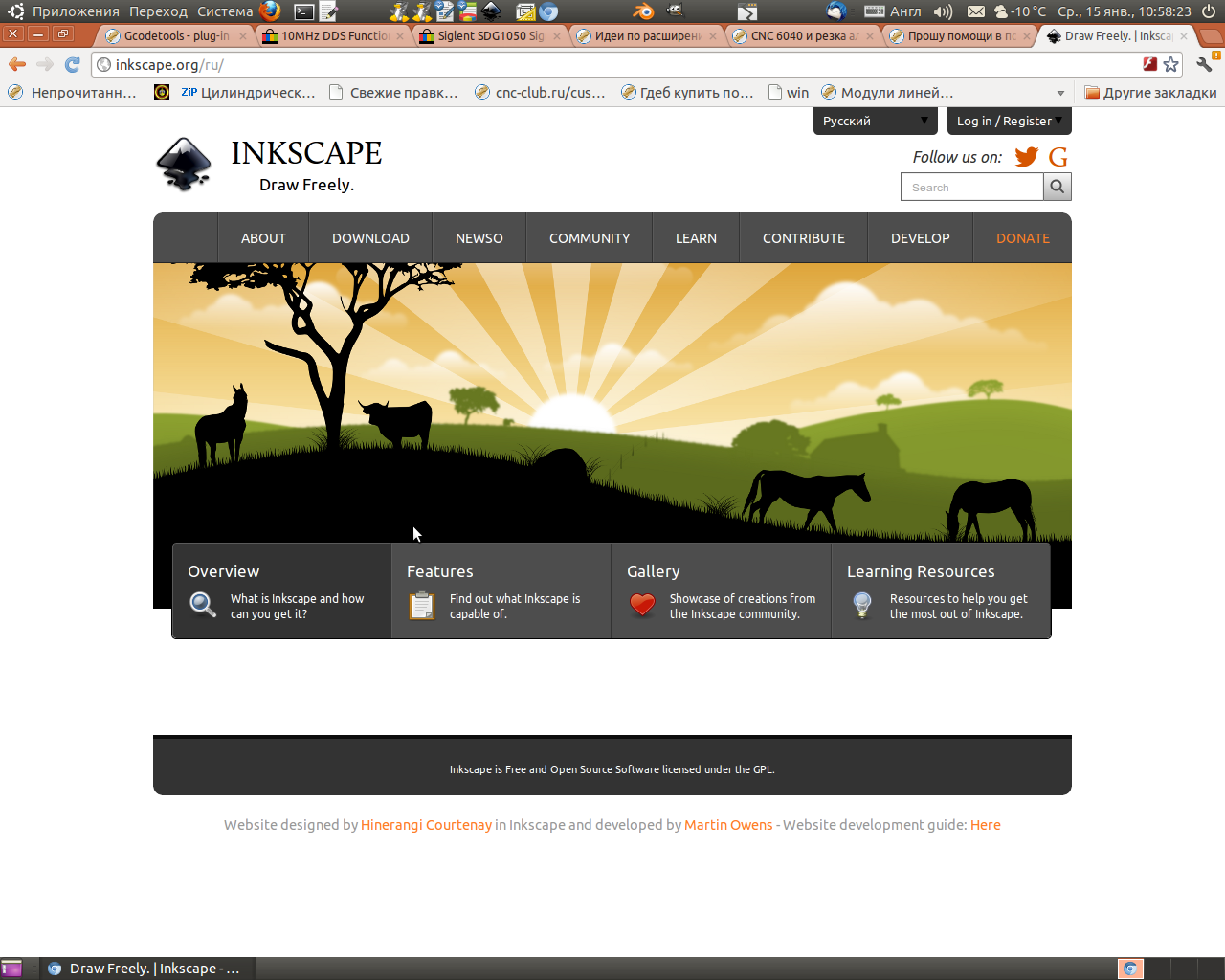

Сам inkscape надо брать сборку под винду или linux. http://inkscape.org/ru/ (в меню download - и там выбираешь систему. Если брать под линух, то лучше поставить из стандартных репозиториев, это проще и быстрее).

PS у inkscape сайт обновился .

[WWW116]

А как быть с русификацией?

[Nick]

Они уже будут русские когда поставишь...
хотя... правда Gcodetools может быть не до конца руским, но inkscape будет руским...

[WWW116]

Спасибо!
Программу скачал, установил. Буду изучать и разбираться.
А как из этих файлов дальше можно будет создавать УП для Линукса?

[Nick]

мм... уточни вопрос...

[WWW116]

Я видимо чуть туплю. Но у меня вопрос: я нарисовал файл в Inkscape, как его подготовить для станка чтобы он его понял. Т.е. как сделать готовый рабочий файл для ЕМС2?

[nkp]

примеры ...

[WWW116]

Вроде всё понял. Спасибо.
Но тут снова незадача: в программе Inkscape в меню Расширения почему-то не хватает одной строчки (функции).
Получается, что есть: Gcodetools и сразу идёт строка Веб. На видео уроке там между ними есть ещё строчка, а у меня её нет.
Почему так может быть?

[Nick]

Сделай скриншот...

[WWW116]

а как сюда прикрепить изображение?

[Nick]

Под формой ответа есть кнопка добавить вложение

[WWW116]

Скрин.bmp => Расширение bmp запрещено администратором.

[WWW116]

Скрин
