Станок 1В 340 Ф30, "Электроника НЦ-31"
-
- Новичок
- Сообщения: 27
- Зарегистрирован: 04 окт 2018, 21:19
- Репутация: 0
- Настоящее имя: Дмитрий
- Контактная информация:
Станок 1В 340 Ф30, "Электроника НЦ-31"
Установлена новая система НЦ -31 на микроконтроллерах, взамен старой. Проработала несколько лет. Потом в автоматическом режиме и в ручном происходит следующее: отрабатывается кадр, на индикаторе показывается информация совпадающая с заложенной, но переход на следующий шаг не происходит, стоит на одном месте. Может сделать один кадр и остановиться, может после двух или трех. Может кто сталкивался с подобной проблемой.
-
- Мастер
- Сообщения: 875
- Зарегистрирован: 03 май 2014, 07:24
- Репутация: 250
- Настоящее имя: Леонид
- Откуда: Харьков
Re: Станок 1В 340 Ф30, "Электроника НЦ-31"
Смотри рассогласование. Если больше 5, по любой из осей, будет ждать 5 и меньше. Нужно регулировать привода. Или параметр 35G, поставить 1, не будет следить за рассогласованием.
- Юный_Техник
- Кандидат
- Сообщения: 53
- Зарегистрирован: 22 авг 2018, 09:50
- Репутация: 4
- Настоящее имя: Александр
- Контактная информация:
Re: Станок 1В 340 Ф30, "Электроника НЦ-31"
на рассогласование не похоже.
при рассогласовании НЦ остановит ЭА и отключит привода с индикацией ВНИМАНИЕ и кодом ошибки _04__1_ или _05__1_
можно попробовать сделать полный сброс параметров по РЭ или (если не поможет) внимательно смотреть саму программу (УП).
сброс параметров белорусской стойки здесь на стр.16
при рассогласовании НЦ остановит ЭА и отключит привода с индикацией ВНИМАНИЕ и кодом ошибки _04__1_ или _05__1_
можно попробовать сделать полный сброс параметров по РЭ или (если не поможет) внимательно смотреть саму программу (УП).
сброс параметров белорусской стойки здесь на стр.16
-
- Мастер
- Сообщения: 875
- Зарегистрирован: 03 май 2014, 07:24
- Репутация: 250
- Настоящее имя: Леонид
- Откуда: Харьков
Re: Станок 1В 340 Ф30, "Электроника НЦ-31"
Не соглашусь, система зависнет между кадрами в ожидании рассогласования менее 5. Опыт эксплуатации более 10 лет двадцать станков. Он будет стоять и ждать...Юный_Техник писал(а):на рассогласование не похоже.
при рассогласовании НЦ остановит ЭА и отключит привода с индикацией ВНИМАНИЕ и кодом ошибки _04__1_ или _05__1_
можно попробовать сделать полный сброс параметров по РЭ или (если не поможет) внимательно смотреть саму программу (УП).
сброс параметров белорусской стойки здесь на стр.16
А ошибки 04_1 и т.п. выдаст если привод не отработал задание.
-
- Новичок
- Сообщения: 27
- Зарегистрирован: 04 окт 2018, 21:19
- Репутация: 0
- Настоящее имя: Дмитрий
- Контактная информация:
Re: Станок 1В 340 Ф30, "Электроника НЦ-31"
Огромное спасибо за совет. Установили 35G в 1 и заработало как надо, но это без заготовки, просто движения на 6 кадров. В понедельник будем проверять в работе. Какие могут быть последствия, если не будет слежения за рассогласованием? Как настроить рассогласование?
-
- Мастер
- Сообщения: 875
- Зарегистрирован: 03 май 2014, 07:24
- Репутация: 250
- Настоящее имя: Леонид
- Откуда: Харьков
Re: Станок 1В 340 Ф30, "Электроника НЦ-31"
Последствий никаких, быстрее работать будет. Если привод настраивать, то какой у Вас?
- N1X
- Мастер
- Сообщения: 3653
- Зарегистрирован: 16 фев 2015, 21:19
- Репутация: 1645
- Настоящее имя: Владимир
- Откуда: Беларусь, Гомель
- Контактная информация:
Re: Станок 1В 340 Ф30, "Электроника НЦ-31"

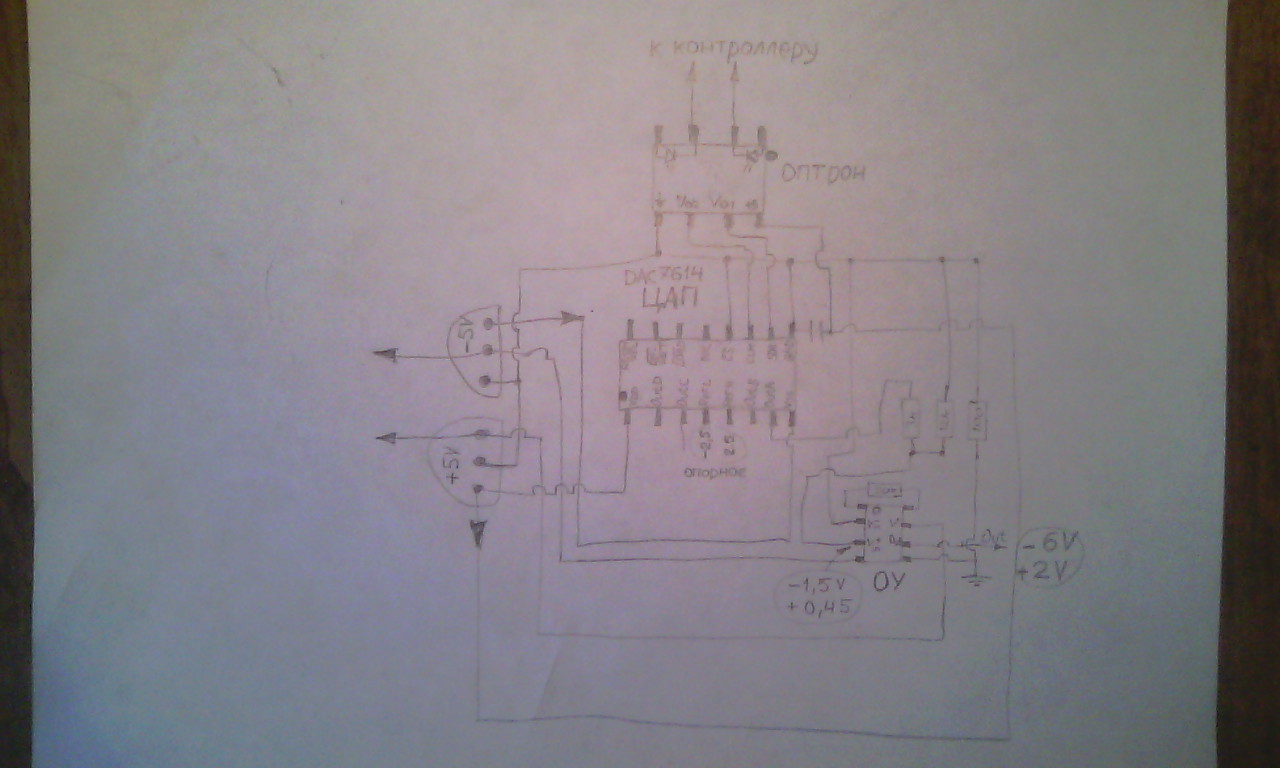

Мы кстати прааили обычно параметрами смещения нуля ЦАП в самой ЧПУ. Выводишь на экран рассогласование и смотришь, подбираешь... Ну правда у нас Размер 2М почти на всех станках - там регулирлвать нечего...
-
- Новичок
- Сообщения: 27
- Зарегистрирован: 04 окт 2018, 21:19
- Репутация: 0
- Настоящее имя: Дмитрий
- Контактная информация:
Re: Станок 1В 340 Ф30, "Электроника НЦ-31"
Сегодня проверили выяснилось следующее: по координате х выбегает больше чем надо. Причем погрешность увеличивается: первый раз больше на 10 мм, второй раз 20 мм, третий раз еще больше. По z все нормально. Говорят раньше меняли датчики местами, z c x, и результат такой же, меня тогда еще не было. Датчики скорее всего поменяем еще раз, чтобы убедиться.Что посоветуете?
-
- Мастер
- Сообщения: 875
- Зарегистрирован: 03 май 2014, 07:24
- Репутация: 250
- Настоящее имя: Леонид
- Откуда: Харьков
Re: Станок 1В 340 Ф30, "Электроника НЦ-31"
Какие привода? Какие энкодеры (датчики), модель? НЦ-31 новая или старая? Если новая, то кто производитель?
-
- Новичок
- Сообщения: 27
- Зарегистрирован: 04 окт 2018, 21:19
- Репутация: 0
- Настоящее имя: Дмитрий
- Контактная информация:
Re: Станок 1В 340 Ф30, "Электроника НЦ-31"
Привод двигатель постоянного тока, через ременную передачу на вал, на этом валу датчик и на этом валу передача винт гайка движения суппорта. Датчик импульсный фотопреобразователь ВЕ-178А Z=2500, плата НЦ-31 новая, на микроконтроллерах, на ней написано: NC-31-USS AlexRez v3.5 2010/
-
- Новичок
- Сообщения: 27
- Зарегистрирован: 04 окт 2018, 21:19
- Репутация: 0
- Настоящее имя: Дмитрий
- Контактная информация:
Re: Станок 1В 340 Ф30, "Электроника НЦ-31"
Еще одно наблюдение:оператор говорит что по оси х движение начинается с замедлением. Т.е. нажимает кнопку медленного перемещения, на индикаторе уже идет отсчет , а движения нет, а сотки уже набежали. Так это или нет попробуем проверить завтра.
-
- Мастер
- Сообщения: 875
- Зарегистрирован: 03 май 2014, 07:24
- Репутация: 250
- Настоящее имя: Леонид
- Откуда: Харьков
Re: Станок 1В 340 Ф30, "Электроника НЦ-31"
Проверьте, растормаживание оси Х. Может тормоз на двигателе не разжался. Осевой привод Кемток?Dima77 писал(а):Еще одно наблюдение:оператор говорит что по оси х движение начинается с замедлением. Т.е. нажимает кнопку медленного перемещения, на индикаторе уже идет отсчет , а движения нет, а сотки уже набежали. Так это или нет попробуем проверить завтра.
-
- Новичок
- Сообщения: 27
- Зарегистрирован: 04 окт 2018, 21:19
- Репутация: 0
- Настоящее имя: Дмитрий
- Контактная информация:
Re: Станок 1В 340 Ф30, "Электроника НЦ-31"
Завтра проверим растормаживание и уточню осевой привод.
-
- Опытный
- Сообщения: 115
- Зарегистрирован: 23 янв 2013, 19:00
- Репутация: 32
- Настоящее имя: Александр
- Откуда: Украина, Винница
- Контактная информация:
Re: Станок 1В 340 Ф30, "Электроника НЦ-31"
Такая ситуация возможна при люфте в гайке ШВП. На двигателях обычно есть возможность повращать его вручную рожковым ключем. Включаете гидравлику, привода не включаете. Вращаете ключом ось, смотрите на растормаживание и на наличие люфта.Leo_1943 писал(а):Проверьте, растормаживание оси Х. Может тормоз на двигателе не разжался. Осевой привод Кемток?Dima77 писал(а):Еще одно наблюдение:оператор говорит что по оси х движение начинается с замедлением. Т.е. нажимает кнопку медленного перемещения, на индикаторе уже идет отсчет , а движения нет, а сотки уже набежали. Так это или нет попробуем проверить завтра.
- Dmaster
- Мастер
- Сообщения: 1271
- Зарегистрирован: 15 июл 2011, 13:36
- Репутация: 476
- Контактная информация:
Re: Станок 1В 340 Ф30, "Электроника НЦ-31"
Это датчик . Ве-шки они такие) сколько раз подобное было. Один из каналов А или В перестаёт работать . вскрывайте в аккуратно регулируйте по осцылу. Ещё бывает они мрут медленно. Канал вырубается после определённой скорости). Раять обычно ни чего не надо. Только регулировать (там 3болтика перекрывают проход света от излучателя. Или 3 резистора (старые версии)
" Linux CNC - наше всё"
-
- Опытный
- Сообщения: 115
- Зарегистрирован: 23 янв 2013, 19:00
- Репутация: 32
- Настоящее имя: Александр
- Откуда: Украина, Винница
- Контактная информация:
Re: Станок 1В 340 Ф30, "Электроника НЦ-31"
При пропадании А или В ось весело летит на ускоренной подаче без остановки.Dmaster писал(а):Это датчик . Ве-шки они такие) сколько раз подобное было. Один из каналов А или В перестаёт работать . вскрывайте в аккуратно регулируйте по осцылу. Ещё бывает они мрут медленно. Канал вырубается после определённой скорости). Раять обычно ни чего не надо. Только регулировать (там 3болтика перекрывают проход света от излучателя. Или 3 резистора (старые версии)
- Dmaster
- Мастер
- Сообщения: 1271
- Зарегистрирован: 15 июл 2011, 13:36
- Репутация: 476
- Контактная информация:
Re: Станок 1В 340 Ф30, "Электроника НЦ-31"
они мрут не полностью, а бывает только часть импульсов не проходит. я писал выше. Но тут и правда похоже не то. тут не размер гуляет, а рассогласование. Может дрейф привода большой? не гудит ли мотор. у меня, когда тормоз на 1в340 отрубился .. жутко грелся трансформатор приводов и гудело по сильнее. я вообще спохватился из-за вони)) у вас рассогласование в одну сторону большое? если в одну-скорее всего надо ковырять привод, если рассогласование в обес стороны ( в зависимости от направления последнего движения) то может и тормоз.Kuzma30 писал(а):При пропадании А или В ось весело летит на ускоренной подаче без остановки.
подайте на тормоз напряжение и покрутите рукой швп. там вроде как под головку 19-ю . вдруг туго идёт и дело в механике.
" Linux CNC - наше всё"
-
- Новичок
- Сообщения: 27
- Зарегистрирован: 04 окт 2018, 21:19
- Репутация: 0
- Настоящее имя: Дмитрий
- Контактная информация:
Re: Станок 1В 340 Ф30, "Электроника НЦ-31"
Сегодня выяснили что показания на индикаторе бегут сразу при нажатии на кнопку, даже если еще не начал вращаться двигатель. Двигатель начинает вращаться с запазданием. Сейчас начали копать привод - КЕМТОК. Не совсем понимаю почему изменяются показания при нажатии кнопки когда еще не вращается двигатель. При вращении за вал двигателя - вращается туго. Как проверить тормоза, какая конструкция или схема тормозов? Или что в данном случае может быть?
- Dmaster
- Мастер
- Сообщения: 1271
- Зарегистрирован: 15 июл 2011, 13:36
- Репутация: 476
- Контактная информация:
Re: Станок 1В 340 Ф30, "Электроника НЦ-31"
Должно вращаться легко. Вы подавали на тормоз 24 вольта? Ато может с торомозом туго?
" Linux CNC - наше всё"
-
- Мастер
- Сообщения: 875
- Зарегистрирован: 03 май 2014, 07:24
- Репутация: 250
- Настоящее имя: Леонид
- Откуда: Харьков
Re: Станок 1В 340 Ф30, "Электроника НЦ-31"
Показания меняются, т.к. на привод идёт задание и есть сигнал его готовности. Не едет:Dima77 писал(а):Сегодня выяснили что показания на индикаторе бегут сразу при нажатии на кнопку, даже если еще не начал вращаться двигатель. Двигатель начинает вращаться с запазданием. Сейчас начали копать привод - КЕМТОК. Не совсем понимаю почему изменяются показания при нажатии кнопки когда еще не вращается двигатель. При вращении за вал двигателя - вращается туго. Как проверить тормоза, какая конструкция или схема тормозов? Или что в данном случае может быть?
1. Зажата ось, при малом задании не отрабатывает(тормоз, клин, подшипник)
2. Очень маленький уравнительный ток , требует регулирования привода
3. Посмотрите коллектор двигателя, может там по графиту близко к К.З.
