(Сборка) Хоббийный фрезер на алю плите 15мм с полем 350*250*100

Сообщение iroka »

Обновляю. Изначально я искал готовые чертежи. Решил начать собирать сам, где то подсматривая, где то подслушивая...))
Проект - ЧПУ станок хоббийный домашнего и гаражного базирования, по дереву, акрилу, пластику и цветным металлам (в основном раскрой листового алюминия и тонкого титана).
Подвижный портал и неподвижный стол. Материал - алюминиевая плита 15мм и конструкционный профиль 60*60.
Ось У - рельсы 20 и ШВП 1605, ось Х - рельсы 15 и ШВП 1204, ось Z - валы 12мм и ШВП 1204. Приводы на Х и У прямые, ось Z - через ремень.
Важный момент - нужно чтобы фрезером можно было работать в полностью ручном режиме, без управления ЧПУ, как обычным фрезерным станком.

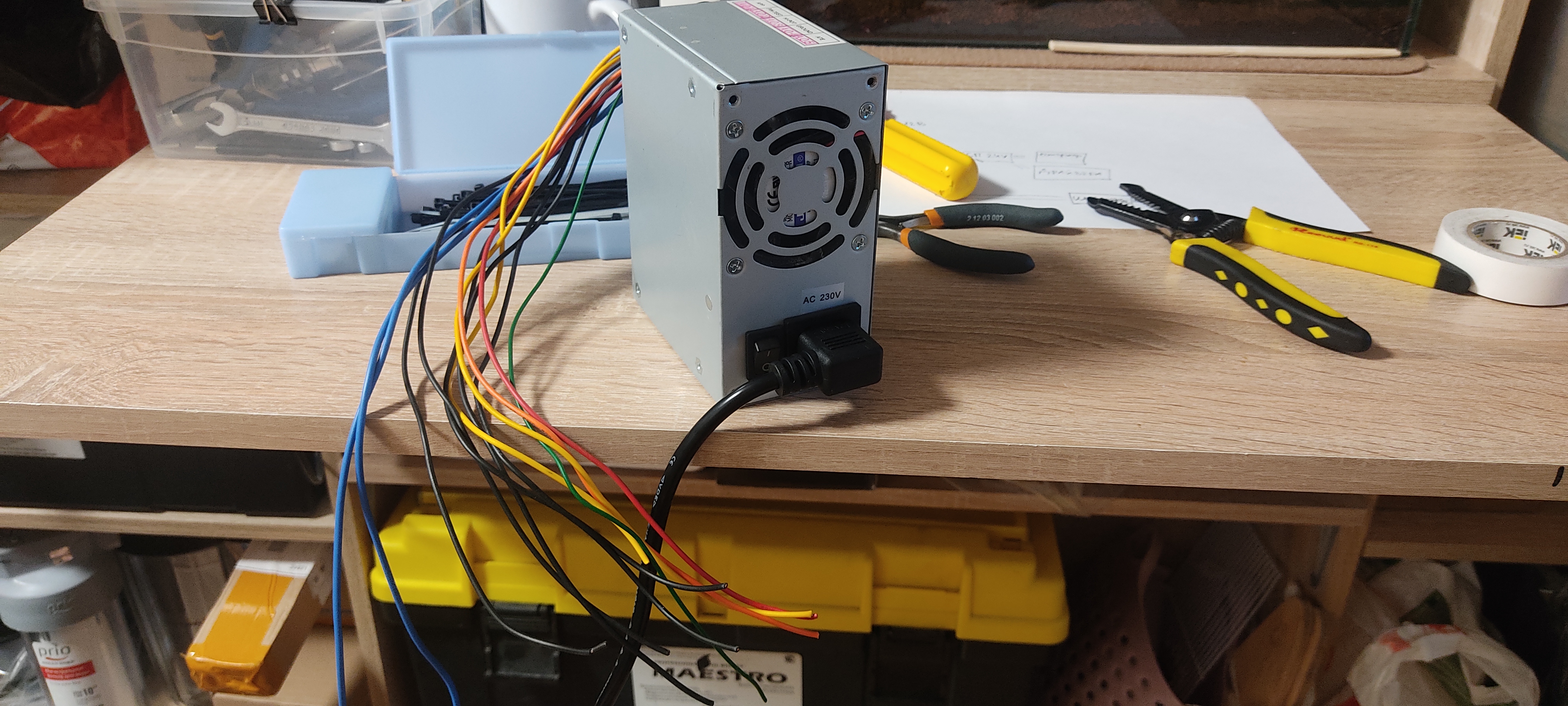

Моторы и драйвера обычные дешевые (какие были в наличии), плата управления китайская Мач3 красная, шпиндель китайский 500Вт с цангой ER11
Стол - пока никакой, но надеюсь что когда станок дойдет до стадии финишного запуска то будут средства заказать фрезерованную плиту 500*400 с Т пазами со своей рабочей приподнятой областью, чтобы уже самому потом фрезернуть всю поверхность и "под себя".
Последний раз редактировалось iroka 04 мар 2022, 21:09, всего редактировалось 3 раза.
iroka/Ufamak Уфа, центр 8
Аватара пользователя
ddovod
Кандидат
Сообщения: 99
Зарегистрирован: 12 июл 2021, 13:33
Репутация: 45
Настоящее имя: Давид
Откуда: Москва
Контактная информация:

Re: Ищу готовый проект ЧПУ с полем 300*400*100 из алю плиты

Сообщение ddovod »

Начните тут, в частности этот проект.
Ну и поиск по форуму, конечно, решает
iroka
Кандидат
Сообщения: 94
Зарегистрирован: 20 ноя 2019, 22:06
Репутация: 14
Настоящее имя: Константин
Контактная информация:

Re: Ищу готовый проект ЧПУ с полем 300*400*100 из алю плиты

Сообщение iroka »

Спасибо. Это я уже просмотрел) интересует вариант с неподвижным столом, когда швп и рельсы закрыты столом от стружки
iroka/Ufamak Уфа, центр 8
kfmut
Мастер
Сообщения: 1249
Зарегистрирован: 30 янв 2021, 21:34
Репутация: 147
Настоящее имя: Максим
Откуда: г.Тверь
Контактная информация:

Re: Ищу готовый проект ЧПУ с полем 300*400*100 из алю плиты

Сообщение kfmut »

iroka писал(а): 22 фев 2022, 06:16 Спасибо. Это я уже просмотрел) интересует вариант с неподвижным столом, когда швп и рельсы закрыты столом от стружки
там в первом сообщении лежит архив с моделями нескольких станков разных конфигураций, включая искомый, проблема только в том, что они оптимизированы под производство, но подсмотреть идеи никто не мешает
Питерский
Мастер
Сообщения: 619
Зарегистрирован: 04 апр 2011, 21:02
Репутация: 120
Контактная информация:

Re: Ищу готовый проект ЧПУ с полем 300*400*100 из алю плиты

Сообщение Питерский »

Есть недоделанный проект под ваши параметры, если интересно, могу выслать фотки!
Аватара пользователя
frezeryga
Почётный участник
Почётный участник
Сообщения: 13678
Зарегистрирован: 18 авг 2013, 16:08
Репутация: 5050
Откуда: Жуковский
Контактная информация:

Re: Ищу готовый проект ЧПУ с полем 300*400*100 из алю плиты

Сообщение frezeryga »

iroka писал(а): Спасибо. Это я уже просмотрел) интересует вариант с неподвижным столом, когда швп и рельсы закрыты столом от стружки
там есть и дрыгостол и дрыгопортал варианты. больше проектов особо не найдете. ничего новей и лучше из профилей и плит пока не придумали и не выложили. могу только дать один совет при постройке не изменять проект и не пытаться его натянуть под комплектующие.
iroka
Кандидат
Сообщения: 94
Зарегистрирован: 20 ноя 2019, 22:06
Репутация: 14
Настоящее имя: Константин
Контактная информация:

Re: Ищу готовый проект ЧПУ с полем 300*400*100 из алю плиты

Сообщение iroka »

согласен что готовый лучший) но все таки придется городить под себя...
вопрос - нужен режим ручной фрезеровки, т.е. без управления двигателями, с барашками на швп. как удерживать оси, особенно Z, от смещения?
iroka/Ufamak Уфа, центр 8
alex_sar
Мастер
Сообщения: 1672
Зарегистрирован: 28 авг 2018, 17:13
Репутация: 278
Настоящее имя: Алексей
Контактная информация:

Re: Ищу готовый проект ЧПУ с полем 300*400*100 из алю плиты

Сообщение alex_sar »

iroka писал(а): вопрос - нужен режим ручной фрезеровки, т.е. без управления двигателями, с барашками на швп. как удерживать оси, особенно Z, от смещения?
поверьте - не нужен! не будете пользоваться после чпу
iroka
Кандидат
Сообщения: 94
Зарегистрирован: 20 ноя 2019, 22:06
Репутация: 14
Настоящее имя: Константин
Контактная информация:

Re: Ищу готовый проект ЧПУ с полем 300*400*100 из алю плиты

Сообщение iroka »

Вопрос как. Нужен даже не обсуждается
iroka/Ufamak Уфа, центр 8
Kost_irk
Мастер
Сообщения: 995
Зарегистрирован: 19 июл 2018, 07:46
Репутация: 193
Откуда: Иркутск
Контактная информация:

Re: Ищу готовый проект ЧПУ с полем 300*400*100 из алю плиты

Сообщение Kost_irk »

iroka писал(а): Вопрос как. Нужен даже не обсуждается
Никак. Шли бы вы со своей категоричностью отсюда. Опытнешие люди потратили свое время, чтобы помочь вам. Все ваши утверждения в этой теме - полнейшая глупость, любому понмающему человеку это видно. Я бы сейчас расписал, что, как и почему, но что толку-то, если в ответ будет опять ваше "не обсуждается"
iroka
Кандидат
Сообщения: 94
Зарегистрирован: 20 ноя 2019, 22:06
Репутация: 14
Настоящее имя: Константин
Контактная информация:

Re: Ищу готовый проект ЧПУ с полем 300*400*100 из алю плиты

Сообщение iroka »

... вроде не кенты, не? пиво не пили вместе
Последний раз редактировалось iroka 01 мар 2022, 08:14, всего редактировалось 1 раз.
iroka/Ufamak Уфа, центр 8
iroka
Кандидат
Сообщения: 94
Зарегистрирован: 20 ноя 2019, 22:06
Репутация: 14
Настоящее имя: Константин
Контактная информация:

Re: Ищу готовый проект ЧПУ с полем 300*400*100 из алю плиты

Сообщение iroka »

в проекте необходим режим ручного управления с удержанием осей, особенно Z. была бы редукция хорошая тогда все понятно, она бы и держала... есть конечно мысли по реализации, хотелось бы узнать уже готовые и проверенные, дабы выбрать подходящий. вопрос КАК а не нахер мне это надо/ненадо.
iroka/Ufamak Уфа, центр 8
iroka
Кандидат
Сообщения: 94
Зарегистрирован: 20 ноя 2019, 22:06
Репутация: 14
Настоящее имя: Константин
Контактная информация:

Re: Ищу готовый проект ЧПУ с полем 300*400*100 из алю плиты

Сообщение iroka »

Kost_irk писал(а): 01 мар 2022, 07:57
iroka писал(а): Вопрос как. Нужен даже не обсуждается
Никак. Шли бы вы со своей категоричностью отсюда. Опытнешие люди потратили свое время, чтобы помочь вам. Все ваши утверждения в этой теме - полнейшая глупость, любому понмающему человеку это видно. Я бы сейчас расписал, что, как и почему, но что толку-то, если в ответ будет опять ваше "не обсуждается"
я вроде не к тебе домой пришел? не? вы я опускаю потому что уважения в минус. бабушке своей указывай куда ей выйти
iroka/Ufamak Уфа, центр 8
Kupfershcmidt
Мастер
Сообщения: 2291
Зарегистрирован: 04 авг 2019, 15:54
Репутация: 323
Настоящее имя: Сергей
Контактная информация:

Re: Ищу готовый проект ЧПУ с полем 300*400*100 из алю плиты

Сообщение Kupfershcmidt »

iroka писал(а): с удержанием осей, особенно Z
А мотор с тормозом не подходит? Противовес на вертикальной оси? Трапецеидальные винты в конце концов?
Евжений
Мастер
Сообщения: 1084
Зарегистрирован: 05 апр 2016, 20:18
Репутация: 122
Настоящее имя: Жэзэрэл
Откуда: Там, сям.
Контактная информация:

Re: Ищу готовый проект ЧПУ с полем 300*400*100 из алю плиты

Сообщение Евжений »

iroka писал(а): режим ручного управления с удержанием осей, особенно Z
Тумблеры на энейбл. X и Y выкл., Z вкл. И штурвалами X и Y.
iroka писал(а): хотелось бы узнать уже готовые и проверенные
Это из теоретических.
гражданинъ
Мастер
Сообщения: 1234
Зарегистрирован: 07 фев 2020, 21:00
Репутация: 160
Настоящее имя: Дмитрий
Контактная информация:

Re: Ищу готовый проект ЧПУ с полем 300*400*100 из алю плиты

Сообщение гражданинъ »

Любая система управления с пультом MPG позволяет руками резать .Я иногда пользуюсь .Но нет обратной связи и всегда есть риск запороть или сломать.Упирайся в LinuxCNC и любые хотелки будут реальны!
Гражданином Непала может быть любой гражданин,зачатый НЕпалкой и НЕпальцем.
iroka
Кандидат
Сообщения: 94
Зарегистрирован: 20 ноя 2019, 22:06
Репутация: 14
Настоящее имя: Константин
Контактная информация:

Re: Ищу готовый проект ЧПУ с полем 300*400*100 из алю плиты

Сообщение iroka »

ок. спасибо!
[quote=Евжений
[/quote]
Тумблеры на энейбл. X и Y выкл., Z вкл. И штурвалами X и Y.

[/quote]
это я так понимаю замыкание обмоток шд? он так тяжелее вращается... идея хорошая но для меня наверное труднореализуемая. спасибо!
гражданинъ писал(а): 01 мар 2022, 09:09 Любая система управления с пультом MPG позволяет руками резать .Я иногда пользуюсь .Но нет обратной связи и всегда есть риск запороть или сломать.Упирайся в LinuxCNC и любые хотелки будут реальны!
пульт, точнее нормальная электроника пока в бюджет не помещается. еле еле успел рельсы и швп прикупить пока бакс не уполз. а еще литой стол фрезерованный...
iroka/Ufamak Уфа, центр 8
гражданинъ
Мастер
Сообщения: 1234
Зарегистрирован: 07 фев 2020, 21:00
Репутация: 160
Настоящее имя: Дмитрий
Контактная информация:

Re: Ищу готовый проект ЧПУ с полем 300*400*100 из алю плиты

Сообщение гражданинъ »

iroka писал(а): есть плата китай Mach3
Этой электроники достаточно при условии
iroka писал(а): Упирайся в LinuxCNC

В самом пульте MPG нет ни чего, практически ,электронного .
Гражданином Непала может быть любой гражданин,зачатый НЕпалкой и НЕпальцем.
Евжений
Мастер
Сообщения: 1084
Зарегистрирован: 05 апр 2016, 20:18
Репутация: 122
Настоящее имя: Жэзэрэл
Откуда: Там, сям.
Контактная информация:

Re: Ищу готовый проект ЧПУ с полем 300*400*100 из алю плиты

Сообщение Евжений »

iroka писал(а): замыкание обмоток шд
Управление включением и выключением драйвера. Специальный вход.
iroka писал(а): он так тяжелее вращается...
Вращается как выключенный двигатель.
iroka писал(а): труднореализуемая
Да уж куда проще? Тумблеры да бляны железные на другой конец ШВП.
Нюанс - будет потеря координат.
Питерский
Мастер
Сообщения: 619
Зарегистрирован: 04 апр 2011, 21:02
Репутация: 120
Контактная информация:

Re: Ищу готовый проект ЧПУ с полем 300*400*100 из алю плиты

Сообщение Питерский »

iroka писал(а): вопрос - нужен режим ручной фрезеровки, т.е. без управления двигателями, с барашками на швп. как удерживать оси, особенно Z, от смещения?
Вопрос решается наличием обычного механического редуктора на оси Z между ШД и ШВП этой оси. Обычная ременная передача обеспечит "несползание" шпинделя по этой оси без всяких электронных ухищрений. Давно проверено на практике!
