Фрезерный, лазерный гравер CNC 2418

[максим123456]

через $ по Y исправил, стала зеркальная ось Z исправил по оси Z, зеркальная ось X.
скрин прикрепить не получаеться,формат bmp не пропускает

[staltech]

через $ по Y исправил, стала зеркальная ось Z исправил по оси Z, зеркальная ось X.
скрин прикрепить не получаеться,формат bmp не пропускает

А какой там параметр изначально был?
И какие пробовали?

[максим123456]

Сергей,спасибо настроил,теперь все в порядке
только скрипеть начал(
смазал не помогает
думаю в подшибниках дело.
а лазером у всех плохо выжигает на дереве?

[staltech]

а лазером у всех плохо выжигает на дереве?

Я немного далек от этого. Но насколько знаю дерево нужно подготавливать перед гравировкой и режимы подбирать.
Попробуй погуглить на тему подготовки поверхности перед гравировкой. А по самой гравировке здесь много тем на форуме, вот например http://www.cnc-club.ru/forum/viewtopic.php?f=16&t=12096

[selenur]

Сергей,спасибо настроил,теперь все в порядке
только скрипеть начал(
смазал не помогает
думаю в подшибниках дело.
а лазером у всех плохо выжигает на дереве?

С выжиганием по дереву, тут много нюансов, начиная от мощности лазера, и длины волны.....
В зависимости от типа дерева, и величина прожига меняется, при одной и той-же мощности.
В итоге путем тестов, подбирается оптимальный режим.

[Mkishimoto]

Мде. Пока собрался ответить вы уже решили проблему.

[CTRL+X] < Grbl 0.9j ['$' for help]
$$ < $0=10 (step pulse, usec)
$1=25 (step idle delay, msec)
$2=0 (step port invert mask:00000000)
$3=5 (dir port invert mask:00000101)
$4=0 (step enable invert, bool)
$5=0 (limit pins invert, bool)
$6=0 (probe pin invert, bool)
$10=3 (status report mask:00000011)
$11=0.010 (junction deviation, mm)
$12=0.002 (arc tolerance, mm)
$13=0 (report inches, bool)
$20=0 (soft limits, bool)
$21=0 (hard limits, bool)
$22=0 (homing cycle, bool)
$23=0 (homing dir invert mask:00000000)
$24=25.000 (homing feed, mm/min)
$25=500.000 (homing seek, mm/min)
$26=250 (homing debounce, msec)
$27=1.000 (homing pull-off, mm)
$100=800.000 (x, step/mm)
$101=800.000 (y, step/mm)
$102=800.000 (z, step/mm)
$110=800.000 (x max rate, mm/min)
$111=800.000 (y max rate, mm/min)
$112=500.000 (z max rate, mm/min)
$120=10.000 (x accel, mm/sec^2)
$121=10.000 (y accel, mm/sec^2)
$122=10.000 (z accel, mm/sec^2)
$130=200.000 (x max travel, mm)
$131=200.000 (y max travel, mm)
$132=200.000 (z max travel, mm)

На всяк случай прикладываю с моего станка настройки.

ЗЫ. Лазер не использую поскольку заказал без него. Жду прибытия лазера, а уж после поделюсь результатами

[максим123456]

добрый вечер!
а кто нибудль пробывал обрабатывать металические детали врезой на данном станке?

[Mkishimoto]

добрый вечер!
а кто нибудль пробывал обрабатывать металические детали врезой на данном станке?

Алюминий берет, но на очень малых скоростях. Так что серьезную детальку точить очень долго. (Шпиндель на моем крепиться на пластике напечатанном на 3д принтере видимо по этому только малые скорости)

[максим123456]

пробывал точить медальку,берет нормально оброты 1000 по подачи честно говоря не помню,но в итоге мелаька номралньо получилась.При этом сталь не алюминий,а штампова

[максим123456]

Доброе всем утро!
Ребята скиньте пожалуйста ссылки кто какими программами пользуется для создания УП для станка.
заранее спасибо!

[selenur]

Если нужно получать уп для фрезеровки, то из бесплатных программ fusion 360 самый оптимальный вариант.

[максим123456]

А симка,арт кам, спрут кам?

[Виктор saunaban]

Здравствуйте,
можно вас попросить сделать фотографии готовых работ, сделанных на этом станочке?

3D резкой не занимался. Брал для работы с фанерой и т.д. В будущем может будет. Пришел в конце декабря 2016. Кое что попробовал. Все очень далеко от идеала. Нужно разбираться с оборотами шпинделя и скоростью подачи (я пока этого еще не постиг). А так для своей цены вполне даже машинка.

В настройки вообще не лез, заработал прямо из коробки, единственное что сделал сразу выкинул цангу родную и поставил ер11 с размерами 3 и 6 мм.

Ну и немного готового со станка.






Скажите пожалуйста Вы это сделали на станке 2418 ( какой описан в начале темы) ? Сколько по времени он вырезает деталь с узором на вашем фото , и какой фрезой. Два месяца присматриваюсь к этому станку и только у Вас увидел реальные изделие , везде только рекламные ролики и как распаковывают и собирают.

[Виктор saunaban]

Может кто-то ещё сможет ответить на вопрос? Буду признателен.

[Dmitry_GT]

Может кто-то ещё сможет ответить на вопрос? Буду признателен.

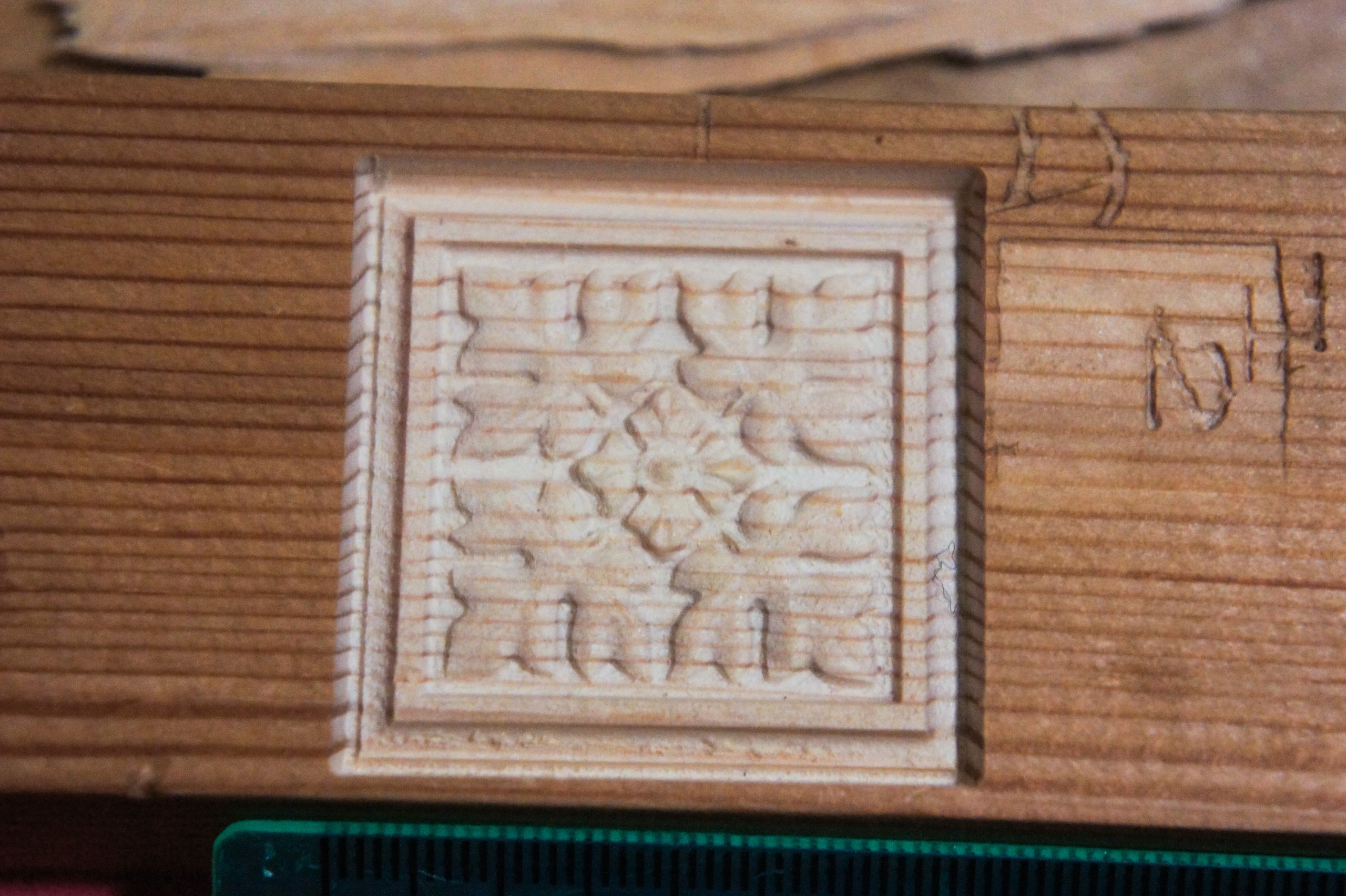

Вот это с размерами 3,5 на 3,5 см. 2418 фрезеровал 1,5 часа. Использовал одну фрезу на 20 градусов, кромка 0,1 мм.

P.S. станок у меня первый и опыта работы с деревом вообще не имею.

[Dmitry_GT]

ЗЫ. Лазер не использую поскольку заказал без него. Жду прибытия лазера, а уж после поделюсь результатами

А я заказал с лазером 2500 mW и вот думаю, а можно ли использовать например 10000 mW? дело в том, что на плате GRBL есть под лазер только двухпиновый выход, который как я догадываюсь, подает на лазерную голову 12 вольт (ну или меньше). А вот головы на 10К регулируются еще и неким ttl. Можете что нибудь подсказать по данному вопросу?

[selenur]

ЗЫ. Лазер не использую поскольку заказал без него. Жду прибытия лазера, а уж после поделюсь результатами

А я заказал с лазером 2500 mW и вот думаю, а можно ли использовать например 10000 mW? дело в том, что на плате GRBL есть под лазер только двухпиновый выход, который как я догадываюсь, подает на лазерную голову 12 вольт (ну или меньше). А вот головы на 10К регулируются еще и неким ttl. Можете что нибудь подсказать по данному вопросу?

Ну если на плате GRBL контроллера нет TTL разъема, можно в принципе припаяться к нужным выводам микроконтроллера, для использования такой возможности.

[Dmitry_GT]

Спасибо за наводку большое)

[Виктор saunaban]

Вот это с размерами 3,5 на 3,5 см.


Благодарю за ответ. Как работа лазером ?

[Dmitry_GT]

Благодарю за ответ. Как работа лазером ?

Да лазер работает как гравёр вполне хорошо. А вот что-то порезать кроме бумаги или картона сложно. хочу попробовать порезать древесину 2 мм.
