Re: Тяжелый станок 500х400х200 по алюминию

Сообщение MGG »

Автомобильная и мотоцеклетная тематика тоже самое
http://www.cnc-club.ru/forum/viewtopic. ... 76#p304076 Поставки оборудования для ваших станков
https://www.instagram.com/dtw.moscow/
dtw.moscow@gmail.com
dpss-2
Мастер
Сообщения: 628
Зарегистрирован: 02 сен 2018, 15:15
Репутация: 305
Настоящее имя: Alex
Контактная информация:

Re: Тяжелый станок 500х400х200 по алюминию

Сообщение dpss-2 »

nik1 писал(а):Покажите мне реальный авиамодельный мотор с таким соотношением толщин
Про авиа я не говорил. Такое отношение в линейных Паркер-Трилоджи, Содик, Коллморген, Хивин и многих других. В приводах головок винчестеров.
nik1
Мастер
Сообщения: 8408
Зарегистрирован: 02 окт 2012, 07:37
Репутация: 3628
Откуда: Красногорск
Контактная информация:

Re: Тяжелый станок 500х400х200 по алюминию

Сообщение nik1 »

У меня то на конкретный случай :)
Там на вес поюс минус полкило это ниочем
А тут 30 гр уже как бэ не хотелось накинуть, вот и балансируем :hehehe:
dpss-2
Мастер
Сообщения: 628
Зарегистрирован: 02 сен 2018, 15:15
Репутация: 305
Настоящее имя: Alex
Контактная информация:

Re: Тяжелый станок 500х400х200 по алюминию

Сообщение dpss-2 »

nik1 писал(а):У меня то на конкретный случай :)
Там на вес поюс минус полкило это ниочем
А тут 30 гр уже как бэ не хотелось накинуть, вот и балансируем :hehehe:
Может в сторону композитов посмотреть. Мы через некоторое время думаем попробовать с намоткой ровинга побаловаться. Есть кое какие идеи, пришедшие из авиации и космоса.
Аватара пользователя
Mamont
Мастер
Сообщения: 1953
Зарегистрирован: 10 дек 2015, 12:21
Репутация: 382
Настоящее имя: Виталий
Откуда: РБ Минск
Контактная информация:

Re: Тяжелый станок 500х400х200 по алюминию

Сообщение Mamont »

Композиты сливают в случаях хитрокрученных деталей.

Фотографии мотора на фоне линейки облегчили бы восрпинимание масштаба. Какие рабочие обороты будут, какая моща?
nik1
Мастер
Сообщения: 8408
Зарегистрирован: 02 окт 2012, 07:37
Репутация: 3628
Откуда: Красногорск
Контактная информация:

Re: Тяжелый станок 500х400х200 по алюминию

Сообщение nik1 »

Ротор внешний диаметром 67 мм, обороты 23000, 6 квт
в пике 12.5 квт :)
ака 14 банок липо, номинал 51.8 в
скоро полетаю и посмотрим как будет, сейчас ротор на балансировке, ждуууу

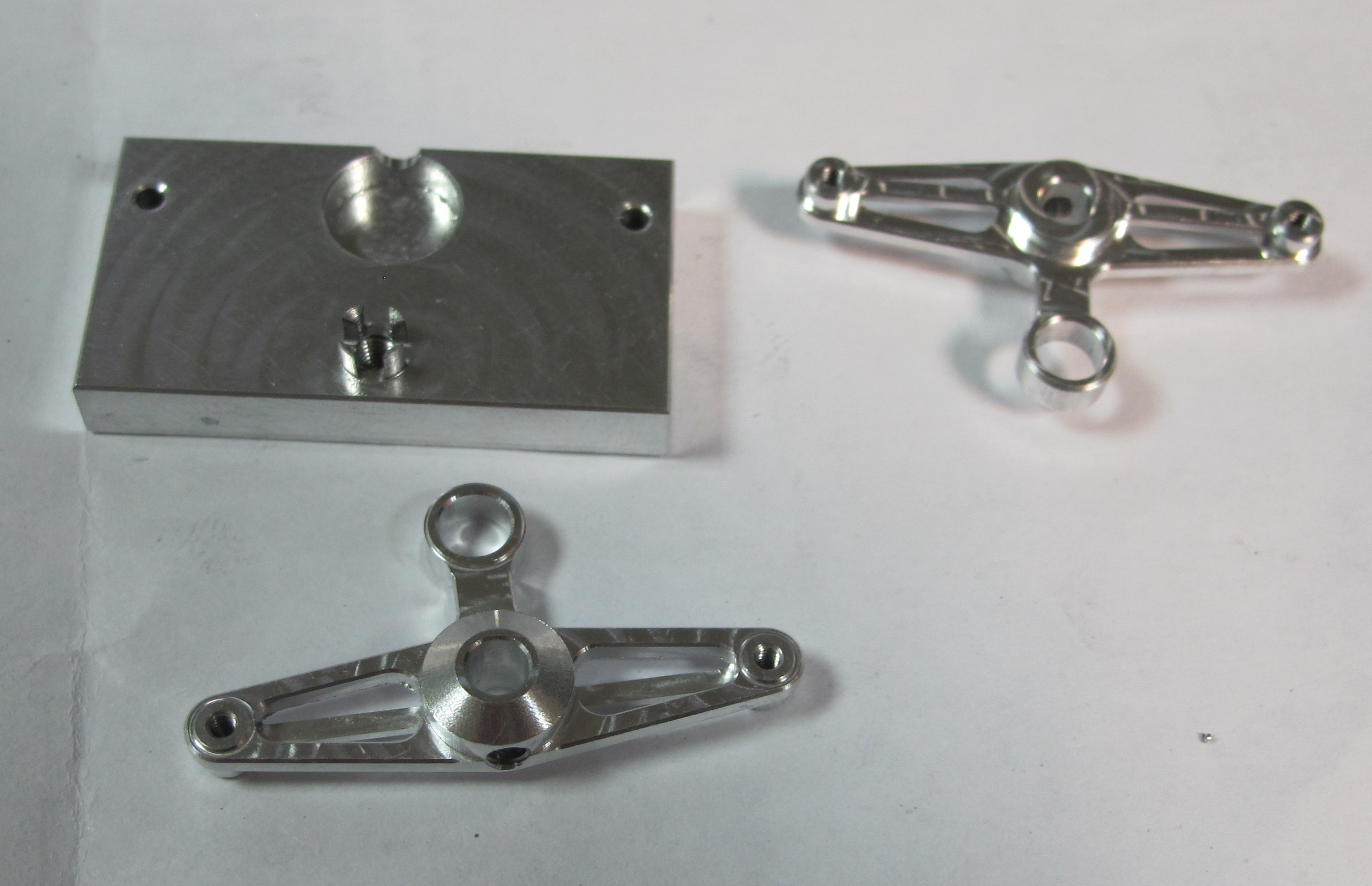

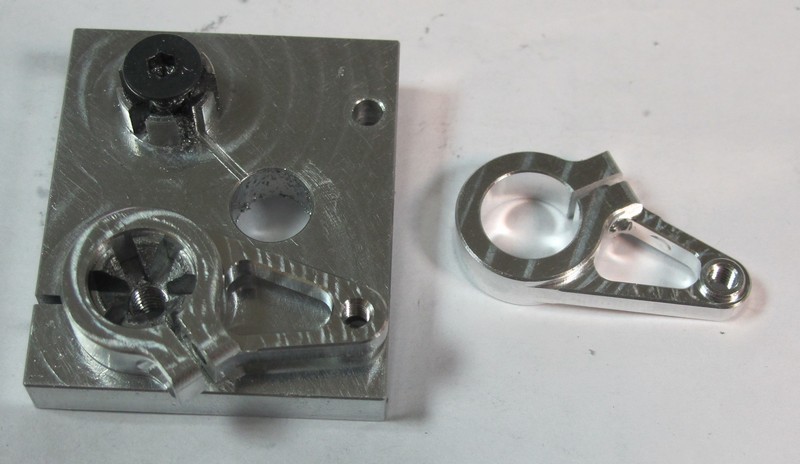

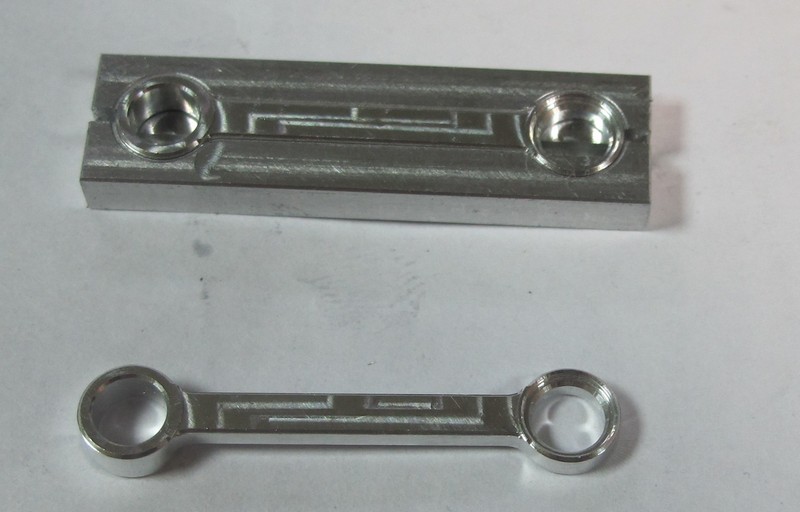

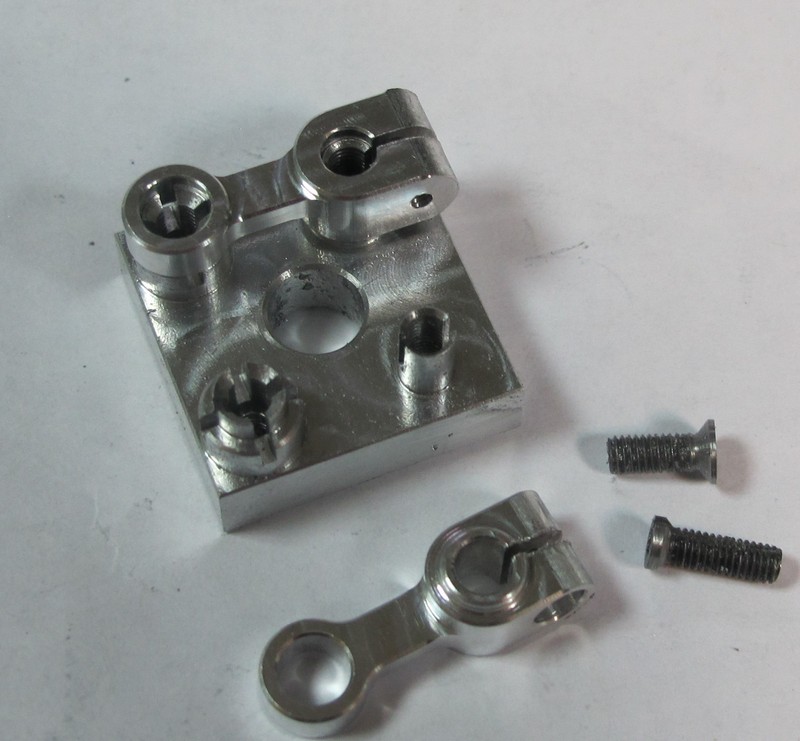

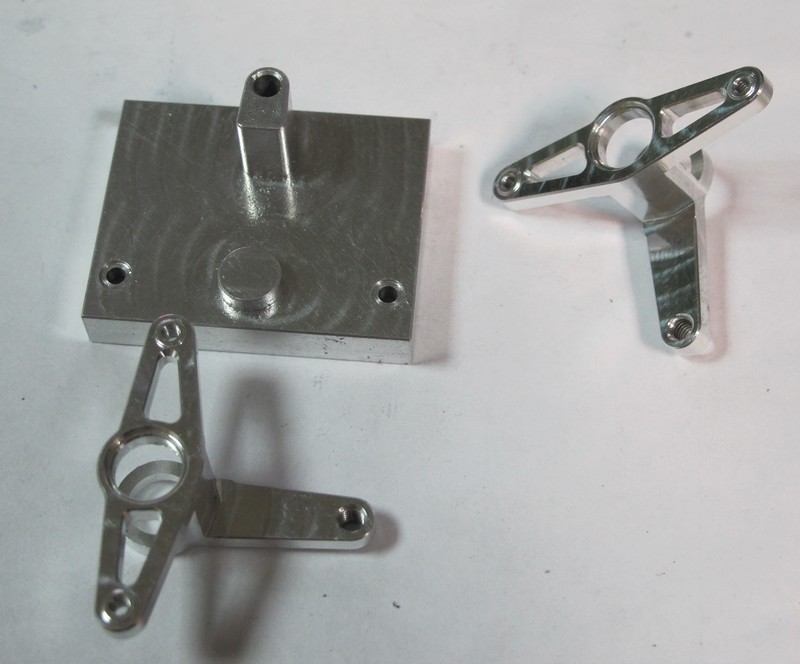

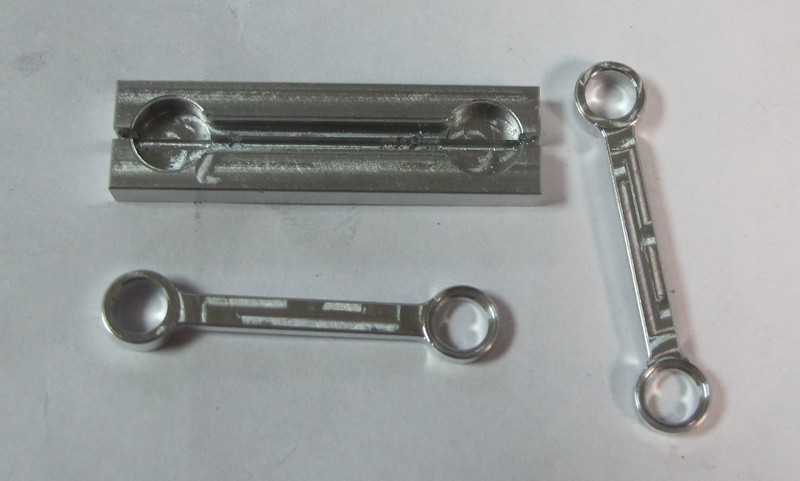

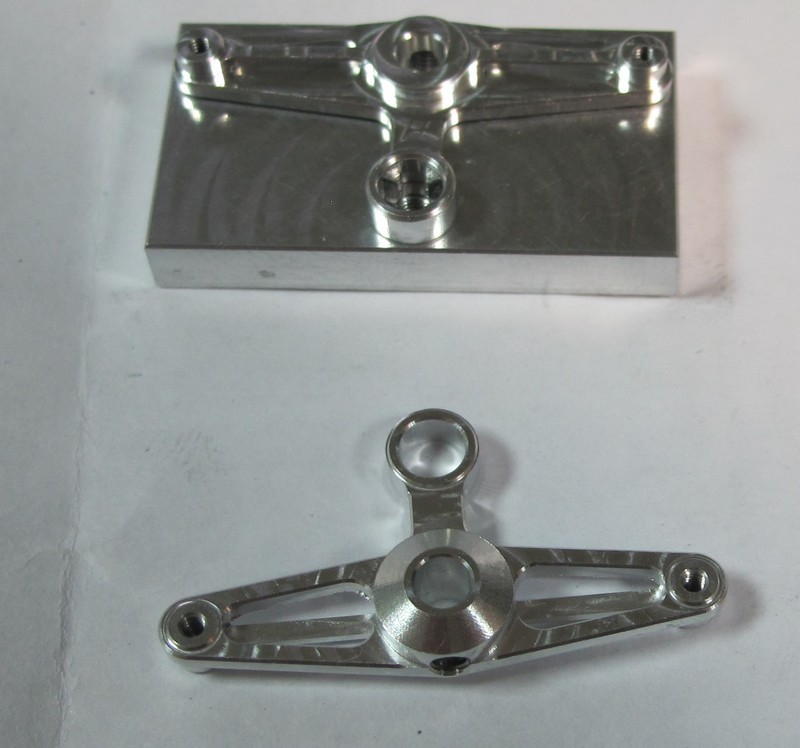

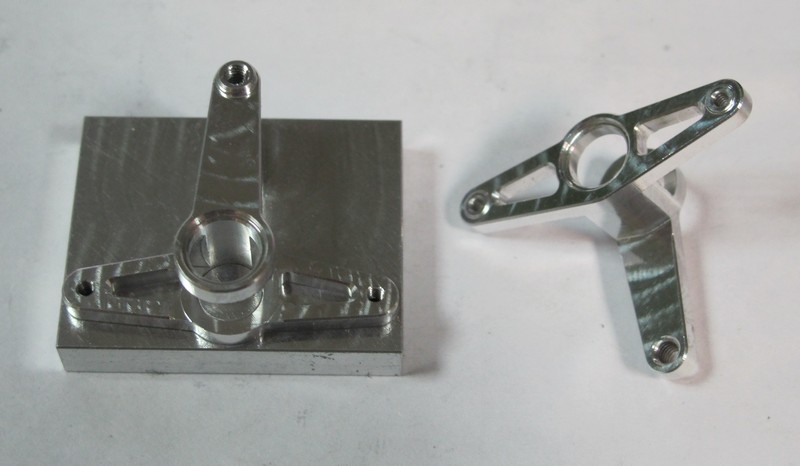

Делал разные мелкие качалки, нафотал держалок для обработки 2 и 3 сторон , на истинность не претендую, но мне так вполне подходит
Вложения
1.jpg (2838 просмотров) <a class='original' href='./download/file.php?id=163364&sid=52501b2feeb6fe9f3a5a1f0584b55110&mode=view' target=_blank>Загрузить оригинал (91.89 КБ)</a>
2.jpg (2838 просмотров) <a class='original' href='./download/file.php?id=163365&sid=52501b2feeb6fe9f3a5a1f0584b55110&mode=view' target=_blank>Загрузить оригинал (514.87 КБ)</a>
3.jpg (2838 просмотров) <a class='original' href='./download/file.php?id=163366&sid=52501b2feeb6fe9f3a5a1f0584b55110&mode=view' target=_blank>Загрузить оригинал (68.6 КБ)</a>
4.jpg (2838 просмотров) <a class='original' href='./download/file.php?id=163367&sid=52501b2feeb6fe9f3a5a1f0584b55110&mode=view' target=_blank>Загрузить оригинал (66.47 КБ)</a>
5.jpg (2838 просмотров) <a class='original' href='./download/file.php?id=163368&sid=52501b2feeb6fe9f3a5a1f0584b55110&mode=view' target=_blank>Загрузить оригинал (97.96 КБ)</a>
6.jpg (2838 просмотров) <a class='original' href='./download/file.php?id=163369&sid=52501b2feeb6fe9f3a5a1f0584b55110&mode=view' target=_blank>Загрузить оригинал (73.01 КБ)</a>
7.jpg (2838 просмотров) <a class='original' href='./download/file.php?id=163370&sid=52501b2feeb6fe9f3a5a1f0584b55110&mode=view' target=_blank>Загрузить оригинал (58.39 КБ)</a>
8.jpg (2838 просмотров) <a class='original' href='./download/file.php?id=163371&sid=52501b2feeb6fe9f3a5a1f0584b55110&mode=view' target=_blank>Загрузить оригинал (80.4 КБ)</a>
Cvazist
Мастер
Сообщения: 1080
Зарегистрирован: 16 окт 2017, 16:07
Репутация: 85
Контактная информация:

Re: Тяжелый станок 500х400х200 по алюминию

Сообщение Cvazist »

nik1, фотографируй пожалуйста с линейкой или на миллиметровке. Масштаб так не передается, выглядит как от МИ8 :D
Детали СУПЕР!!!
Аватара пользователя
Umnik
Мастер
Сообщения: 2563
Зарегистрирован: 20 июл 2014, 19:32
Репутация: 2152
Настоящее имя: Георгий
Откуда: Калуга
Контактная информация:

Re: Тяжелый станок 500х400х200 по алюминию

Сообщение Umnik »

это что, моторчик, под который резали корпус, 12 кВт в пике выдает??
Этот махонький?
nik1
Мастер
Сообщения: 8408
Зарегистрирован: 02 окт 2012, 07:37
Репутация: 3628
Откуда: Красногорск
Контактная информация:

Re: Тяжелый станок 500х400х200 по алюминию

Сообщение nik1 »

Да Георгий, именно так и есть :)
Эти детальки мелкие , 15-35 мм
Аватара пользователя
sima8520
Почётный участник
Почётный участник
Сообщения: 4501
Зарегистрирован: 24 ноя 2016, 23:35
Репутация: 1615
Настоящее имя: Илья
Откуда: Беларусь, Гомель
Контактная информация:

Re: Тяжелый станок 500х400х200 по алюминию

Сообщение sima8520 »

Николай, а какие требования к таким деталям по точности?
Аватара пользователя
Dimka
Мастер
Сообщения: 1388
Зарегистрирован: 14 июл 2016, 23:40
Репутация: 344
Настоящее имя: Дима
Откуда: Санкт-Петербург
Контактная информация:

Re: Тяжелый станок 500х400х200 по алюминию

Сообщение Dimka »

nik1 писал(а):обороты 23000
Ник, а у тебя какой-нибудь балансировочный станок есть или отдаёшь на балансировку куда-нибудь?
nik1
Мастер
Сообщения: 8408
Зарегистрирован: 02 окт 2012, 07:37
Репутация: 3628
Откуда: Красногорск
Контактная информация:

Re: Тяжелый станок 500х400х200 по алюминию

Сообщение nik1 »

По точности вполне посильные, в основном посадки под подши, растояния под крепеж в торцах блоков
И нужно делать аккуратно в плане внешнего вида

Балансировка на стороне, более менее нормальный станочек выходит в 160 тыр, не целесообразно
Аватара пользователя
Serg
Мастер
Сообщения: 21923
Зарегистрирован: 17 апр 2012, 14:58
Репутация: 5181
Заслуга: c781c134843e0c1a3de9
Настоящее имя: Сергей
Откуда: Москва
Контактная информация:

Re: Тяжелый станок 500х400х200 по алюминию

Сообщение Serg »

nik1 писал(а):Ротор внешний диаметром 67 мм, обороты 23000, 6 квт
в пике 12.5 квт :)
А это как измеряют? Или это что-то вроде PMPO?
Я не Христос, рыбу не раздаю, но могу научить, как сделать удочку...
nik1
Мастер
Сообщения: 8408
Зарегистрирован: 02 окт 2012, 07:37
Репутация: 3628
Откуда: Красногорск
Контактная информация:

Re: Тяжелый станок 500х400х200 по алюминию

Сообщение nik1 »

На регуле стоит телеметрия и транслирует в аппу через фбл
Показывает просадку напряжения, ток мотора и бека, мощность , температуру силовых транзисторов и бека, потраченную емкость аки
Аватара пользователя
Лодочник
Мастер
Сообщения: 2151
Зарегистрирован: 10 авг 2012, 05:24
Репутация: 1831
Настоящее имя: Олег
Откуда: г.Королев
Контактная информация:

Re: Тяжелый станок 500х400х200 по алюминию

Сообщение Лодочник »

nik1 писал(а):На регуле стоит телеметрия и транслирует в аппу через фбл
Показывает просадку напряжения, ток мотора и бека, мощность , температуру силовых транзисторов и бека, потраченную емкость аки
Ща будут спрашивть, кто такой бек...
По ЧПУшному, BEC (Battery Eliminator Circuit) - это инвертор (для управления мотором) со встроенным блоком питания (для питания других устройств, типа приемников и т.п.) .
engineer_78
Опытный
Сообщения: 126
Зарегистрирован: 04 июн 2014, 13:12
Репутация: 3
Контактная информация:

Re: Тяжелый станок 500х400х200 по алюминию

Сообщение engineer_78 »

UAVpilot писал(а):А это как измеряют? Или это что-то вроде PMPO?
Сейчас будут писать что таких мощностей на таких размерах не добиться , это бред, те кто не моделисты конечно :), у людей от таких цифр глаза на лоб лезут :)
MGG
Мастер
Сообщения: 3673
Зарегистрирован: 08 фев 2016, 16:33
Репутация: 1010
Настоящее имя: Манн Геннадий Геннадьевич
Откуда: Москва
Контактная информация:

Re: Тяжелый станок 500х400х200 по алюминию

Сообщение MGG »

В моем цеху, кто моторы поболее делает для электротранспорта, ходит вокруг моего мотора шпинделя весом хз (руками не поднять точно) и вздыхает, всего 11кВт, давай мой воткнем, размер в два раза меньше, мощности в два раза больше ))
http://www.cnc-club.ru/forum/viewtopic. ... 76#p304076 Поставки оборудования для ваших станков
https://www.instagram.com/dtw.moscow/
dtw.moscow@gmail.com
nik1
Мастер
Сообщения: 8408
Зарегистрирован: 02 окт 2012, 07:37
Репутация: 3628
Откуда: Красногорск
Контактная информация:

Re: Тяжелый станок 500х400х200 по алюминию

Сообщение nik1 »

верят -не верят, меня не парит :)

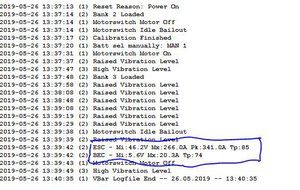

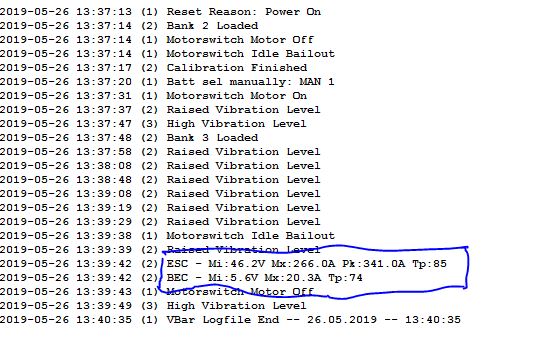

вот полетный лог, телеметрия выдавала больше 12 квт , на скрине видно токи и напругу, перемножением можно посчитать потребляемую мощность
батарея 14 банок литий полимера , емкость 4500 мач, токоотдача 70 С , полетное время 2 минуты до 20% остатка емкости
Вложения
Снимок.JPG (2495 просмотров) <a class='original' href='./download/file.php?id=163445&sid=52501b2feeb6fe9f3a5a1f0584b55110&mode=view' target=_blank>Загрузить оригинал (69.84 КБ)</a>
Аватара пользователя
sima8520
Почётный участник
Почётный участник
Сообщения: 4501
Зарегистрирован: 24 ноя 2016, 23:35
Репутация: 1615
Настоящее имя: Илья
Откуда: Беларусь, Гомель
Контактная информация:

Re: Тяжелый станок 500х400х200 по алюминию

Сообщение sima8520 »

Tp - это КПД?
Аватара пользователя
Dimka
Мастер
Сообщения: 1388
Зарегистрирован: 14 июл 2016, 23:40
Репутация: 344
Настоящее имя: Дима
Откуда: Санкт-Петербург
Контактная информация:

Re: Тяжелый станок 500х400х200 по алюминию

Сообщение Dimka »

MGG писал(а):размер в два раза меньше, мощности в два раза больше
А кто-нибудь может сказать, за счёт чего такое достигается? Какие-нибудь супермагниты?
