ПЛК Mitsubishi Melsec FX2N из 100 руб. платы STM32blue pill

Сообщение Manul78 »

Здравствуйте !
Мы портировали ПЛК Mitsubishi Melsec FX2N на дешевую плату "синяя таблетка" на базе STM32F103C8T6.
Фирменое програмное обеспечение IDE Mitsubishi Developer FX 8, которое поддерживает LD и Ladder Diagram (язык графической релейной логики)
Обучающая программа от Misubishi FX Trainer
Всё на русском языке.
Документация на русском.
Нужны ваши отзывы и тесты.
Сайт с информацией и пошаговой инструкцией для быстрого старта на русском языке http://bp-plc.ru/mediawiki/index.php/%D ... 1%86%D0%B0
Программное обеспечение и прошивка для "таблетки" там-же...
Подробная инструкция как всё настроить там-же...
На данном этапе проект НЕ коммерческий и предназначен для студентов, любителей и просто интересующихся автоматизацией и ПЛК.
Ограничения: программа будет выполняться до 250 шагов, вы можете использовать 4 входа(X0-X3) и 4 выхода(Y0-Y3). По шинам модбус - в режиме слейва ограничения нет, в режиме мастера только 2 запроса из 128 возможных. Также в этой версии присутствует шина мастера 1-wire - там тоже можно подключить только 2 устройства из 128 возможных. Сейчас поддерживаются датчики DS18B20.

Заранее благодарны за отзывы, Команда BP-PLC. (Blue Pill PLC)



Последний раз редактировалось Manul78 30 ноя 2018, 10:29, всего редактировалось 1 раз.
vladumur
Мастер
Сообщения: 278
Зарегистрирован: 07 авг 2014, 16:44
Репутация: 37
Откуда: Россия, Красноярский край
Контактная информация:

Re: ПЛК Mitsubishi Melsec FX2N из 100 руб. платы STM32blue p

Сообщение vladumur »

Прошивка без ограничений? Или попробовав, нужно покупать прошивку без ограничений?
Аватара пользователя
N1X
Мастер
Сообщения: 3653
Зарегистрирован: 16 фев 2015, 21:19
Репутация: 1645
Настоящее имя: Владимир
Откуда: Беларусь, Гомель
Контактная информация:

Re: ПЛК Mitsubishi Melsec FX2N из 100 руб. платы STM32blue p

Сообщение N1X »

Я так понимаю, этот тот же проект, о котором писали на хабре?
https://habr.com/post/424733/
Ну и, собственно, как там в комментах и писали: это не ПЛК, это программная часть, от ПЛК. Хорошее помехоустойчивое надежное железо сделать сможет далеко не каждый :)
Но это придирка к названию, а вообще штука отличная конечно, может пригодиться :) Вот еще где она однозначно будет к месту, так это в учебных заведениях, где готовят спецов по промышленной автоматизации. Ибо почти во всех современных ПЛК нихрена нет, ибо бабла нет. А на этой штуке хоть в железе можно увидеть, как написанный своими руками проект работает. Симуляция этого не заменит хотя бы чисто психологически...
Аватара пользователя
ART_ME
Мастер
Сообщения: 393
Зарегистрирован: 17 ноя 2015, 18:05
Репутация: -40
Контактная информация:

Re: ПЛК Mitsubishi Melsec FX2N из 100 руб. платы STM32blue p

Сообщение ART_ME »

N1X писал(а):Ну и, собственно, как там в комментах и писали: это не ПЛК, это программная часть, от ПЛК. Хорошее помехоустойчивое надежное железо сделать сможет далеко не каждый :)
Но это придирка к названию, а вообще штука отличная конечно, может пригодиться :)
То, что это не ПЛК, полностью согласен.

Я вот тоже где-то год назад купил две платки с STM32 с той же целью - заменить ПЛК в случае острой необходимости.
Необходимость такая так и не представилась, но платки я выкидывать не буду. Как и все приблуды к ним, включая софт.

На мой взгляд представление STM32 как ПЛК в принципе ошибочно, так как доступный софт STM32 позволяет обходиться без этих всяких корявых LADR,
ибо в отличие от ПЛК владелец STM32 имеет доступ к программированию практически на всех языках, включая бэйсик.

А вот что хотелось бы увидеть, так это FBD типа овеновского в их ПР.
Потому как хоть овен и "ниочинь", но альтернативы их ПР с FBD не существует.
Никогда не спорьте с дураками. Они опустят Вас до своего уровня и победят за счет опыта.
Аватара пользователя
Lexxa
Мастер
Сообщения: 2703
Зарегистрирован: 16 дек 2011, 16:48
Репутация: 319
Настоящее имя: Алексей
Откуда: ryazan
Контактная информация:

Re: ПЛК Mitsubishi Melsec FX2N из 100 руб. платы STM32blue p

Сообщение Lexxa »

Что есть ПР с FBD?
Если это Function Block Diagram, то Овен, конечно же, не первый кто это реализовал) :D
:bender:
Аватара пользователя
ART_ME
Мастер
Сообщения: 393
Зарегистрирован: 17 ноя 2015, 18:05
Репутация: -40
Контактная информация:

Re: ПЛК Mitsubishi Melsec FX2N из 100 руб. платы STM32blue p

Сообщение ART_ME »

Lexxa писал(а):Что есть ПР с FBD?
Если это Function Block Diagram, то Овен, конечно же, не первый кто это реализовал) :D
Конечно не первый.
Но на таком уровне никто FBD не реализовывал.
На уровне, вообще не требующего никаких знаний программирования. Коими и обладают 90% наладчиков\техников отечественной промышленности.
Никогда не спорьте с дураками. Они опустят Вас до своего уровня и победят за счет опыта.
Manul78
Новичок
Сообщения: 33
Зарегистрирован: 22 июл 2017, 13:24
Репутация: 21
Настоящее имя: Калгин Андрей Васильевич
Контактная информация:

Re: ПЛК Mitsubishi Melsec FX2N из 100 руб. платы STM32blue p

Сообщение Manul78 »

N1X писал(а):Я так понимаю, этот тот же проект, о котором писали на хабре?
https://habr.com/post/424733/

Но это придирка к названию, а вообще штука отличная конечно, может пригодиться :) Вот еще где она однозначно будет к месту, так это в учебных заведениях, где готовят спецов по промышленной автоматизации. Ибо почти во всех современных ПЛК нихрена нет, ибо бабла нет. А на этой штуке хоть в железе можно увидеть, как написанный своими руками проект работает. Симуляция этого не заменит хотя бы чисто психологически...
Спасибо за тёплые слова. Да это тот самый проект. Правда он перенес уже достаточно изменений в лучшую сторону.
Наша цель как раз простой и дешевый ПЛК для студентов и любителей автоматизации.
Manul78
Новичок
Сообщения: 33
Зарегистрирован: 22 июл 2017, 13:24
Репутация: 21
Настоящее имя: Калгин Андрей Васильевич
Контактная информация:

Re: ПЛК Mitsubishi Melsec FX2N из 100 руб. платы STM32blue p

Сообщение Manul78 »

vladumur писал(а):Прошивка без ограничений? Или попробовав, нужно покупать прошивку без ограничений?
На даном этапе это НЕ КОММЕРЧЕСКИЙ проект.
Аватара пользователя
ART_ME
Мастер
Сообщения: 393
Зарегистрирован: 17 ноя 2015, 18:05
Репутация: -40
Контактная информация:

Re: ПЛК Mitsubishi Melsec FX2N из 100 руб. платы STM32blue p

Сообщение ART_ME »

Manul78 писал(а):Наша цель как раз простой и дешевый ПЛК для студентов и любителей автоматизации.
Любители автоматизации LD не занимаются, он им нафиг не нужен.
LD - это удел профессиональных разработчиков узкой специализации.
Вы явно оторваны от реальности.
Никогда не спорьте с дураками. Они опустят Вас до своего уровня и победят за счет опыта.
Аватара пользователя
wldev
Мастер
Сообщения: 1639
Зарегистрирован: 24 янв 2012, 16:04
Репутация: 510
Настоящее имя: Сергей Бочаров
Откуда: Новосибирск
Контактная информация:

Re: ПЛК Mitsubishi Melsec FX2N из 100 руб. платы STM32blue p

Сообщение wldev »

А как вы портировали? Сниффером?
И законно ли это? Авторские права и прочее..
Новости: https://t.me/wldevruch
Обсуждения: https://t.me/wldevgr
Аватара пользователя
N1X
Мастер
Сообщения: 3653
Зарегистрирован: 16 фев 2015, 21:19
Репутация: 1645
Настоящее имя: Владимир
Откуда: Беларусь, Гомель
Контактная информация:

Re: ПЛК Mitsubishi Melsec FX2N из 100 руб. платы STM32blue p

Сообщение N1X »

Так никто ж ниче не воровал... Есть код под МК. А где юзер берет МК и GX Developer - его дело. Программы писать не запрещено, и зловредом эта прошивка не является...
Аватара пользователя
ART_ME
Мастер
Сообщения: 393
Зарегистрирован: 17 ноя 2015, 18:05
Репутация: -40
Контактная информация:

Re: ПЛК Mitsubishi Melsec FX2N из 100 руб. платы STM32blue p

Сообщение ART_ME »

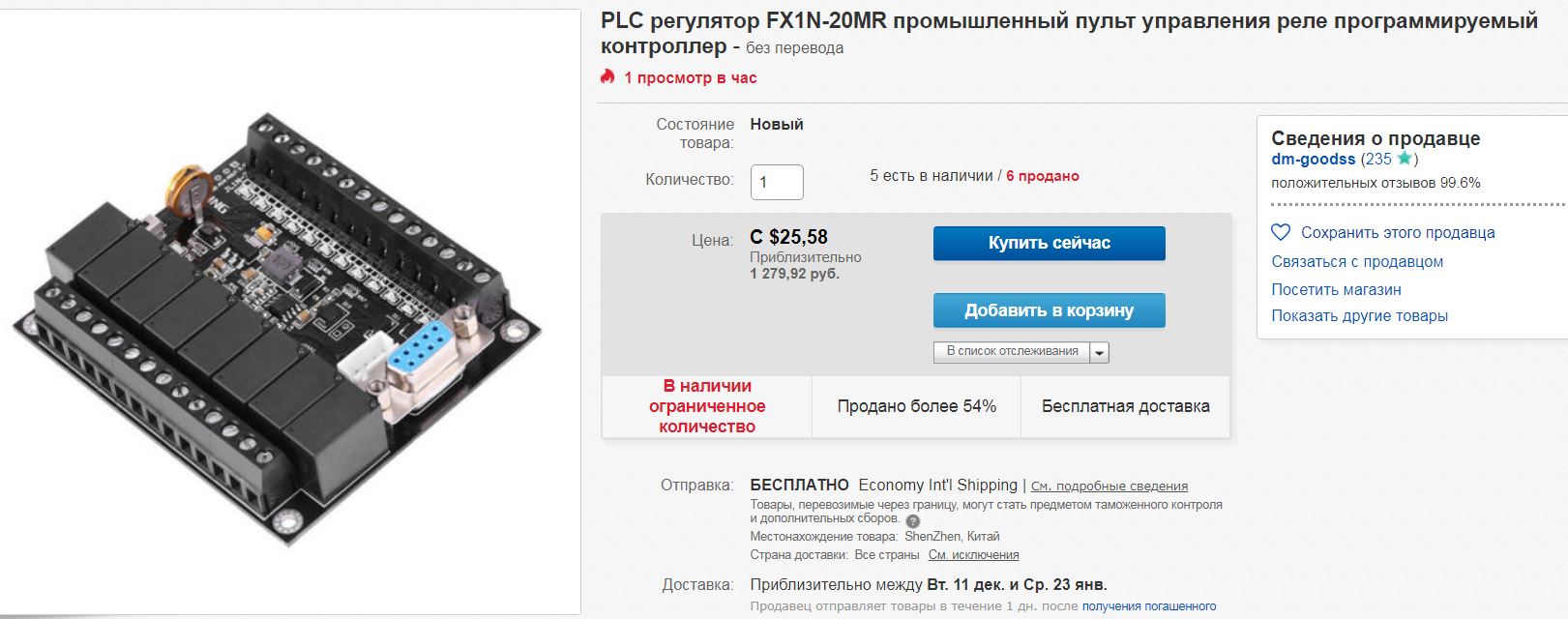

N1X писал(а):Так никто ж ниче не воровал... Есть код под МК. А где юзер берет МК и GX Developer - его дело.
Не здесь случаем? :mrgreen:
Вложения
0386cee12b9942bb93e88d87115e322a.jpg (7057 просмотров) <a class='original' href='./download/file.php?id=151167&sid=74acf48c8177e0d14fdf79318b5466c7&mode=view' target=_blank>Загрузить оригинал (285.66 КБ)</a>
Никогда не спорьте с дураками. Они опустят Вас до своего уровня и победят за счет опыта.
VitalikD
Мастер
Сообщения: 305
Зарегистрирован: 29 авг 2013, 20:17
Репутация: 41
Контактная информация:

Re: ПЛК Mitsubishi Melsec FX2N из 100 руб. платы STM32blue p

Сообщение VitalikD »

Надо шоб с иек девелопером работало и через штатный юэсби. Китайский эмулятор 3n за 30$ вполне себе функционирует. Там уже и питание и развязанные входы\выходы. Правда некоторых модулей нет, зато шим 100кГц вместо 1к в оригинале, и вроде даже не один, а несколько.
Ага, с юэсби работает. Если еще и к иек девелоперу подключится, старикам и детям можно играться.
Manul78
Новичок
Сообщения: 33
Зарегистрирован: 22 июл 2017, 13:24
Репутация: 21
Настоящее имя: Калгин Андрей Васильевич
Контактная информация:

Re: ПЛК Mitsubishi Melsec FX2N из 100 руб. платы STM32blue p

Сообщение Manul78 »

Модули оптической развязки по Входам и Выходам покупаются на Али за копейки...

https://ru.aliexpress.com/item/5V-4-Cha ... bUUjJ6tIP8


https://ru.aliexpress.com/item/4-12-24- ... LNWeYsSmis

4 Входа + 4 Выхода релейных + Blue Pill stm32f103c8t6 = 300 рублей (5$)

Программное обеспечение от Melsec лежит бесплатно на сайте Mitsubishi.

Я конечно понимаю, что в конце 18-го года третьего тысячелетия народ привык работать с цветными 17-ти дюймовыми операторскими панелями + HMI + брэндовый буржуйский ПЛК сидящий круглосуточно онлайн в облаке... Программировать их мышью не вставая дома с дивана...
Ну что я могу сказать. Завидую белой завистью... Я вот тут неделю назад посчитал минимальный порог вхождения в ПЛК, взяв за отправную точку примитивный климат Signetics... Плюс то да сё... Короче получилось около 50 тыр деревянных.
Вэлкам как говорится... :)
VitalikD
Мастер
Сообщения: 305
Зарегистрирован: 29 авг 2013, 20:17
Репутация: 41
Контактная информация:

Re: ПЛК Mitsubishi Melsec FX2N из 100 руб. платы STM32blue p

Сообщение VitalikD »

Manul78 писал(а):Модули оптической развязки по Входам и Выходам покупаются на Али за копейки...
Копейка плюс копейка плюс питание. И все равно это будет винигрет из проводов ацкого вида. Даже как поделка не годится, только для изучения.
Вот эмуляция 3u за 23.44$ с доставкой. https://ru.aliexpress.com/item/DC24V-PL ... b5631c9-43 Такой же есть с транзисторным выходом, тоже около тридцатки. Атомным реактором ему, конечно, не управлять, но если не использовать 485 порт и ацп, при отдельном питании 24В процессор полностью изолирован. В таком варианте им даже можно управлять не очень опасным оборудованием.
Ну а порог вхождения, так входят те кому надо и куда надо. Для нормальной работы нужен иек девелопер или вокс. В жх никто нормальный проект поднимать не будет и на ладере рисовать тем более. Вот та платка по ссылке к иек подключается. Эта, например, уже нет https://ru.aliexpress.com/item/FX1N-10M ... b5631c9-13 . И вообще в ней ошибки реализации - неправильные результаты при логических операциях с отрицательными числами.
Но Ваш проект тоже забавный. В него можно набить то, чего в фх отродясь небыло. Модулей в арме хватает. Главное чтоб нормальное по его подхватывало, жх мало.
Аватара пользователя
ART_ME
Мастер
Сообщения: 393
Зарегистрирован: 17 ноя 2015, 18:05
Репутация: -40
Контактная информация:

Re: ПЛК Mitsubishi Melsec FX2N из 100 руб. платы STM32blue p

Сообщение ART_ME »

Manul78 писал(а):. Я вот тут неделю назад посчитал минимальный порог вхождения в ПЛК, взяв за отправную точку примитивный климат Signetics... Плюс то да сё... Короче получилось около 50 тыр деревянных.
Чего-чего?
Вложения

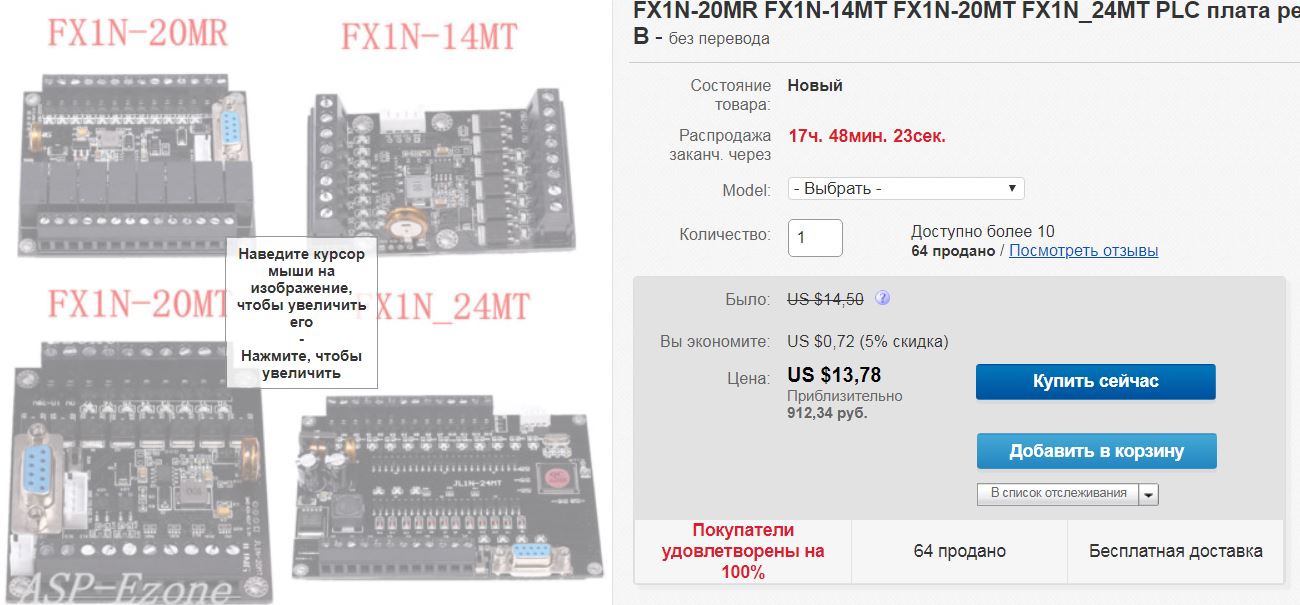

Снимок.JPG (6963 просмотра) <a class='original' href='./download/file.php?id=151183&sid=74acf48c8177e0d14fdf79318b5466c7&mode=view' target=_blank>Загрузить оригинал (133.39 КБ)</a>
