Поглощающие ферритовые фильтры вешают на кабеля с целью обеспечения требований стандартов электромагнитной совместимости. С этой точки зрения экран разрывать не надо - он тоже работает (в том числе) на обеспечение ЭМС.xvovanx писал(а):Вот только на абсолютно всех кабелях vga, hdmi, usb (и китайских и солидных фирм) экран оставляют целым, может по экрану помехи тоже "не проч пробежаться"...
Феррит на проводе - миф или реальность :)
- Сергей Саныч
- Мастер
- Сообщения: 9116
- Зарегистрирован: 30 май 2012, 14:20
- Репутация: 2858
- Откуда: Тюмень
- Контактная информация:
Re: Феррит на проводе - миф или реальность :)
Чудес не бывает. Бывают фокусы.
- Леонид Владимирович
- Мастер
- Сообщения: 338
- Зарегистрирован: 07 дек 2018, 09:11
- Репутация: 34
- Настоящее имя: Леонид Владимирович
- Контактная информация:
Re: Феррит на проводе - миф или реальность :)
Не бегает,а убегает. А если экран не заземлён, то и прок от него сомнительный, все крысы на месте останутся, может даже ещё хуже будет.lkbyysq писал(а):Помеха стало быть сродни биссектрисе.
Такая же крыса, только бегает не по углам, а по экранам.
Должно быть у других людей слишком длинная жизнь, если они могут себе позволить фрезеровать на скорости меньше 10 м/мин...
-
- Мастер
- Сообщения: 2141
- Зарегистрирован: 14 май 2016, 09:40
- Репутация: 327
- Настоящее имя: Станислав Ерофеев
- Откуда: Санкт-Петербург
Re: Феррит на проводе - миф или реальность :)
Сложнее все, Леонид Владимирович.
Экран - одно.
Феррит - другое.
Другой феррит - третье.
Экран, заземленный со стороны источника - четвертое.
Со стороны приемника - пятое.
С обоих сторон - шестое.
Разным крысам - разные ловушки.
А значит и феррит на проводе - реальность для определенных типов помех.
Мы то какую помеху ловим?
Экран - одно.
Феррит - другое.
Другой феррит - третье.
Экран, заземленный со стороны источника - четвертое.
Со стороны приемника - пятое.
С обоих сторон - шестое.
Разным крысам - разные ловушки.
А значит и феррит на проводе - реальность для определенных типов помех.
Мы то какую помеху ловим?
-
- Мастер
- Сообщения: 827
- Зарегистрирован: 29 авг 2014, 19:29
- Репутация: 188
- Откуда: Тульская область
- Контактная информация:
Re: Феррит на проводе - миф или реальность :)
Ферриты на перемычках импульсного БП. Производитель - Дельта. Эти БП ставились когда-то в циски. Бывает так, что на вывод диода надета ферритовая бусина, причем вообще мелкая.
- Леонид Владимирович
- Мастер
- Сообщения: 338
- Зарегистрирован: 07 дек 2018, 09:11
- Репутация: 34
- Настоящее имя: Леонид Владимирович
- Контактная информация:
Re: Феррит на проводе - миф или реальность :)
Вы совершенно правы. Простота, она, иногда, хуже воровства бывает.lkbyysq писал(а):Сложнее все, Леонид Владимирович.
Экран - одно.
Феррит - другое.
Другой феррит - третье.
Экран, заземленный со стороны источника - четвертое.
Со стороны приемника - пятое.
С обоих сторон - шестое.
Разным крысам - разные ловушки.
А значит и феррит на проводе - реальность для определенных типов помех.
Мы то какую помеху ловим?
Многим помехам может быть RC-фильтры бы лучше помогли. А тут прослеживается идея загнать всех крыс в один ферритовый амбар, не особо разбирая, где крысы, а где полезные сигналы.
Должно быть у других людей слишком длинная жизнь, если они могут себе позволить фрезеровать на скорости меньше 10 м/мин...
- N1X
- Мастер
- Сообщения: 3653
- Зарегистрирован: 16 фев 2015, 21:19
- Репутация: 1645
- Настоящее имя: Владимир
- Откуда: Беларусь, Гомель
- Контактная информация:
Re: Феррит на проводе - миф или реальность :)
Это не феррит на перемычке, это как раз поглощающий фильтр. На ногах диода с той же целью вешается.Andy52280 писал(а):Ферриты на перемычках импульсного БП.
Почитать можно здесь: http://tqfp.org/parts/ferrite-beads.html
- NightV
- Почётный участник
- Сообщения: 6599
- Зарегистрирован: 30 дек 2011, 09:14
- Репутация: 2279
- Настоящее имя: Владимир Айрапетян
- Откуда: Israel
- Контактная информация:
Re: Феррит на проводе - миф или реальность :)
вот я вас не пойму... вы думаете это маркетинг?)
уже давно за нас подумали, умные дядьки, с умными приборами.. и сказали вешать фериты))) ну на провода имею ввиду)
уже давно за нас подумали, умные дядьки, с умными приборами.. и сказали вешать фериты))) ну на провода имею ввиду)
Всё просто! если знаешь КАК!
- Тенгель
- Почётный участник
- Сообщения: 1814
- Зарегистрирован: 01 май 2012, 13:41
- Репутация: 619
- Откуда: Чита
- Контактная информация:
Re: Феррит на проводе - миф или реальность :)

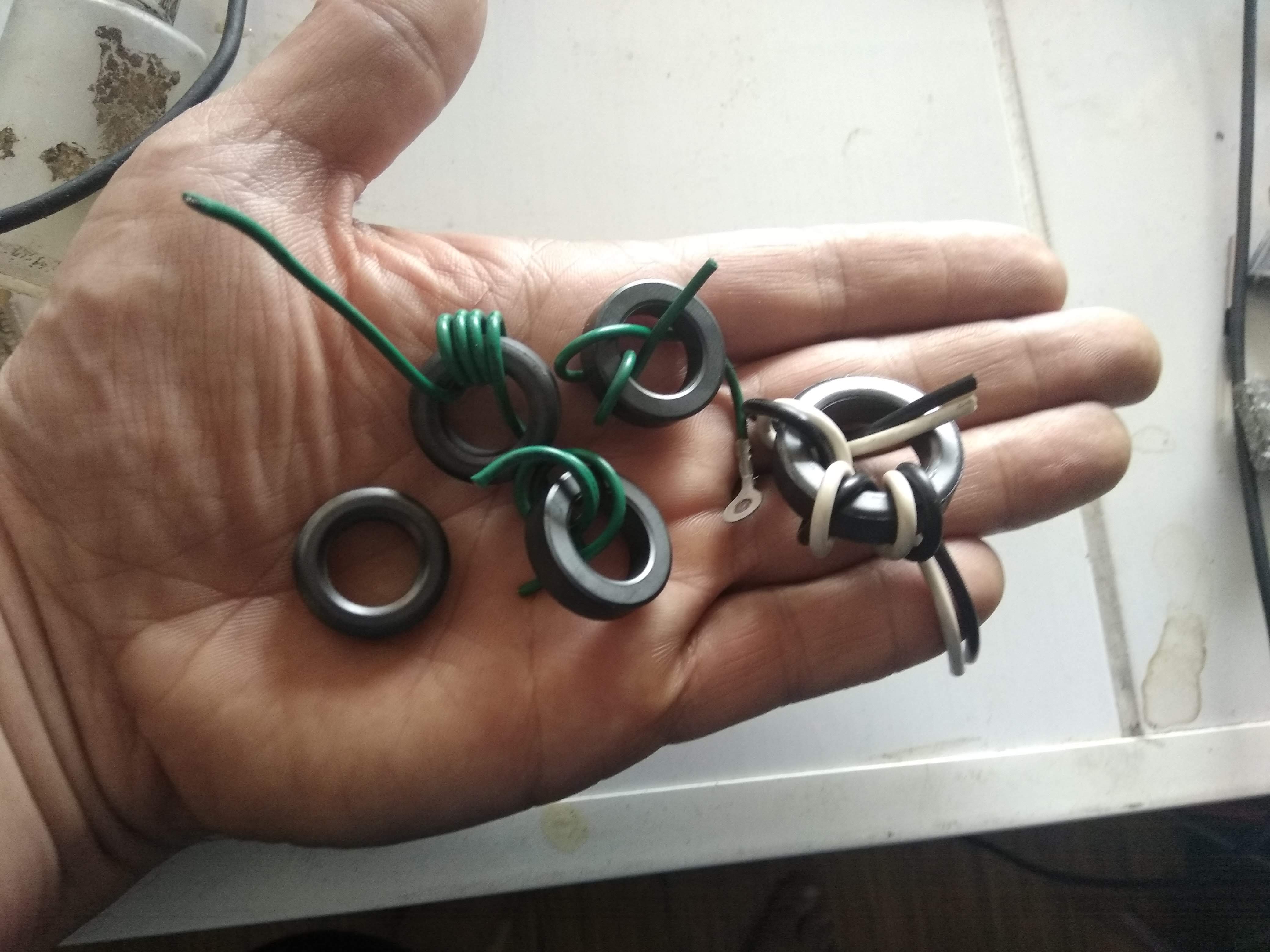

Расковырял сегодня старый лазерный принтер "Панасоник", прежде чем на помойку отнести, вот какое богатство добыл : И это я самые мелкие не стал брать. Я теперь ферриты люблю, всегда ставлю када станочки собираю .NightV писал(а):вот я вас не пойму... вы думаете это маркетинг?)
уже давно за нас подумали, умные дядьки, с умными приборами.. и сказали вешать фериты))) ну на провода имею ввиду)
Подпись отключена за неуплату.
- iMaks-RS
- Мастер
- Сообщения: 1734
- Зарегистрирован: 10 июл 2017, 09:25
- Репутация: 199
- Настоящее имя: Maks
- Откуда: От туда.
- Контактная информация:
Re: Феррит на проводе - миф или реальность :)
после пч обычно ставят синусные фильтры.. но они для движков на 50Гц.. для нашей темы - не годится.. просто по кольцу на фазу и одно общее.Помех будет меньше..
По входу ПЧ обязательно ставить фильтр, что-бы он в сеть помехи не гнал. Хорошо подходят фильтра от больших стоечных ИБП на 1-3кВт.. у не некоторых брендов они стоят отдельно. Рассчитаны на ток до 10А. Не ремонто-пригодные ИБП - с прогаром в плате, идут на списание.. с предварительным выдергиванием фильтра ))
Ещё от ПЧ многое зависит.. я проводил опыты.. брал разные ПЧ, из тех что есть у меня, подключал к одному шпинделю. На расстоянии 3-4 метров стоял включенный осцилл.. на щуп зацеплена "антенна" - кусок провода в воздухе. И смотрел "шум". Фильтров ни каких не подключено. Светодиодное освещение выключено. Хуанянг "гадит" в эфир на частоте 30-37кГц.. амплитуда около 7В IEK Control A-310 - частота в районе 20кГц, амплитуда около 2.5В. Шпиндель подключен 4х метровым проводом, без экрана, 4*2,5.
По входу ПЧ обязательно ставить фильтр, что-бы он в сеть помехи не гнал. Хорошо подходят фильтра от больших стоечных ИБП на 1-3кВт.. у не некоторых брендов они стоят отдельно. Рассчитаны на ток до 10А. Не ремонто-пригодные ИБП - с прогаром в плате, идут на списание.. с предварительным выдергиванием фильтра ))
Ещё от ПЧ многое зависит.. я проводил опыты.. брал разные ПЧ, из тех что есть у меня, подключал к одному шпинделю. На расстоянии 3-4 метров стоял включенный осцилл.. на щуп зацеплена "антенна" - кусок провода в воздухе. И смотрел "шум". Фильтров ни каких не подключено. Светодиодное освещение выключено. Хуанянг "гадит" в эфир на частоте 30-37кГц.. амплитуда около 7В IEK Control A-310 - частота в районе 20кГц, амплитуда около 2.5В. Шпиндель подключен 4х метровым проводом, без экрана, 4*2,5.
- шпиндель
- Мастер
- Сообщения: 1794
- Зарегистрирован: 23 янв 2016, 17:57
- Репутация: 900
- Настоящее имя: Дмитрий
- Откуда: Бологое
- Контактная информация:
Re: Феррит на проводе - миф или реальность :)
а феррит надо под частоту подбирать ?iMaks-RS писал(а):Хуанянг "гадит" в эфир на частоте 30-37кГц.. амплитуда около 7В IEK Control A-310 - частота в районе 20кГц, амплитуда около 2.5В.
- xvovanx
- Мастер
- Сообщения: 3663
- Зарегистрирован: 25 фев 2016, 12:27
- Репутация: 900
- Настоящее имя: Владимир
- Откуда: Latvia
- Контактная информация:
Re: Феррит на проводе - миф или реальность :)
Те что придуманы одевать на кабеля для фильтрации помех уже подобранышпиндель писал(а):а феррит надо под частоту подбирать ?
