Шестеренки на самодельном станке с чпу

[michael-yurov]

http://www.k2x2.info/kompyutery_i_inter ... #metkadoc3

вот посмотрите

Посмотрел.
Не увдел ничего и близко соответствущего заявленному

шестерни и любые передачи и вообще 3d модели в компасе 3д классно делать. Позволяет считать и строить 3d модели любых передач

[tvv7-7-7]

https://www.youtube.com/watch?v=GP45yHm7MwU
https://www.youtube.com/watch?v=nYzxB8p0-n8
самое главное что все проектируется размер в размер и для машиностроения...то есть если есть зубонарезной по металлу с ЧПУ отправляем и он режет

[tvv7-7-7]

а вот интересное видео...самый для технарей...вспомнил ТММ, улыбнуло
https://www.youtube.com/watch?v=JXeNm4Dl72Q

[michael-yurov]

Все это забавно, но не дает ответов на конкретные вопросы и ничем не помогает решить конкретную задачу.

Если бы мне нужно было разрабатывать и вычерчивать 3d модели редукторов и автомобильных КПП - тогда, наверное, данные инструменты были бы полезны.

[tvv7-7-7]

посмотри в сторону цепной передачи....тебе нужно спроектировать звездочку при заданном шаге цепи (ленты)

[michael-yurov]

посмотри в сторону цепной передачи....тебе нужно спроектировать звездочку при заданном шаге цепи (ленты)

Я знаю.
А еще ленту можно представить, как шестерню большого диаметрра.
Но это ничего не дает.

Как строил вручную раньше. Так и сейчас построил.
Разве что использовал функции параметризации для ускорения процесса.

[tvv7-7-7]

А можно чуть подробнее?

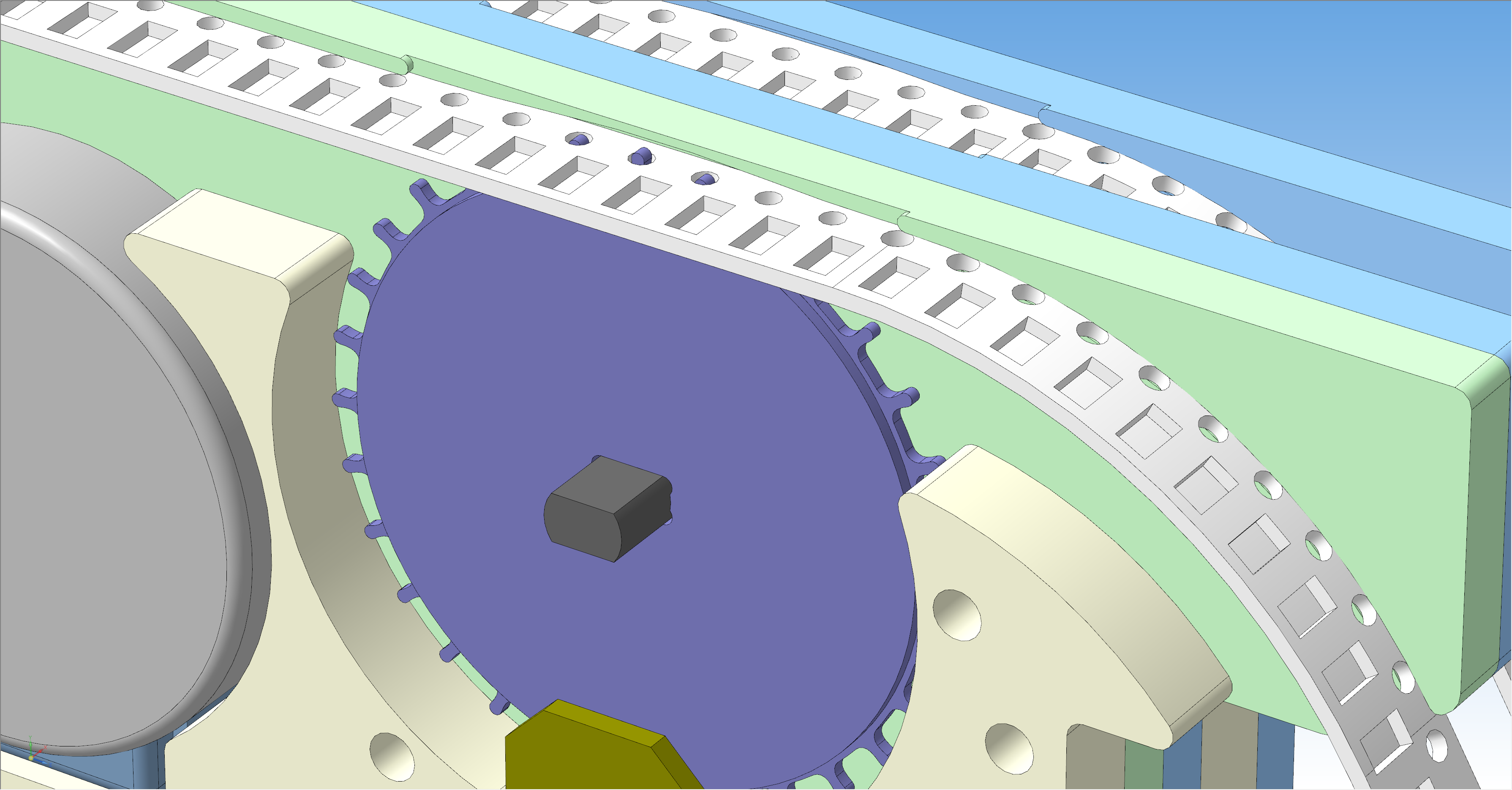

Мне недавно потребовалось построить зацепление зубчатого колеса с лентой SMD компонентов.
Строил вручную, по точкам.

а потом

Но это ничего не дает.
Как строил вручную раньше. Так и сейчас построил.
Разве что использовал функции параметризации для ускорения процесса.

зачем тогда спрашивали? при цепной передаче все нормально получается.

[michael-yurov]

зачем тогда спрашивали?

Ты сказал, что в Компасе классно делать чертежи любых передач, что он позволяет построить любые зацепления.

Я спросил - как именно?
Дал конкретную задачу, которая у меня была.
Ответа не последовало.

при цепной передаче все нормально получается.

Что получается то?
Какое отношение словосочетание "цепная передача" имеет к ответу на мой вопрос?

[tvv7-7-7]

если ленту представить как цепь, а шестерню как звездочка...и исходя из этого провести расчёт. шаг диодов - шаг цепи и считать...

[michael-yurov]

если ленту представить как цепь, а шестерню как звездочка...и исходя из этого провести расчёт. шаг диодов - шаг цепи и считать...

Я так и не понял - зачем представлять? Это как-то упростит задачу?

[tvv7-7-7]

слово представлять - имеет смысл что при расчёте значения брать с ленты, а в программе будет написано шаг цепи - а вы пишите шаг ленты. вот

[michael-yurov]

а в программе будет написано шаг цепи

В КАКОЙ ПРОГРАММЕ?

[tvv7-7-7]

компас3д

[michael-yurov]

Где?

Сейчас ответишь, что в библиотеке?
Скриншот можешь показать?

[tvv7-7-7]

сейчас установленного компаса нет под рукой. и ведь это нужно вам. или вы хотите чтобы вам все показали, а вам осталось нажать на кнопку построить? Я указал где и с помощью чего это можно сделать. А дальше уже ваши решение или разобраться и пстроить автоматически или вручную делать!

[michael-yurov]

сейчас установленного компаса нет под рукой.

Ну, ок.
Т.е. ты просто так ляпнул в надежде, что никто не будет вдаваться в подробности?: http://www.cnc-club.ru/forum/viewtopic. ... 40#p290451

и ведь это нужно вам.

Логично.
Мне нужно, я и сделал.

или вы хотите чтобы вам все показали, а вам осталось нажать на кнопку построить?

Такой вариант меня бы тоже устроил.
С тем лишь замечанием, что моя конечная цель не звездочку построить, а понять, о чем именно ты говорил в своем сообщении.

шестерни и любые передачи и вообще 3d модели в компасе 3д классно делать. Позволяет считать и строить 3d модели любых передач

Я указал где и с помощью чего это можно сделать.

Нет, не указал.
Ни где, ни с помощью чего.

Все что ты сказал, это то, что это можно сделать в Компас 3D (это и ежу понятно, т.к. это чертежная программа),
и сказал, что в Компас 3D есть подключаемые библиотеки, которые могут решать схожие задачи (это как бы тоже ни для кого не секрет).

А дальше уже ваши решение или разобраться и пстроить автоматически или вручную делать!

Разобраться с чем?

Я уже построил вручную, но это никак не приблизило меня к ответу на вопрос, как именно ты предлагаешь строить.

С тем же успехом можно сказать, что калькулятор позволяет строить модели любых передач.
И лист бумаги позволяет, и карандаш...

[NKS]

Миша, а как ты по точкам профиль строил?

[michael-yurov]

Миша, а как ты по точкам профиль строил?

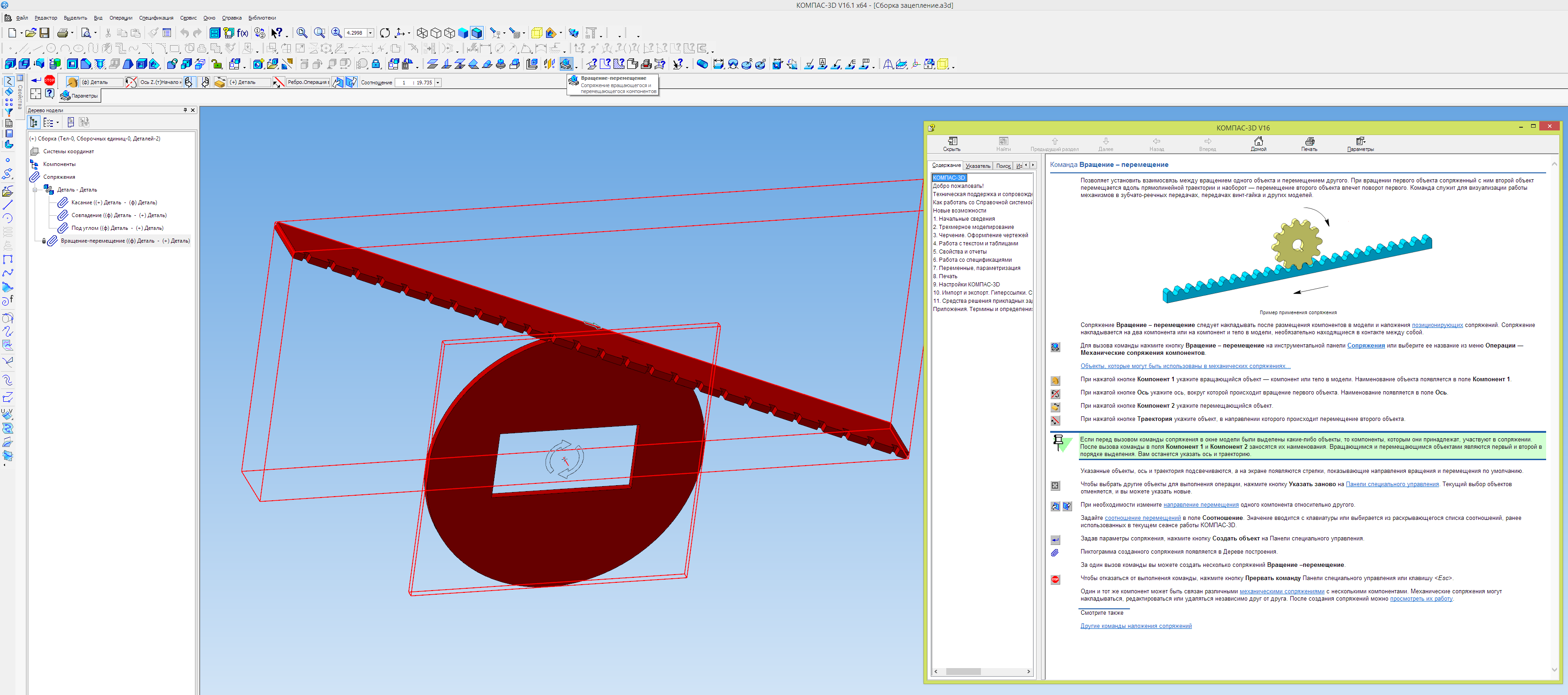

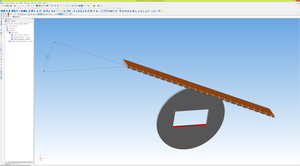

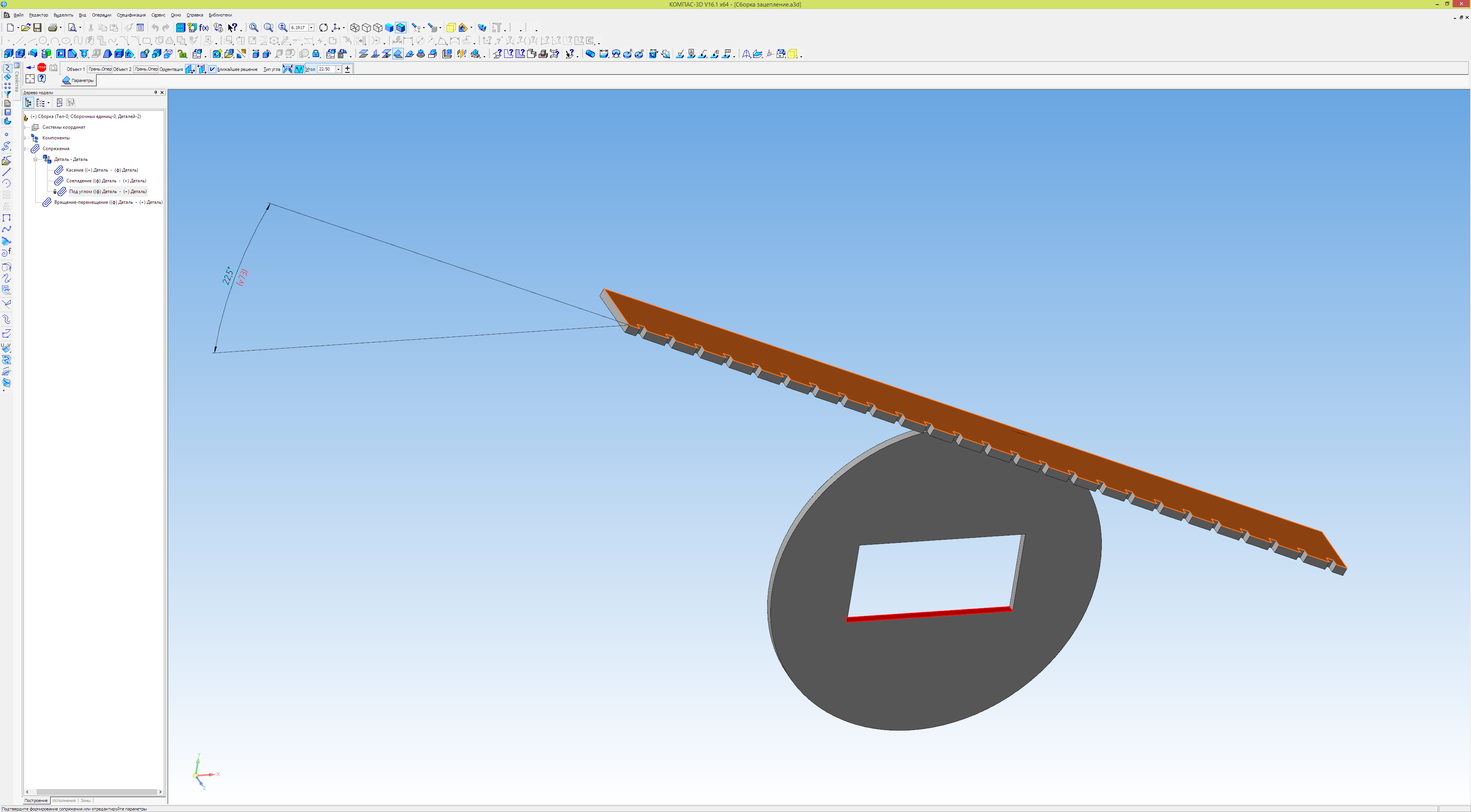

Сделал две такие детали:

Заготовку шкива (диаметр был известен, исходя из количества зубов и шага отверстий в ленте)
И условную ленту с нужным шагом и известной шириной прорезей.

Наложил ограничения на взаимное расположение деталей.
- диск зафиксировал
- касание цилиндрической и плоской поверхности
- совпадение задних плоскостей (просто, чтобы не расползалось)
и, главное, наложил ограничение
- Вращение - Перемещение

Далее менял угол одной детали относительно другой и сохранял двухмерный вид спереди в один и тот же чертеж.
Удалил лишнее. Оставил вертикальные грани прорезей в ленте.

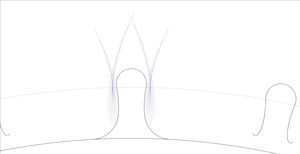

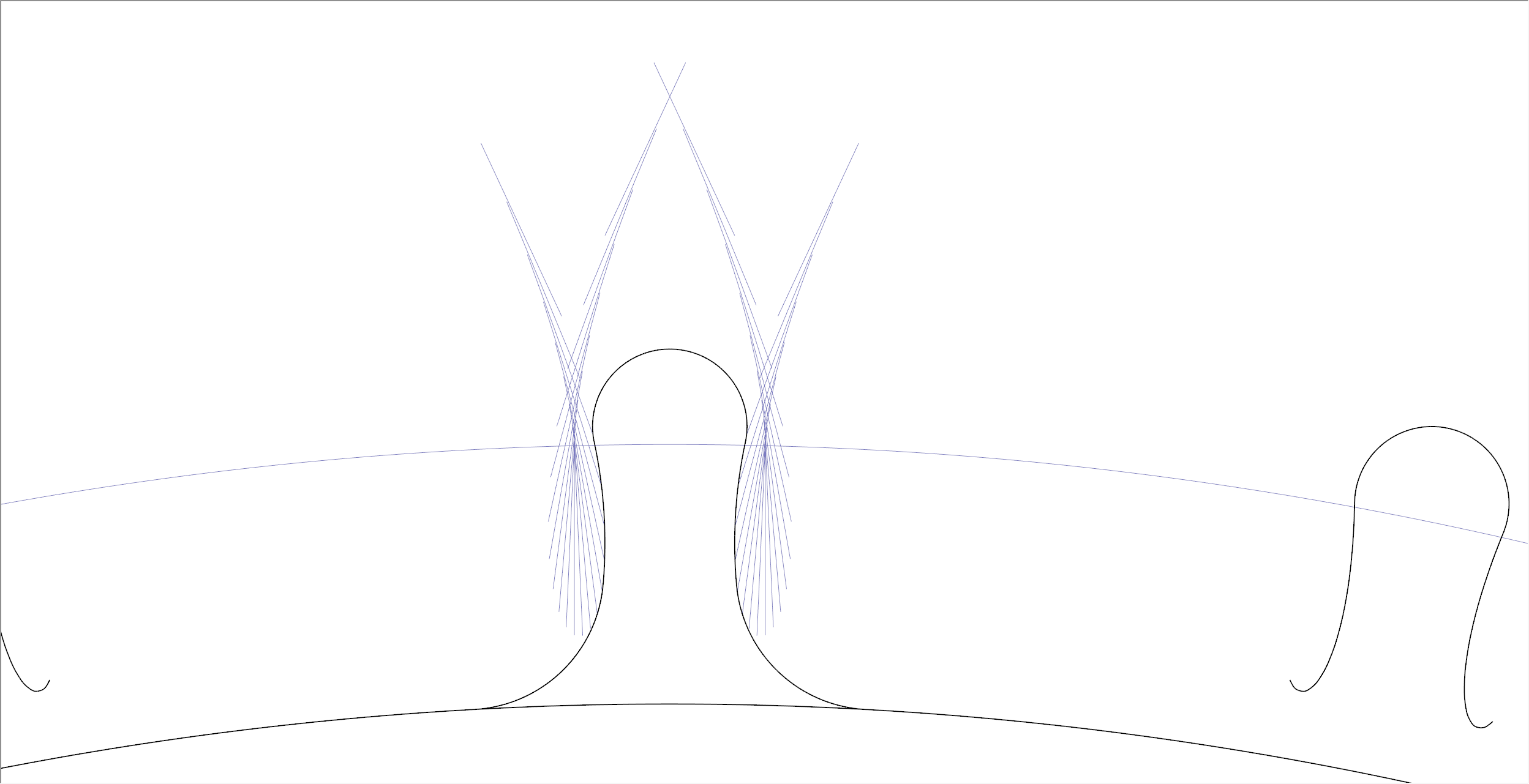

Получилась такая картинка:

Ну а дальше - соединил кривой, убрал лишнее, и получился нужный мне профиль зуба.

[NKS]

Кропотливый процесс. Я подумал что ты как то проще делал.

[michael-yurov]

Кропотливый процесс. Я подумал что ты как то проще делал.

Можно было сделать все в 2D наклоняя чертеж ленты и сдвигая ее с каждым шагом на нужное расстояние.
Но мне было лень.
