Re: Платы проекта PinCET (готовим замену MESA) linuxcnc

Сообщение mmv »

Ходор писал(а):Может ли LinuxCNC на горячую модифицировать программу в процессе выполнения (т.е. в процессе работы станка)?
Это как программу написать.
Ходор писал(а):Можно ли управлять настройками драйвера Гибридного ШД (изменять момент путём управления напряжением питания драйвера, либо ещё как) так же на ходу (т.е. в процессе работы станка)?
Нет, нельзя. Может просто ваши задачи как-то по другому решаются?
Комплект плат PinCET для модернизации станков на Linuxcnc.
http://www.cnc-club.ru/forum/viewtopic. ... 16#p268407
mmv
Мастер
Сообщения: 609
Зарегистрирован: 24 май 2016, 21:58
Репутация: 33
Контактная информация:

Re: Платы проекта PinCET (готовим замену MESA) linuxcnc

Сообщение mmv »

alex030272 писал(а):Моя комплектация:
1. 3 оси, гибридные ШД Step/Dir,
2. хочу задействовать их энкодеры 3 шт (по умолчанию энкодер просто к драйверу подключен, но будут заводиться на плату энкодеров),
3. драйверы - аналог Leadshine HBS86H (голубой такой) 3 шт, но будут стоять обычные типа DM860H,
4. 6 концевиков NPN SN04-N зеленые трехпроводные (3 - Home+Limit и 3 - Limit),
5. E-stop,
6. Probe (обязательно).
7. LinuxCNC
Сейчас все работает на обычной BOB LPT плате опторазвязки.
Назовите пожалуйста цену комплекта c MAIN-PCI.
В связи с карантином какие сроки? Какая предоплата? +79двашесть45ОО56девять. В Ватсапп или почту жду ответ.
Комплект для реализации ваших идей будет стоить 13200 (MAIN ENCODERS IO SD)
Комплект плат PinCET для модернизации станков на Linuxcnc.
http://www.cnc-club.ru/forum/viewtopic. ... 16#p268407
ex71
Мастер
Сообщения: 697
Зарегистрирован: 18 май 2019, 13:23
Репутация: 96
Настоящее имя: Андрей
Контактная информация:

Re: Платы проекта PinCET (готовим замену MESA) linuxcnc

Сообщение ex71 »

Ходор писал(а):взаимосвязь между количеством "ДОПУСТИМЫХ" пропусков шагов (которые программа в дальнейшем компенсирует) и моментом развиваемым ШД. (При этом, возможно, отпадает надобность в гибридном драйвере для гибридного ШД)
вы описали работу ПИД?
В теории если взять текущее рассогласование и выводить его на некий внешний элемент (управляемый БП) то можно менять напряжение питания. Но это попытка изобрести колесо когда у вас уже есть велосипед и вы им каждый день пользуетесь.
Но лучше всего взять микропроцессор, написать на нем математическую логику, по которой "рассогласование" будет преобразовываться в некий коэффициент, который путем некоторых дополнительных мат. функций будет преобразовываться в скважность ШИМ. А вот шим уже подавать на "Н сборку" полевиков. Таким образом можно менять напряжение от -V до +V. Заставляя мотор крутиться с нужной скоростью и направлением. Сборку до 4А можно прикупить в чип и дипе за 55р например AP9930M. Там обвязки будет 2 транзистора и 8 резисторов, и еще 2 кондера. Схема рабочая, я на ней драйвер для радио игрушки делал. В целом 2 такие сборки могут управлять одним шаговым мотором. Или 2 DC.
Хотя конечно можно купить драйвер ШД на алике в виде одной готовой микрухе за 55р сразу на одни мотор.. Но как же творческая мысль? Полет програмерской фантазии об управляемом с компа драйвере ??
А если питание от 220В, то можно еще взять транс от старого телевизора и мониторя напряжение на выходе выпрямителя организовать управление на симисторе входным (в транс) напряжением. Тогда еще и вольтаж самого драйвера получится менять в любых пределах.
Но так как микропроцессор будет работать быстрее чем связка - энкодер->LCNC->драйвер, то лучше энкодер завести сразу в драйвер минуя LCNC. Так что останется организовать логику чтения энкодера, но это всего лишь 3 бинарных сигнала. Самое сложное будет в реализации математики расчета конечного напряжения на выходе БП, это займет я думаю всего лишь пару месяцев отката прошивки. Так что через 3-4 месяца можно выйти на рынок со своими драйверами баранами

alex030272 писал(а):1. 3 оси, гибридные ШД Step/Dir,
2. хочу задействовать их энкодеры 3 шт (по умолчанию энкодер просто к драйверу подключен, но будут заводиться на плату энкодеров),
Не морочьте себе голову на данном этапе, линейка/энкодер - потом подключите, что есть в наличии. На сколько мне известно они взаимозаменяемы по интерфейсу.
Тип концевиков/кнопок/датчиков не важен - главное их подключать чтобы на порт карты приходил плюс.
alex030272
Кандидат
Сообщения: 41
Зарегистрирован: 19 апр 2020, 21:11
Репутация: 2
Настоящее имя: Александр
Контактная информация:

Re: Плата управления ЧПУ под LinuxCNC (готовим замену 7i77+5

Сообщение alex030272 »

mmv писал(а):Для всех интересующихся STEP-DIR реализацией:
На данный момент в плате MAIN вся логика реализована, драйвер тоже написан.
У нас это дело оттестировано на вот таком драйвере
Вложение DSC04056.JPG больше недоступно
Всё работает.
Других драйверов с моторами у нас пока нет, поэтому тестирование затягивается

Нужно тестировать на других драйверах.
У sergey_s при попытке управления, драйвер (модель не помню) уходит в ошибку. Пока не удалось понять по какой причине это происходит.
Я так понимаю это такой же драйвер как у меня или нет?

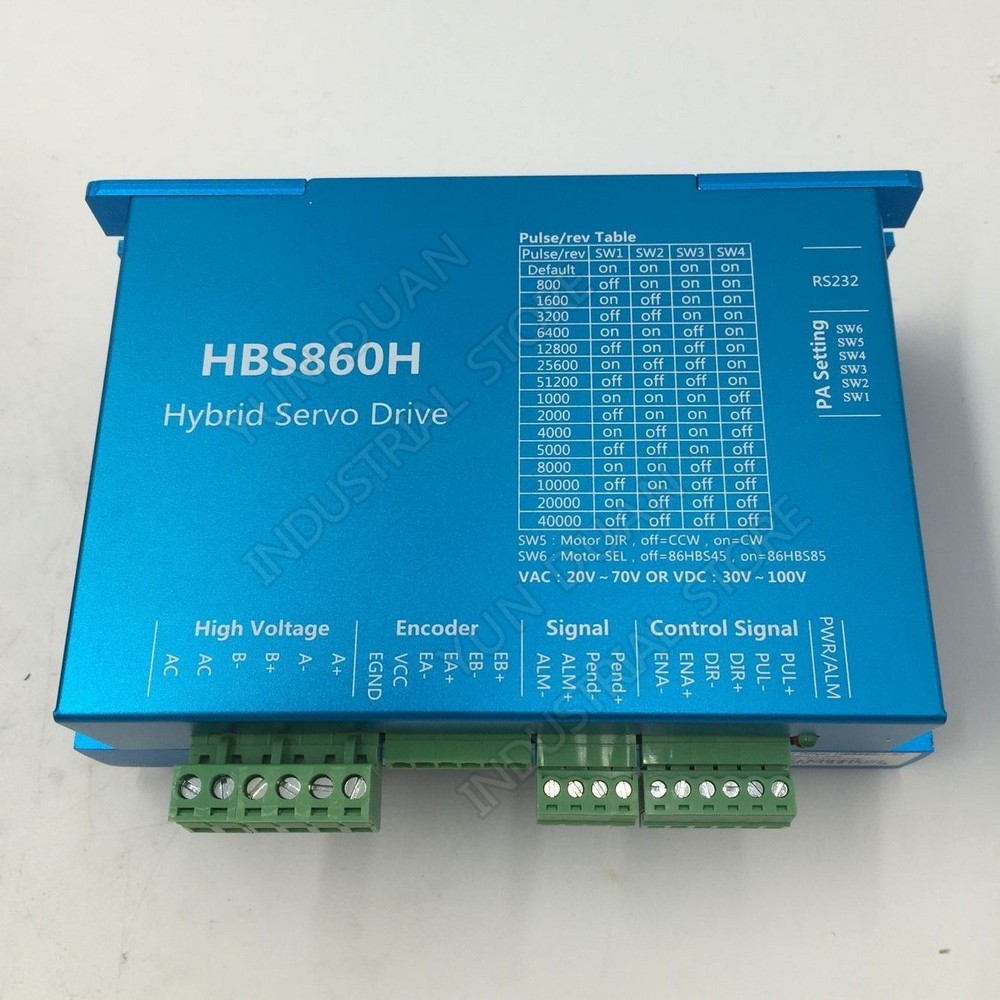

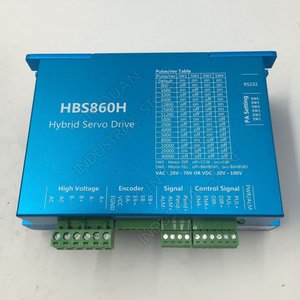

Драйвер HBS860H.jpg (4282 просмотра) <a class='original' href='./download/file.php?id=180590&sid=a707514ac752434065e5d4cecb3fca3c&mode=view' target=_blank>Загрузить оригинал (186.9 КБ)</a>
Драйвер для такого драйвера есть? И где его найти, весь форум перелопатил, так и не понял где свежие драйвера лежат. Вообще все как то беспорядочно и сумбурно. Очень бы хотелось получить всю информацию и нужные драйверы в одном месте, и не рыскать во разным веткам форума.
mmv
Мастер
Сообщения: 609
Зарегистрирован: 24 май 2016, 21:58
Репутация: 33
Контактная информация:

Re: Платы проекта PinCET (готовим замену MESA) linuxcnc

Сообщение mmv »

Все драйвера в топе темы по настройке. Ну описанный момент был больше года назад. Sd управление много у кого уже работает. Ну по отзывам проблем с этим нет.
Комплект плат PinCET для модернизации станков на Linuxcnc.
http://www.cnc-club.ru/forum/viewtopic. ... 16#p268407
valoniya
Новичок
Сообщения: 17
Зарегистрирован: 01 апр 2020, 08:44
Репутация: 1
Контактная информация:

Re: Платы проекта PinCET (готовим замену MESA) linuxcnc

Сообщение valoniya »

Hi!
Нужна плата PWM. На почте никто не отвечает.
mmv
Мастер
Сообщения: 609
Зарегистрирован: 24 май 2016, 21:58
Репутация: 33
Контактная информация:

Re: Платы проекта PinCET (готовим замену MESA) linuxcnc

Сообщение mmv »

На какой почте?
Вам нужна только плата pwm?
Маин у вас есть?
Комплект плат PinCET для модернизации станков на Linuxcnc.
http://www.cnc-club.ru/forum/viewtopic. ... 16#p268407
valoniya
Новичок
Сообщения: 17
Зарегистрирован: 01 апр 2020, 08:44
Репутация: 1
Контактная информация:

Re: Платы проекта PinCET (готовим замену MESA) linuxcnc

Сообщение valoniya »

Ответ пришел на почту. Ответил.
aerocub
Новичок
Сообщения: 24
Зарегистрирован: 23 июл 2013, 20:50
Репутация: 0
Откуда: Улан-Удэ
Контактная информация:

Re: Платы проекта PinCET (готовим замену MESA) linuxcnc

Сообщение aerocub »

Интересует комплект плат для модернизации 676 фрезера (с перспективой добавить 4 ось) всё на сервах step-dir.
Хочу попробовать ETH-вариант запустить на одноплатном rock64 или лучше для надежности взять PCI ?
Оптические линейки (у меня sino сигнал вроде как ТТЛ там?) проблем с подключением нет?
И для поворотной оси какой энкодер можно будет подцепить (какие характеристики для него должны быть)?
Платы входов выходов вообще нельзя никакие нарастить помимо уже подключенной ETH-IO?
Вроде бы подобрал такой комплект:
MAIN-ETH + Encoders + I/O + SD (+аналоговая ось) + шлейфы
Есть ли в наличии, какая цена?
mmv
Мастер
Сообщения: 609
Зарегистрирован: 24 май 2016, 21:58
Репутация: 33
Контактная информация:

Re: Платы проекта PinCET (готовим замену MESA) linuxcnc

Сообщение mmv »

Да все можно сделать на следующей неделе, цены в шапке, только encoders 1700, а в остальном так же. Если нужно больше IO можем предложиь варианты, скажите сколько нужно вам входов\выходов.
Комплект плат PinCET для модернизации станков на Linuxcnc.
http://www.cnc-club.ru/forum/viewtopic. ... 16#p268407
mmv
Мастер
Сообщения: 609
Зарегистрирован: 24 май 2016, 21:58
Репутация: 33
Контактная информация:

Re: Платы проекта PinCET (готовим замену MESA) linuxcnc

Сообщение mmv »

aerocub писал(а):И для поворотной оси какой энкодер можно будет подцепить (какие характеристики для него должны быть)?
Енкодер инкркрементальный выход sin/cos цифровой, уровень 5 вольт.
Комплект плат PinCET для модернизации станков на Linuxcnc.
http://www.cnc-club.ru/forum/viewtopic. ... 16#p268407
aerocub
Новичок
Сообщения: 24
Зарегистрирован: 23 июл 2013, 20:50
Репутация: 0
Откуда: Улан-Удэ
Контактная информация:

Re: Платы проекта PinCET (готовим замену MESA) linuxcnc

Сообщение aerocub »

Насчитал минимум 15 входов, выходов хватает, но вдруг чего. Хотелось бы как как на PCI версии 32вх/16вых.
mmv писал(а): скажите сколько нужно вам входов\выходов.
Т.е можно больше 20вх/10вых?
mmv
Мастер
Сообщения: 609
Зарегистрирован: 24 май 2016, 21:58
Репутация: 33
Контактная информация:

Re: Платы проекта PinCET (готовим замену MESA) linuxcnc

Сообщение mmv »

Новая версия eth-main поддерживает до 3 стандартных плат io плюс 4/2
Комплект плат PinCET для модернизации станков на Linuxcnc.
http://www.cnc-club.ru/forum/viewtopic. ... 16#p268407
Ходор
Новичок
Сообщения: 5
Зарегистрирован: 14 апр 2020, 13:17
Репутация: 0
Настоящее имя: Сергей Викторович Михайлов
Контактная информация:

Re: Платы проекта PinCET (готовим замену MESA) linuxcnc

Сообщение Ходор »

Подтвердите, пожалуйста, статус ПИ, с которым у меня общение в email, для совершения крайних операций по приобретению.
Texhelp
Новичок
Сообщения: 2
Зарегистрирован: 12 июл 2020, 10:32
Репутация: 0
Настоящее имя: Михаил
Контактная информация:

Re: Платы проекта PinCET (готовим замену MESA) linuxcnc

Сообщение Texhelp »

Добрый день!
А под протокол CW/CCW нет возможности сделать дочернюю плату?

Интересует возможность приобретения коплекта под 5 осей SD и 1 шпиндель PWM
18 входов и 10 выходов
Под Ethernet
mmv
Мастер
Сообщения: 609
Зарегистрирован: 24 май 2016, 21:58
Репутация: 33
Контактная информация:

Re: Платы проекта PinCET (готовим замену MESA) linuxcnc

Сообщение mmv »

Ходор писал(а): статус ПИ
Что значит подтвердить статус Пи. Вы в почте писали ПИ- в...ть
Texhelp писал(а):А под протокол CW/CCW нет возможности сделать дочернюю плату?
Это имеется ввиду не step/dir, а по одному проводу импульсы вперед, а по другому назад?
Ну, тут можно чуток прошивку подправить. Проще, чем плату городить.
Комплект плат PinCET для модернизации станков на Linuxcnc.
http://www.cnc-club.ru/forum/viewtopic. ... 16#p268407
Texhelp
Новичок
Сообщения: 2
Зарегистрирован: 12 июл 2020, 10:32
Репутация: 0
Настоящее имя: Михаил
Контактная информация:

Re: Платы проекта PinCET (готовим замену MESA) linuxcnc

Сообщение Texhelp »

mmv писал(а):Это имеется ввиду не step/dir, а по одному проводу импульсы вперед, а по другому назад?
Ну, тут можно чуток прошивку подправить. Проще, чем плату городить.
Да, именно так.
Это был бы идеальный вариант.
Оцените, пожалуйста, конфигурацию озвученную... ЛС писать не могу...
Ходор
Новичок
Сообщения: 5
Зарегистрирован: 14 апр 2020, 13:17
Репутация: 0
Настоящее имя: Сергей Викторович Михайлов
Контактная информация:

Re: Платы проекта PinCET (готовим замену MESA) linuxcnc

Сообщение Ходор »

mmv писал(а):Что значит подтвердить статус Пи. Вы в почте писали ПИ- в...ть
Спкасибо! Всё верно! Сомнения сняты!
mmv
Мастер
Сообщения: 609
Зарегистрирован: 24 май 2016, 21:58
Репутация: 33
Контактная информация:

Re: Платы проекта PinCET (готовим замену MESA) linuxcnc

Сообщение mmv »

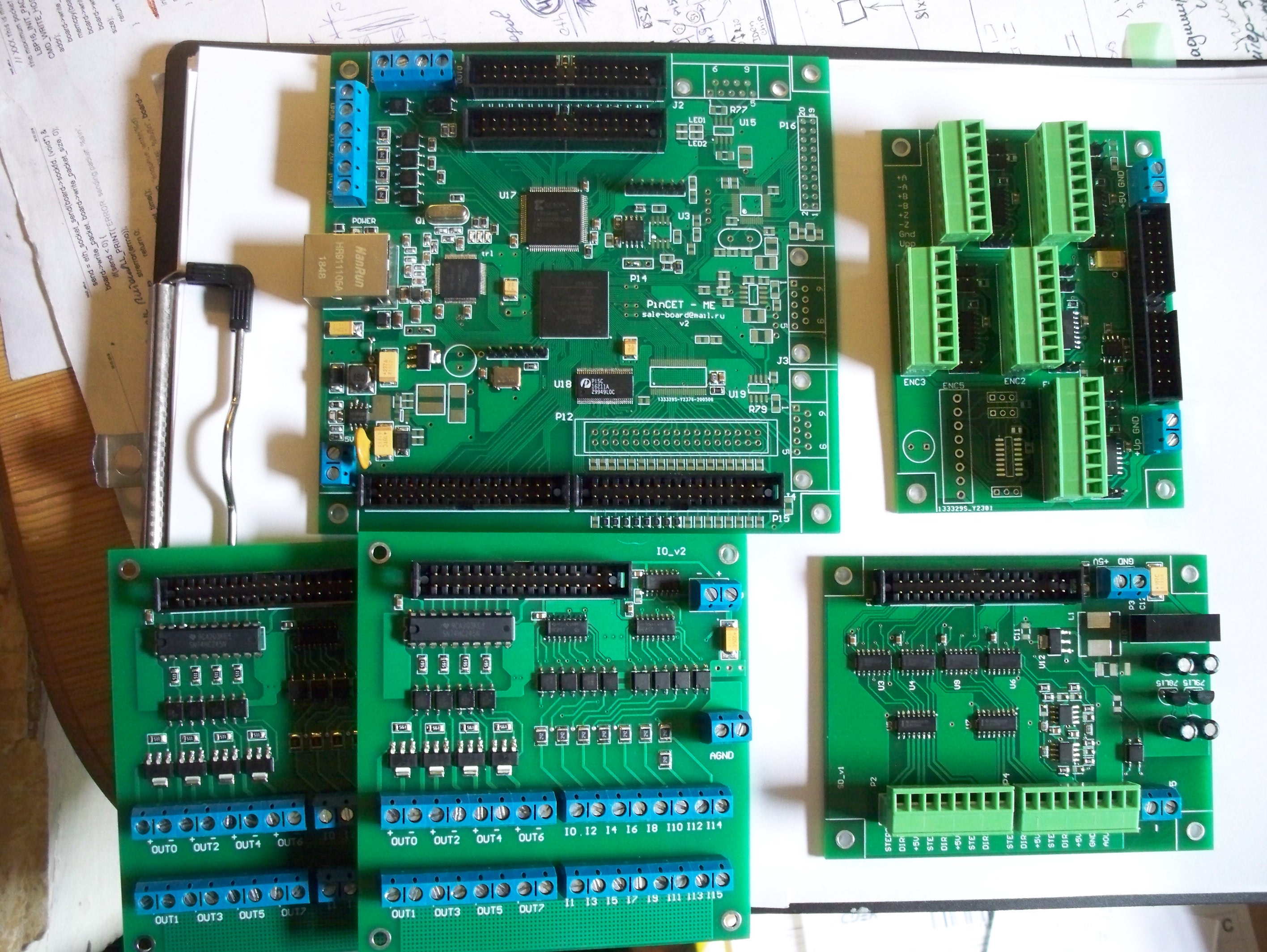

aerocub, вот ваш комлект.
Вложения
104_3524.JPG (3095 просмотров) <a class='original' href='./download/file.php?id=183808&sid=a707514ac752434065e5d4cecb3fca3c&mode=view' target=_blank>Загрузить оригинал (1.34 МБ)</a>

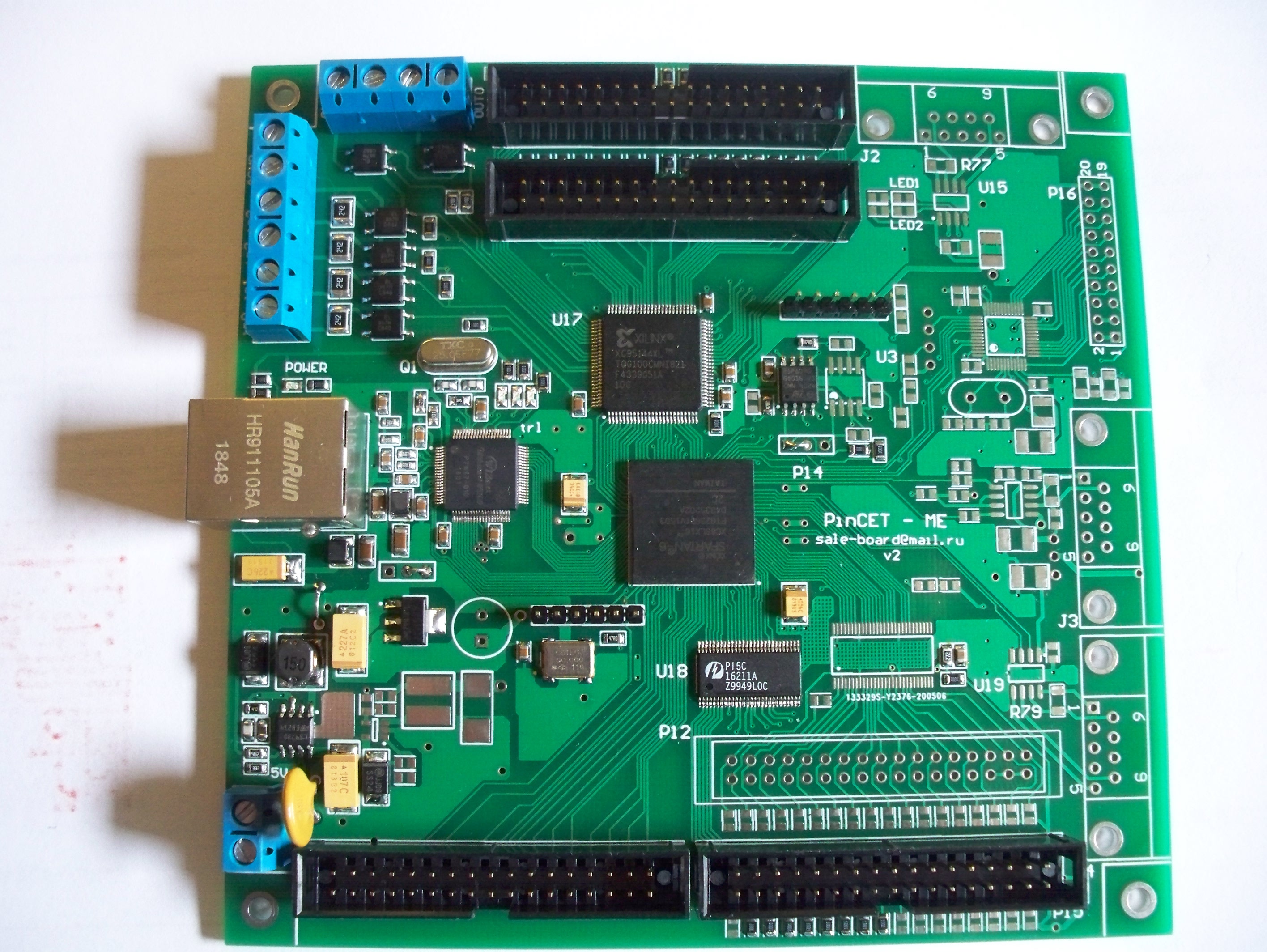

PinCET - ME (3095 просмотров) <a class='original' href='./download/file.php?id=183809&sid=a707514ac752434065e5d4cecb3fca3c&mode=view' target=_blank>Загрузить оригинал (1.25 МБ)</a>
PinCET - ME
Комплект плат PinCET для модернизации станков на Linuxcnc.
http://www.cnc-club.ru/forum/viewtopic. ... 16#p268407
aerocub
Новичок
Сообщения: 24
Зарегистрирован: 23 июл 2013, 20:50
Репутация: 0
Откуда: Улан-Удэ
Контактная информация:

Re: Платы проекта PinCET (готовим замену MESA) linuxcnc

Сообщение aerocub »

Отлично!
Затестили уже?
