клеммник 2edgkxenon-alien писал(а):Подскажите пожалуйста, как называется этот тип разъема?
"Чтобы не создавать отдельную тему ради одного вопроса"
-
- Мастер
- Сообщения: 1205
- Зарегистрирован: 14 янв 2013, 16:46
- Репутация: 144
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и
- xenon-alien
- Почётный участник
- Сообщения: 4510
- Зарегистрирован: 01 янв 2013, 13:13
- Репутация: 921
- Настоящее имя: Daniel
- Откуда: Закарпатская обл. Украина
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и
Благодарю!Бармалей писал(а):клеммник 2edgk
И какие покупать? 2-4-6 пин, или 2-4 пин, или хватит только 6 пин, или только 3 пин? (как раз 10 шт. в упаковке итого 8 шт на 3 пина - всего 2 драйвера)
Между контактное расстояние 5,08мм? Нашел и другие на али.
- daemon78
- Мастер
- Сообщения: 1693
- Зарегистрирован: 02 окт 2018, 15:02
- Репутация: 103
- Настоящее имя: Владимир
- Откуда: Москва
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и
Всем привет.
Заканчиваем с ребенком монтаж осей X и Y на самодельный настольный станок.
Детали для оси Z еще в пути.
Хотелось вместо оси Z установить карандаш и проверить станочек.
Работает все это под управление GRBL 0.9 на Adruino UNO 3 через CNC shield v3.
Так как пока вообще нет навыков работы с арткамом и ему подобными, не могли бы вы выложить G код для рисования:
Круга с диаметром 4 см
Квадрата со сторонами 5 см
креста с линиями по 5 см
змейки вдоль оси X на расстоянии 5 сантиметров
змейки вдоль оси Y на расстоянии 5 сантиметров
По всем осям Nema 17 1.8 градуса
В качестве ШВП Т8 от китайцев
Микрошаг установлен в 1/16
Сам пока не умею генерировать G-код, а проверить очень хочется
Заканчиваем с ребенком монтаж осей X и Y на самодельный настольный станок.
Детали для оси Z еще в пути.
Хотелось вместо оси Z установить карандаш и проверить станочек.
Работает все это под управление GRBL 0.9 на Adruino UNO 3 через CNC shield v3.
Так как пока вообще нет навыков работы с арткамом и ему подобными, не могли бы вы выложить G код для рисования:
Круга с диаметром 4 см
Квадрата со сторонами 5 см
креста с линиями по 5 см
змейки вдоль оси X на расстоянии 5 сантиметров
змейки вдоль оси Y на расстоянии 5 сантиметров
По всем осям Nema 17 1.8 градуса
В качестве ШВП Т8 от китайцев
Микрошаг установлен в 1/16
Сам пока не умею генерировать G-код, а проверить очень хочется
Мой первый станок Первый станок Кусака 1 и куча вопросов #1
Мой второй станок Кусака 2.0 и вопросы к форумчанам #1
Мой второй станок Кусака 2.0 и вопросы к форумчанам #1
- xvovanx
- Мастер
- Сообщения: 3657
- Зарегистрирован: 25 фев 2016, 12:27
- Репутация: 899
- Настоящее имя: Владимир
- Откуда: Latvia
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и
С блокнотом думаю справитесь сами .daemon78 писал(а):Так как пока вообще нет навыков работы с арткамом и ему подобными...
Сам пока не умею генерировать G-код, а проверить очень хочется

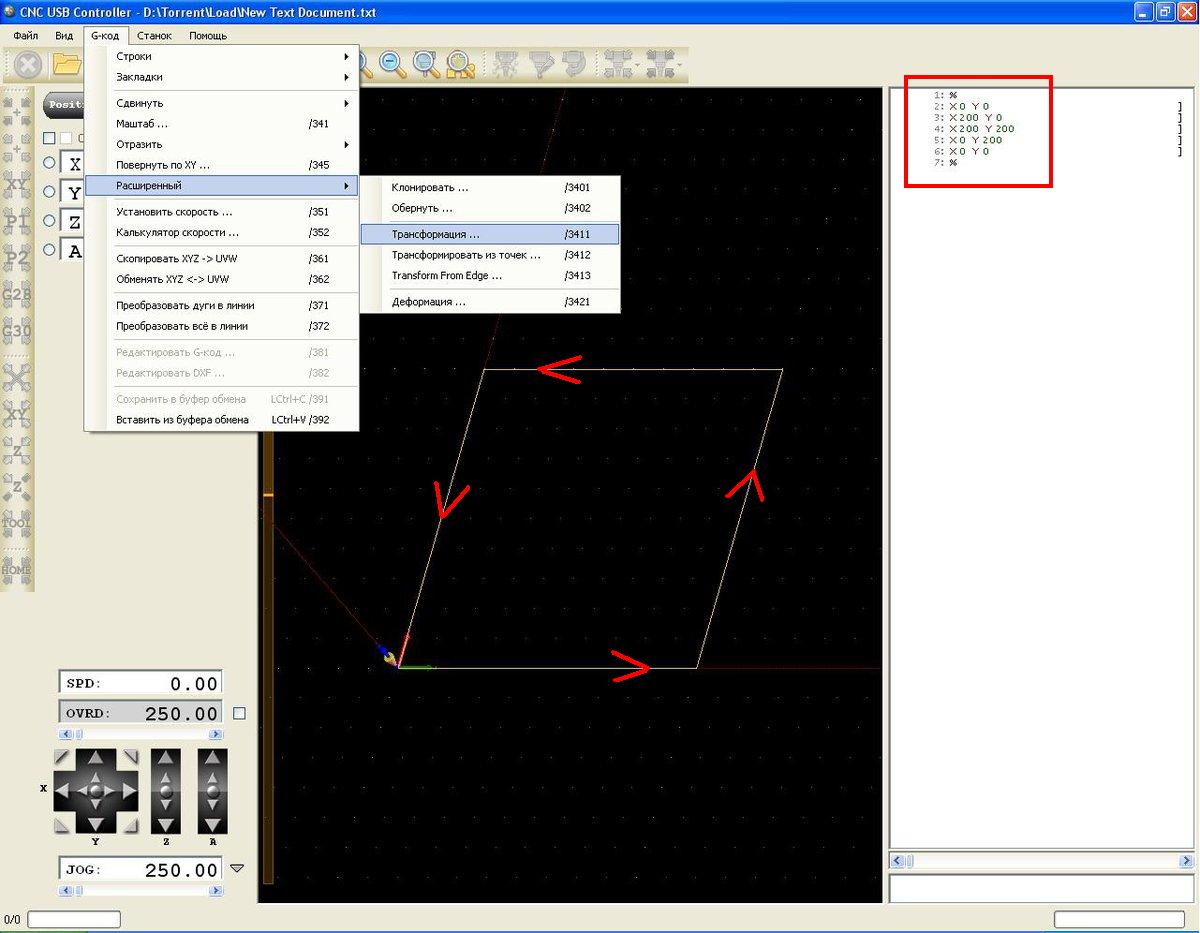

Просто пишите координаты куда ехать и все. Гляньте описание Г кодов, там не сложно.
P.S. на саму программу на картинке не смотрите, показал вид как выглядит Г код в блокноте.
Последний раз редактировалось xvovanx 30 окт 2018, 12:17, всего редактировалось 2 раза.
- Rom327
- Почётный участник
- Сообщения: 2949
- Зарегистрирован: 03 апр 2015, 13:23
- Репутация: 432
- Настоящее имя: Роман
- Откуда: Подольск
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и
Не твой случай:xenon-alien писал(а):Подскажите пожалуйста, как называется этот тип разъема?
https://www.chipdip.ru/catalog-show/ter ... ?x.678=zJt
Это сугубо мое мнение, могу и ошибаться...
https://vk.com/rom327
GRBL настройки: http://blogandbux.blogspot.com/2018/07/ ... revod.html
G коды: http://3d-stanki.ru/spravochnik/program ... stankov-2/
https://vk.com/rom327
GRBL настройки: http://blogandbux.blogspot.com/2018/07/ ... revod.html
G коды: http://3d-stanki.ru/spravochnik/program ... stankov-2/
- xvovanx
- Мастер
- Сообщения: 3657
- Зарегистрирован: 25 фев 2016, 12:27
- Репутация: 899
- Настоящее имя: Владимир
- Откуда: Latvia
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и
точно не такие, у этих квадратные пины с ключом-выступом, у 2edgk с одной стороны ключ-полукругRom327 писал(а):Не твой случай:
- daemon78
- Мастер
- Сообщения: 1693
- Зарегистрирован: 02 окт 2018, 15:02
- Репутация: 103
- Настоящее имя: Владимир
- Откуда: Москва
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и
Спасибо, за быстрый ответ, появилась парочка вопросов:xvovanx писал(а):С блокнотом думаю справитесь сами .daemon78 писал(а):Так как пока вообще нет навыков работы с арткамом и ему подобными...
Сам пока не умею генерировать G-код, а проверить очень хочется
Просто пишите координаты куда ехать и все. Гляньте описание Г кодов, там не сложно.
P.S. на саму программу на картинке не смотрите, показал вид как выглядит Г код в блокноте.
1. Координаты указываются в чем, в мм?
2. Я правильно понимаю, что заданием координат можно все мои фигуры отрисовать кроме круга, для него видимо все же надо сгенерировать код?
Если не сложно, пойду гляну описание, спасибо.
Мой первый станок Первый станок Кусака 1 и куча вопросов #1
Мой второй станок Кусака 2.0 и вопросы к форумчанам #1
Мой второй станок Кусака 2.0 и вопросы к форумчанам #1
- Rom327
- Почётный участник
- Сообщения: 2949
- Зарегистрирован: 03 апр 2015, 13:23
- Репутация: 432
- Настоящее имя: Роман
- Откуда: Подольск
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и
Эти?xvovanx писал(а):точно не такие, у этих квадратные пины с ключом-выступом, у 2edgk с одной стороны ключ-полукругRom327 писал(а):Не твой случай:
https://ru.aliexpress.com/item/10-sets- ... st=ae803_5
Это сугубо мое мнение, могу и ошибаться...
https://vk.com/rom327
GRBL настройки: http://blogandbux.blogspot.com/2018/07/ ... revod.html
G коды: http://3d-stanki.ru/spravochnik/program ... stankov-2/
https://vk.com/rom327
GRBL настройки: http://blogandbux.blogspot.com/2018/07/ ... revod.html
G коды: http://3d-stanki.ru/spravochnik/program ... stankov-2/
- Rom327
- Почётный участник
- Сообщения: 2949
- Зарегистрирован: 03 апр 2015, 13:23
- Репутация: 432
- Настоящее имя: Роман
- Откуда: Подольск
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и

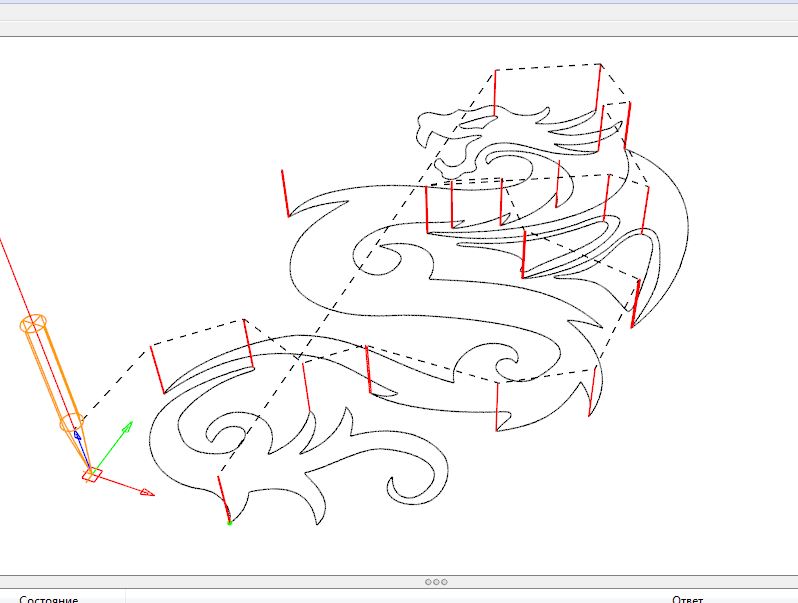

Должно получится так:daemon78 писал(а):Сам пока не умею генерировать G-код, а проверить очень хочется
- Вложения
-
- Дракон_фрезер_67х110.txt
- (237.68 КБ) 619 скачиваний
Это сугубо мое мнение, могу и ошибаться...
https://vk.com/rom327
GRBL настройки: http://blogandbux.blogspot.com/2018/07/ ... revod.html
G коды: http://3d-stanki.ru/spravochnik/program ... stankov-2/
https://vk.com/rom327
GRBL настройки: http://blogandbux.blogspot.com/2018/07/ ... revod.html
G коды: http://3d-stanki.ru/spravochnik/program ... stankov-2/
- daemon78
- Мастер
- Сообщения: 1693
- Зарегистрирован: 02 окт 2018, 15:02
- Репутация: 103
- Настоящее имя: Владимир
- Откуда: Москва
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и
Большое спасибоRom327 писал(а):Должно получится так:daemon78 писал(а):Сам пока не умею генерировать G-код, а проверить очень хочется
Мой первый станок Первый станок Кусака 1 и куча вопросов #1
Мой второй станок Кусака 2.0 и вопросы к форумчанам #1
Мой второй станок Кусака 2.0 и вопросы к форумчанам #1
- xvovanx
- Мастер
- Сообщения: 3657
- Зарегистрирован: 25 фев 2016, 12:27
- Репутация: 899
- Настоящее имя: Владимир
- Откуда: Latvia
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и
Гляньте описание Г кодов. Окружность задается одной строкой, указывается центр, радиус и направление.daemon78 писал(а):Я правильно понимаю, что заданием координат можно все мои фигуры отрисовать кроме круга, для него видимо все же надо сгенерировать код?
- Rom327
- Почётный участник
- Сообщения: 2949
- Зарегистрирован: 03 апр 2015, 13:23
- Репутация: 432
- Настоящее имя: Роман
- Откуда: Подольск
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и

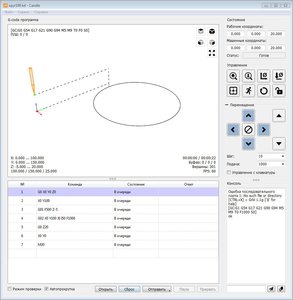

для daemon78
Поменяйте циферки в программе, поймете что за что отвечает...
Поменяйте циферки в программе, поймете что за что отвечает...
- Вложения
-
- круг100.txt
- (82 байт) 529 скачиваний
Последний раз редактировалось Rom327 31 окт 2018, 08:05, всего редактировалось 1 раз.
Это сугубо мое мнение, могу и ошибаться...
https://vk.com/rom327
GRBL настройки: http://blogandbux.blogspot.com/2018/07/ ... revod.html
G коды: http://3d-stanki.ru/spravochnik/program ... stankov-2/
https://vk.com/rom327
GRBL настройки: http://blogandbux.blogspot.com/2018/07/ ... revod.html
G коды: http://3d-stanki.ru/spravochnik/program ... stankov-2/
- xenon-alien
- Почётный участник
- Сообщения: 4510
- Зарегистрирован: 01 янв 2013, 13:13
- Репутация: 921
- Настоящее имя: Daniel
- Откуда: Закарпатская обл. Украина
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и
Всем спасибо, будут на руках драйвера, ближе гляну и сфотографирую.Rom327 писал(а):Эти?xvovanx писал(а):точно не такие, у этих квадратные пины с ключом-выступом, у 2edgk с одной стороны ключ-полукругRom327 писал(а):Не твой случай:
https://ru.aliexpress.com/item/10-sets- ... st=ae803_5
- xenon-alien
- Почётный участник
- Сообщения: 4510
- Зарегистрирован: 01 янв 2013, 13:13
- Репутация: 921
- Настоящее имя: Daniel
- Откуда: Закарпатская обл. Украина
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и
Прошу подсказать...

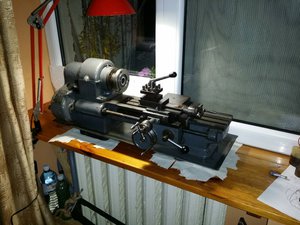

Временно закинул станок на подоконник. (что бы под ногами не путался...) Но высота его не сильно удобна и постоянно цепляюсь за рукоятку поперечки, когда кручу продольную.

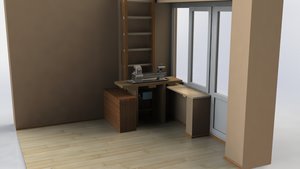

Примерно так хочу его установить: И боюсь, что и этой высоты будет маловато.
Подскажите пожалуйста, на какой высоте примерно должен находиться станок, или рукоятки по отношению тела, либо рук. что бы относительно было удобно?
P.S.: Чую, что нужно будет создавать тему...
Временно закинул станок на подоконник. (что бы под ногами не путался...) Но высота его не сильно удобна и постоянно цепляюсь за рукоятку поперечки, когда кручу продольную.
Примерно так хочу его установить: И боюсь, что и этой высоты будет маловато.
Подскажите пожалуйста, на какой высоте примерно должен находиться станок, или рукоятки по отношению тела, либо рук. что бы относительно было удобно?
P.S.: Чую, что нужно будет создавать тему...
-
- Почётный участник
- Сообщения: 2402
- Зарегистрирован: 17 июл 2015, 10:25
- Репутация: 302
- Настоящее имя: Константин
- Откуда: Балаково (Саратовская обл.)
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и
Я поставил на уровень чуть ниже пояса - так чтобы рука была примерно на 90 градусов (ну чуть повыше чтобы наблюдать еще было удобно). Так понимаю что немного поработать на станке уже успели. Оценили удобство. Вот исходя из этого и решайте как вам будет удобнее. Если цепляетесь за поперечку (я правильно понял что когда делаете перемещение большой продольной?), то значит надо повыше немного поднять. Легче всего решить - встать рядом со станком и в воздухе представить что крутите ручку, при этом смотрите насколько выше вам удобно будет это делать. Как вариант если не хватает воображения - подложить до нужной высоты что-нибудь под станок (любые бруски, деревяшки). После этого просто замеряете полученную высоту рулеткой.
- Umnik
- Мастер
- Сообщения: 2563
- Зарегистрирован: 20 июл 2014, 19:32
- Репутация: 2152
- Настоящее имя: Георгий
- Откуда: Калуга
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и
Вчера притирал кулачки на иже токарном.
И выяснил интересную деталь - если зажимать пруток в патроне "нулевым" сателиттом, то есть биение в десятку почти.
А если тем, который стоит через один от нулевого - от сотки до трёх.
Патрон вроде как польский, как писал продавец, 160 мм, кулачки номерные с патроном.
Все в своих гнездах.
Может сталкивался кто с этим?
И выяснил интересную деталь - если зажимать пруток в патроне "нулевым" сателиттом, то есть биение в десятку почти.
А если тем, который стоит через один от нулевого - от сотки до трёх.
Патрон вроде как польский, как писал продавец, 160 мм, кулачки номерные с патроном.
Все в своих гнездах.
Может сталкивался кто с этим?
- frezeryga
- Почётный участник
- Сообщения: 13679
- Зарегистрирован: 18 авг 2013, 16:08
- Репутация: 5052
- Откуда: Жуковский
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и
Пометить 3й нулевым и все.
- Hanter
- Мастер
- Сообщения: 5414
- Зарегистрирован: 27 янв 2012, 14:52
- Репутация: 4338
- Настоящее имя: Алексей
- Откуда: Питер
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и
от лукавого...frezeryga писал(а):Пометить 3й нулевым и все.
патрон то точно новый и не перебраный ? я бы его внимательно осмотрел. как по мне так с улиткой косячек имеется. либо не плотно сидит. либо дефектная. перекашивает ее вобщем... не должно такого быть.Umnik писал(а):Вчера притирал кулачки на иже токарном.
И выяснил интересную деталь - если зажимать пруток в патроне "нулевым" сателиттом, то есть биение в десятку почти.
А если тем, который стоит через один от нулевого - от сотки до трёх.
Патрон вроде как польский, как писал продавец, 160 мм, кулачки номерные с патроном.
Все в своих гнездах.
Может сталкивался кто с этим?
у самого поляк 160ый. никаких проблем. но брал новый. даж крутился туго.
Опыт - это когда на смену вопросам: "Что? Где? Когда? Как? Почему?" Приходит единственный вопрос: "Нахрена?"
==========================================
фрезерная и токарная обработка на станках с чпу.
Резка, гибка, сварка и порошковая окраса.
==========================================
фрезерная и токарная обработка на станках с чпу.
Резка, гибка, сварка и порошковая окраса.
- Umnik
- Мастер
- Сообщения: 2563
- Зарегистрирован: 20 июл 2014, 19:32
- Репутация: 2152
- Настоящее имя: Георгий
- Откуда: Калуга
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и
не, патрон далеко не новый, бу хорошо так.
Перед тем как ставить, разбирал, промывал-прочищал весь, выработка на кулачках конечно есть (на их шлицах, которые ходят в улитке).
Т.е. там в идеале должно быть все шлифовано, а на деле есть заметная глазу ступенька.
чет не хочу снимать патрон опять, чтобы разбирать по новой...
Да и наверно он просто уже подустал, бедолага))
Пока сделаю как говорит Макс, может при случае прикуплю нормальный патрон...
Перед тем как ставить, разбирал, промывал-прочищал весь, выработка на кулачках конечно есть (на их шлицах, которые ходят в улитке).
Т.е. там в идеале должно быть все шлифовано, а на деле есть заметная глазу ступенька.
чет не хочу снимать патрон опять, чтобы разбирать по новой...
Да и наверно он просто уже подустал, бедолага))
Пока сделаю как говорит Макс, может при случае прикуплю нормальный патрон...
-
- Мастер
- Сообщения: 1277
- Зарегистрирован: 07 окт 2015, 21:38
- Репутация: 1074
- Настоящее имя: Эдуард Чилиджян
- Откуда: Таганрог
- Контактная информация:
Re: "Дабы не создавать отдельную тему ради одного вопроса" и
Лучше расскажи, как ты их притирал так ,что при перезажатии в нуле , да и на том же диаметре - биение в десятку вылезло Ну ,а то ,что на разных диаметрах на изношенной улитке придется дожимать где угодно ,хоть в ноле хоть далее по тексту ...в общем будь готов
