Разработка Gcodetools

Эта ветка посвящена разработке Gcodetools, плагина для векторного редактора Inkscape, позволяющего конвертировать кривые из Inkscape в Gкод, используя круговую и линейную интерполяцию.

Описание работы, установка, помошь и уроки по плагину можно найти в теме: Gcodetools - plug-in Inkscape для экспорта в Gcode

На данный момент ведется работа над Gcodetools 1.7

Что мы хотим увидеть в новой версии:

• Улучшение расширения для плазменной резки
• Добавление дополнительных опций экспорта:
• Улучшение функции обработки площади
• Угол заглубления
• Расширение для сверловки

Требуются

• Тестеры
• Разработчики
• Помощь в технических аспектах по работе станков и обработке материалов
• Новые идеи

Последняя версия

Исходный код находится на launchpad.net. Получить последнюю версию при помощи bazaar можно так:

Код: Выделить всё

bzr branch lp:gcodetools

Последнюю версию можно загрузить через web-интерфейс: http://bazaar.launchpad.net/~gcodetools ... lope/files

Установка

1. Загрузите последнюю ревизию, из указанных выше мест.
2. Выполните "python create_inx.py" в директории с загруженными файлами.
3. Скопируйте все созданные файлы с расширением *.inx и файл gcodetools-dev.py в каталог:
Linux: /usr/share/inkscape/extensions/ и перезапустите inkscape
Windows: Program Files\Inkscape\share\extensions\
4. Перезапустите Inkscape

Последняя версия может быть не рабочей! Для получения стабильной рабочей версии зайдите сюда Gcodetools - plug-in Inkscape для экспорта в Gcode или загрузите предыдущие ревизии.

[Nick]

..... осталось почистить от пары тысяч багов и плагин готов...

[Nick]

Пофикшены некоторые баги...
Теперь нормально оффсетит составные кривые.

[Nick]

925 строк кода... И неизвестно сколько еще багов осталось, но известно точно, что с каждым днем их становится все меньше...
Скоро повешу новые скриншоты.

[Nick]

...

[Nick]

Выходим на финишную прямую...

[Nick]

Резюмирую, что сейчас готово:

• аппроксимация кривых биарками
• реализована функция оффсета для обработки площади кривой
• возможность оффсета кривой до генерации g-кода
• задание многопроходной обработки
• задание изменения масштаба
• задание единиц измерения
• возможность добавления собственных заголовков и окончаний сгенерированного кода

Todo: Multiple bug fix.

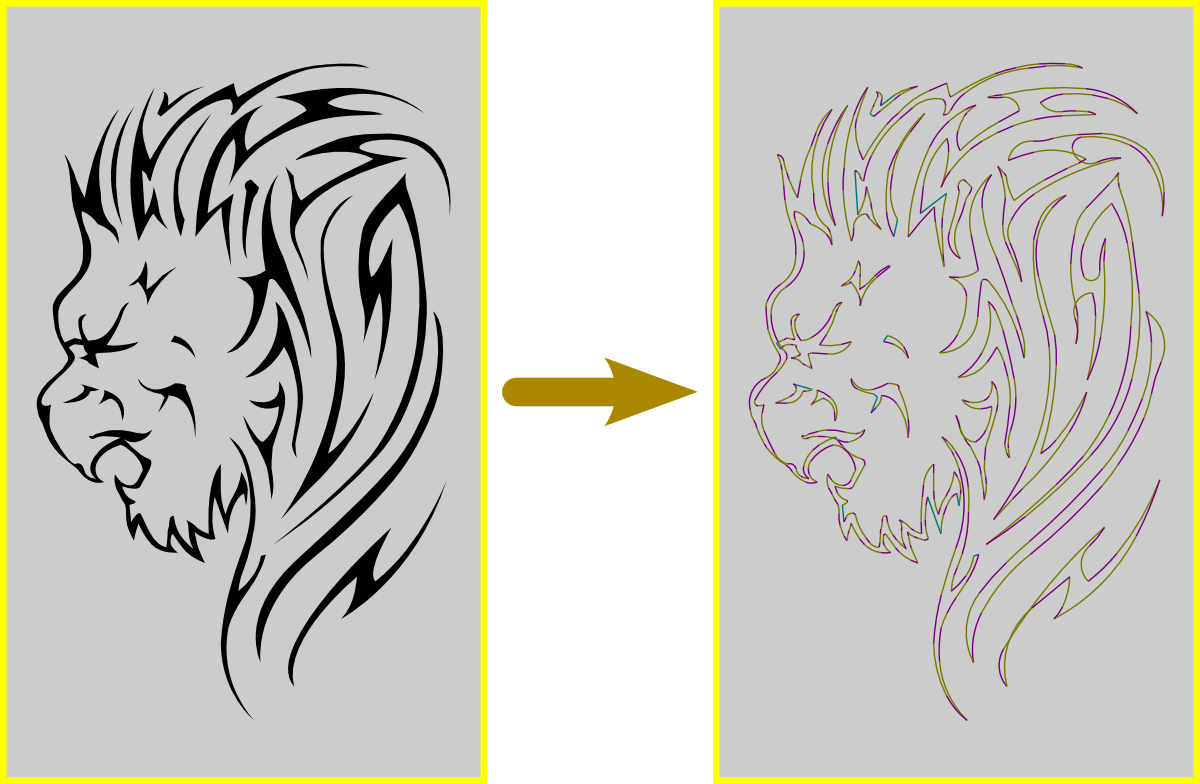

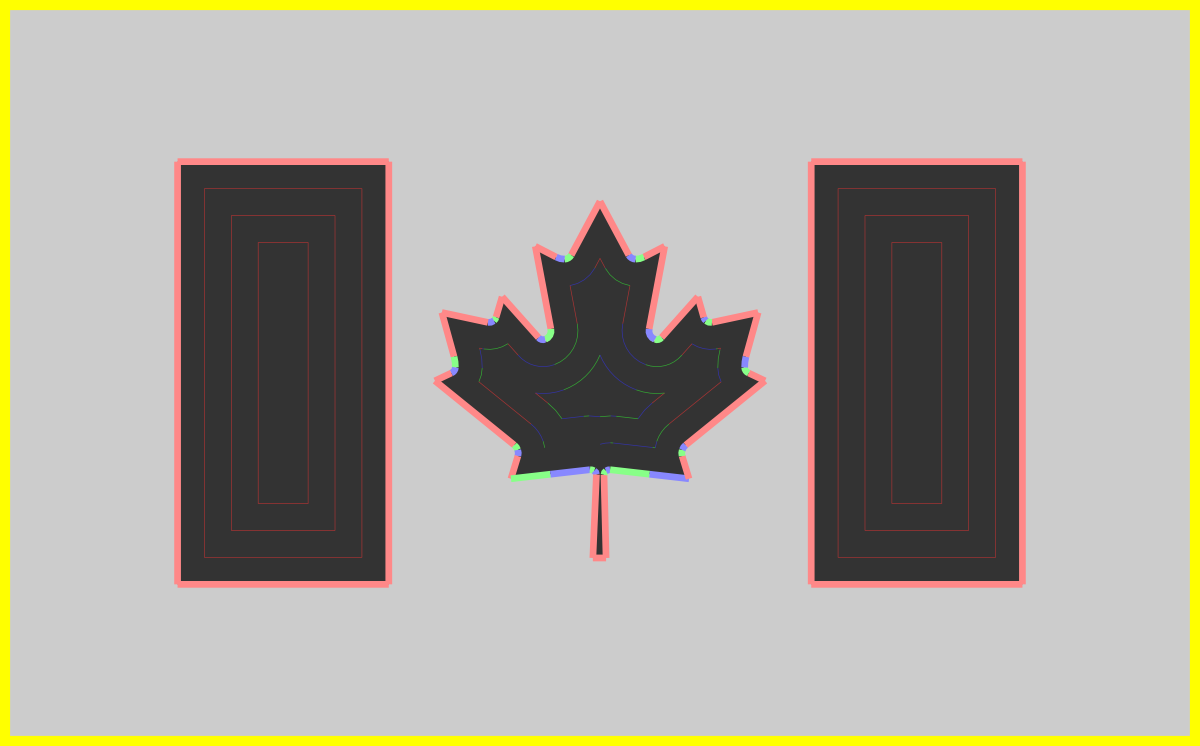

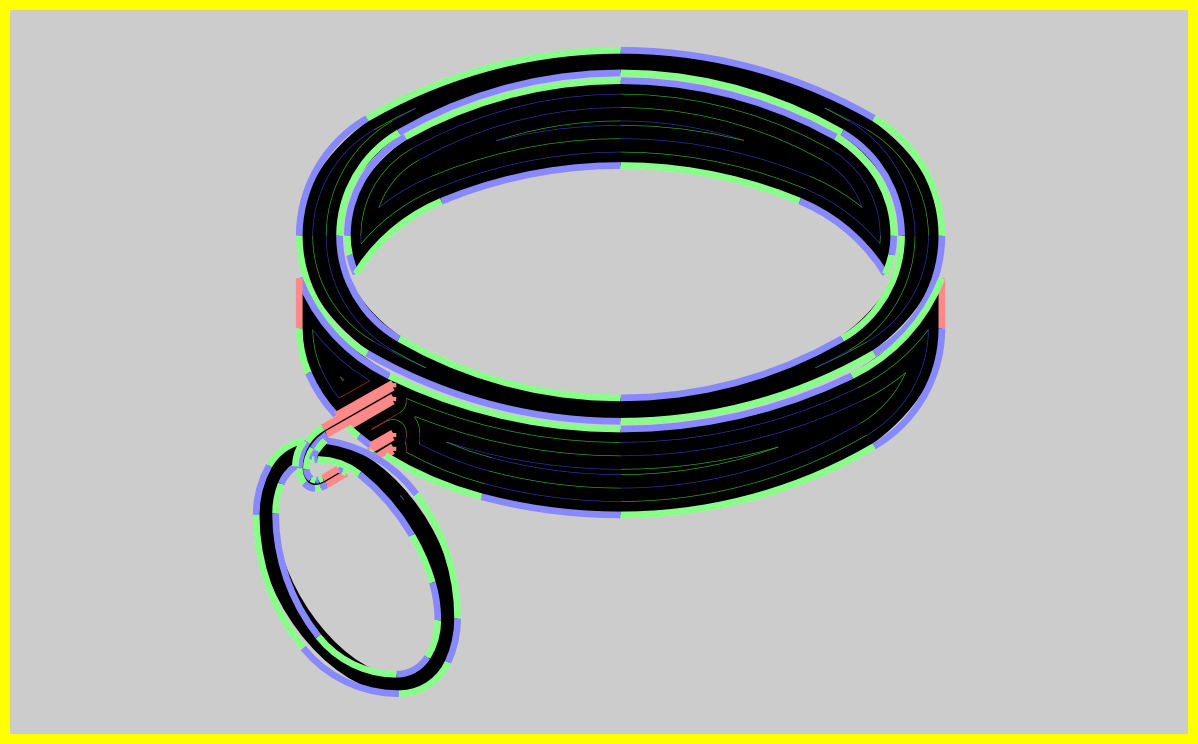

Несколько примеров:
Разными цветами отмечены:

• красным - прямые линии
• синим и зеленым - разные части биарок.
• более тонкие - линии офсета

[Nick]

///

[Nick]

Продолжение...

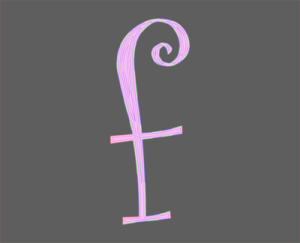

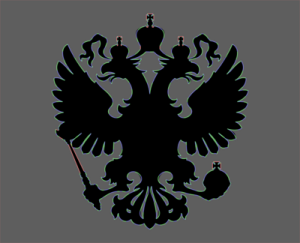

+ несколько скринов:

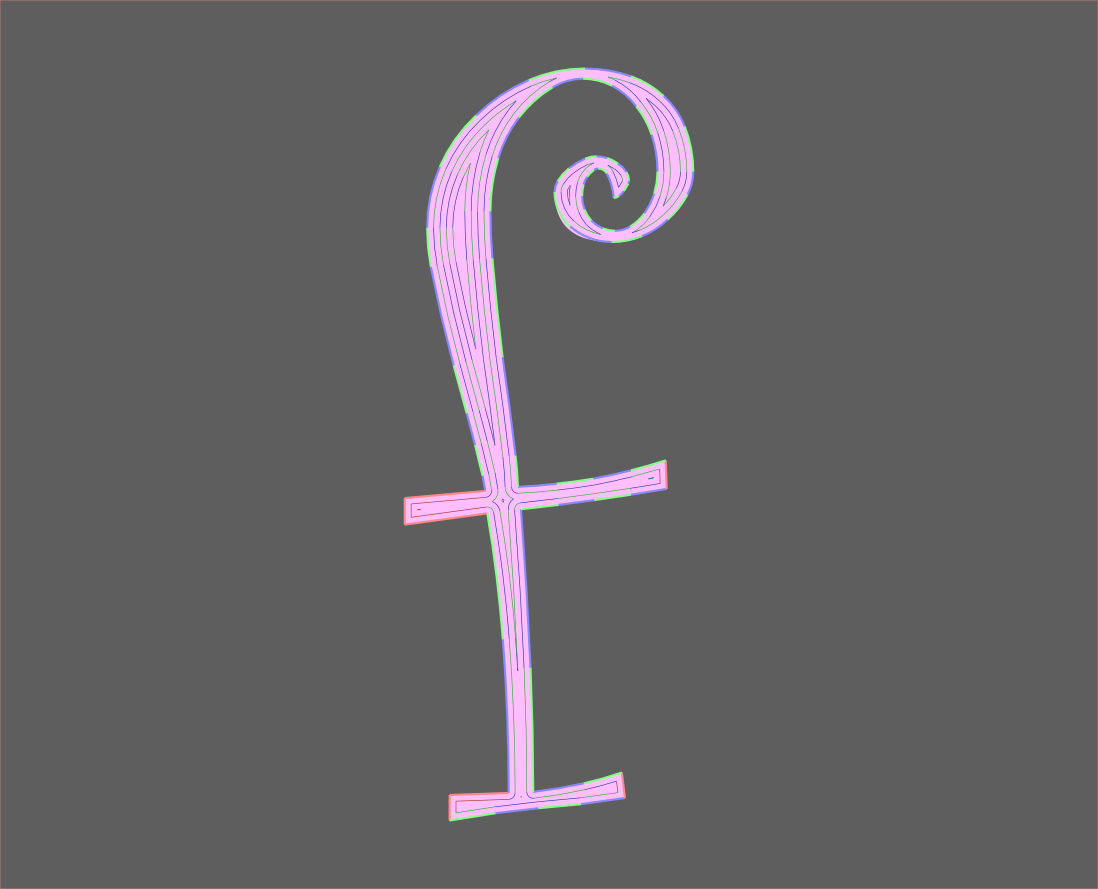

Тонкие линии - выработка площади.

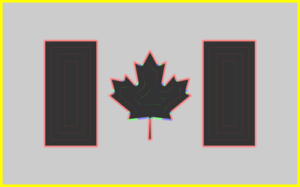

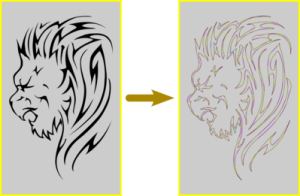

Преобразование в G-code

Convert to G-code

Преобразование в G-code

[Nick]

...

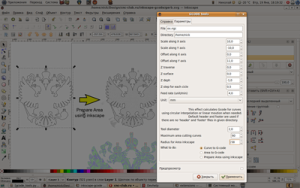

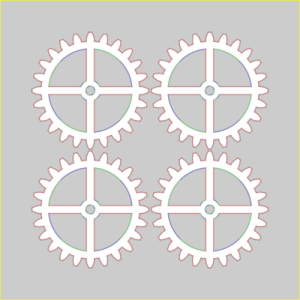

+ скрин

Save to Gcode

[Nick]

Нужно определиться с интерфейсом...
Есть три функции:

Кривая -> в G-code,
Площадь кривой -> в G-code, с использованием собственного оффсета. (Достаточно медленный ( O(n*n) где n=количество узлов ) и несколько глючный метод)
Подготовить кривые для обработки площади используя оффсет inkscape... Кривые потом можно редактировать и преобразовать в Gкод с помощью первой функции.

Нужно их сделать формочки плагина. Можно:
Оформить все одной формой с тремя табами. (Но придется ставить радиобатн который будет определять функцию, что может ввести в заблуждение пользователя.)
Оформить все разными плагинами. (В этом случае может уменьшиться юзабилити.)

ЗЫ в планах сделать обработку узоров с разной глубиной.

[Nick]

Итак, прошло не мало времени...
Что у на с появилось нового:

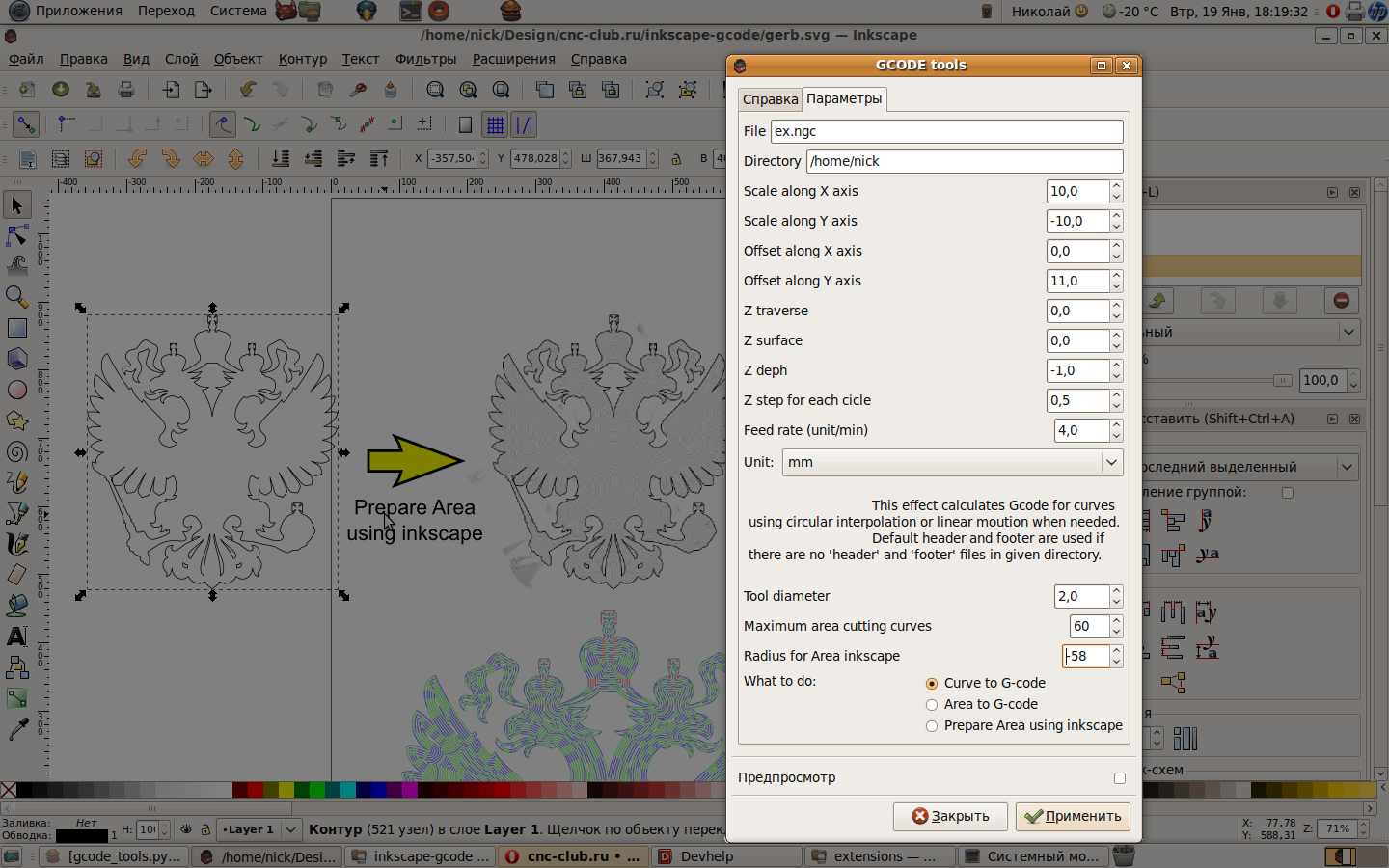

Обработка площади при помощи оффсета инкскейп. Делается в два этапа, немного глючит, но есть возможность корректировки.

Вот пример работы с большим контуром из 521 узла, обработка всей площади осуществляется за 26 циклов.
(Размер готовой формы 350 * 400 мм, диаметр фрезы 2 мм. )
Время обсчета оффсета 5-10 сек (P4 D 2.8 (правда на нем еще крутится LTSP сервер на момент расчета было 3 активных терминала) )
Время конвертации в Gcode 5-10 сек.
Время указанно с учетом времени отрисовки inkscape.
Вот результат:

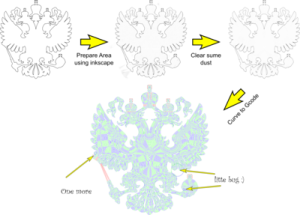

CAM конвертация в Gcode

К сожалению линии оффсета видны плохо, но они есть .

[Nick]

Даааа, с интерфейсом надо что-то делать еще чуть-чуть и на экран не влезет...

[Nick]

Some bug fix...
Tested export to Gcode...
Zerro radius arc when radius < 0.1 fixed.

[Nick]

...

[Nick]

В вывод Gcode добавленны переменные, и теперь все перемещения выглядят как G01 X[10*#5+#8] Y[10*#6+#9] Z[10*#7+#10]. Таким образом вначале программы можно легко задавать отступы и масштаб.

[Nick]

Ну вот и подошло время первого релиза!
Gcode Tools v 1.0.0

extensions.tar.gz

(10.91 КБ) 1312 скачиваний

В первую версию версию:

• Конвертация кривой в Gcode.
• Конвертация площади кривой в Gcode для небольшого числа узлов.
• Подготовка площади кривой для конвертации в Gcode, методами Inkscape.
• Сохранение готового Gкода в файл с использованием задаваемых заголовка и окончания.
• Масштабирование и сдвиг готового кода.
• Пошаговая многозаходная обработка.
• ...

[Nick]

Исправлены следующие ошибки:

Не правильное задание стиля: вместо строки отправлялся инт

В Inkscape ver 0.46, Ubuntu Linux Intrepid, Gnome скрипт выдавал ошибку:

Код: Выделить всё

Traceback (most recent call last):
File "/usr/share/inkscape/extensions/gcode_tools.py", line 36, in <module>
'biarc0': simplestyle.formatStyle({ 'stroke': '#88f', 'fill': 'none', 'stroke-width':1 }),
File "/usr/share/inkscape/extensions/simplestyle.py", line 178, in formatStyle
return ";".join([":".join(i) for i in a.iteritems()])
TypeError: sequence item 1: expected string, int found

Исправлен мой плохой английский:
"cicles" теперь "cycles" .

Последняя версия в шапке.

Спасибо Culturedropout за сообщение об ошибке.

[Nick]

Добавлена новая опция: Выводить Жкод без параметризации (в теле Gкода не будут вводиться параметры для вычисления отступов и маштабирования, все вычисления будут делаться средствами плагина). Опция доступна на вкладке Params.

Опция добавлена по просьбам пользователей/разработчиков Gigamech. Опция позволяет использовать полученный Gкод с программными контроллерами не поддерживающими задание параметров в теле управляющей программы. Применение этой опции ограничит возможности дальнейшего ручного изменения готового Gкода управляющей программы.

Шапка обновлена.

[Nick]

Начал разработку новой функции: Loft.
Суть: протяжка профилей. Есть набор профилей детали по ним создаем модель для обработки.

Версия пока не рабочая.

[Nick]

Исправлена ошибка с генерацией непараметрического Gкода. Из-за погрешностей в вычислениях иногда радиус начала и конца дуги не совпадают (разница может быть 0.01мм и менее но это вызывает ошибку) в этих случаях конструкция XY IJ заменяется на XY R, где R усредненное значение радиусов начала и конца дуги.
В строке 701 "r*self.options.Xscale" нужно заменить на "(r*self.options.Xscale)".

Шапка обновлена. Последняя версия в шапке!
