Gcodetools - plug-in Inkscape для экспорта в Gcode

[Nick]

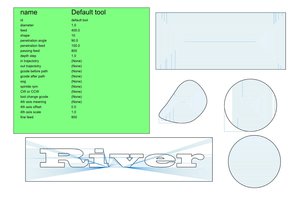

Сгенерированный Gкод в EMC2

Тип	Расширение векторного графического редактора Inkscape
Разработчик	Команда разработчиков Gcodetools
Написана на	Python
ОС	Кроссплатформенное программное обеспечение (Windows, Linux, MacOS)
Версия	1.7 от 01.07.2010
Лицензия	GNU GPL
Количество загрузок	7800+

Gcodetools - CAM расширение для Incscape

Gcodetools это расширение векторного редактора Inkscape, которое позволяет подготавливать и экспортировать векторную графику в Gкод.

Gcodetools и Inkscape распространяются под лицензией GNU GPL, т.е. бесплатно, в т.ч. для коммерческого использования. Обе программы кросплатформенные, есть дистрибутивы под Windows, Linux и MacOS.

Для оформления темы нам нужны скриншоты и фотографии Ваших работ, публикуйте Ваши фотографии в этой теме.

Возможности Gcodetools (для просмотра содержимого нажмите на ссылку)

Возможности новой версии Gcodetools 1.6

Экспорт в Gcode

Gcodetools cnc обработка площади

Gcodetools CAM для токарных станков с чпу

Gcodetools гравировка от Rene

Bears by Durachko

• Экспорт кривых в Gcode
• Аппроксимация с использованием круговой интерполяции (G02 и G03)
• Автоматическое разбиение кривых для достижения заданной степени точности
• Обработка со сменой инструментов
• Экспорт Gкода в параметрической или обычной формах
• Добавление собственных заголовков и окончаний
• Выбор единиц измерения
• Многопроходная обработка
• Автоматическое добавление цифрового суфикса к назваию сохраняемого файла

Обработка на токарном станке

• Создание траекторий для обработки детали на токарном станке
• Расчет чистового прохода
• Задание заглубления при чистовом проходе
• Задание количества чистовых проходов
• Два различных метода вычисления чистовых проходов
• Замена стандартных осей

Обработка площади контуров

• Создание траекторий для обработки площади контуров
• Возможность коррекции созданных траекторий

Гравировка фигурными фрезами

• Создание траекторий для обработки контуров фигурной фрезой
• Задание произвольной формы фрезы

Библиотека инструментов

• Здание различных параметров инструмента и обработки (диаметр инструмента, скорость обработки, заглубление за проход, скорость заглубления, задание произвольного кода перед/после заглубления, форма инструмента, произвольный код смены инструмента)
• Возможность копирования инструментов
• Возможность обработки со сменой инструмента

Система ориентирования

• Задание масштабирования по всем осям
• Задание поворотов в плоскости ХY
• Задание смещения по всем осям
• Ориентация по произвольным точкам

Постпроцессор

• Создание произвольной программы постпроцессора или выбор из стандартного набора
• Масштабирование и смещение Gcode
• Произвольная замена команд (в том числе одновременная замена)
• Параметризация Gcode
• Округление длинны дробной части чисел в Gкоде

Предварительная проверка рисунка

• Выделение маленьких контуров (возможных артефактов area)
• Проверка принадлежности инструментов
• Проверка порядка обработки

Плоттерная резка

• Экспорт в Gкод для плоттера с тангенциальным ножом. Четвертая ось A - угол наклона ножа.

Общие

• Проверка наличия обновлений.

вверх

Лицензия (для просмотра содержимого нажмите на ссылку)

Лицензия

Gcodetools выпускается под лицензией GNU GPL. Эта лицензия дает Вам следующее права:

• запуска программы, с любой целью;
• изучения того, как программа работает, и её модификации (предварительным условием для этого является сохранение лицензии GNU GPL);
• распространения копий;
• улучшения программы, и выпуска улучшений в публичный доступ (предварительным условием для этого является сохранение лицензии GNU GPL).

Подробнее см здесь: http://ru.wikipedia.org/wiki/GPL
вверх

Установка (для просмотра содержимого нажмите на ссылку)

Установка

Windows
Распакуйте архив и скопируйте все файлы в каталог Program Files\Inkscape\share\extensions\
Linux
Распакуйте архив и скопируйте все файлы в каталог /home/<имя пользователя>/.config/inkscape/extensions/
или /usr/share/inkscape/extensions/ и перезапустите inkscape
вверх

Видео уроки (для просмотра содержимого нажмите на ссылку)

Видео уроки

Русский язык

Видео уроки от Steel.ne на русском языке: Gcodetools - plug-in Inkscape для экспорта в Gcode #403

Английский язык

Видео уроки от Bitviper (на форуме Fizgig) (англ.):
http://www.youtube.com/watch?v=yUTVOTDbDRI
http://www.youtube.com/watch?v=zMQplyEo9Bc
Еще один видео урок на английском:
http://www.youtube.com/watch?v=4jYKMAjzK3A
Пример использования Gcodetools за 1 минуту от Stirlingengr:
http://www.youtube.com/watch?v=aflrnD9OEvA

Использование и уроки (для просмотра содержимого нажмите на ссылку)

Использование и уроки

Документация: Gcodetools документация [В разработке] #23
Tutorial гравировке узоров от Dormouse ver 1.5b: http://kalyaev.com/2010/20100402/tut01/tut01.html
Tutorial по обработке площади контура ver 1.2: Gcodetools - plug-in Inkscape для экспорта в Gcode #10
Tutorial по созданию шестеренок ver 1.2: http://www.cnc-club.ru/forum/viewtopic. ... art=0#p154
Manual для версии 1.2 в этом посте:Gcodetools - plug-in Inkscape для экспорта в Gcode #9
Подробное описание для версии 1.1 в этом посте: http://www.cnc-club.ru/forum/viewtopic. ... rt=40#p100

Справка по пре- и пост-процессорам Gcodetools - пре- и пост-процессоры #1

Скриншоты (для просмотра содержимого нажмите на ссылку)

Скриншоты

Gcodetools plug-in tutorial (2600*1300 px png ~ 700Kb)

вверх

Загрузить последнюю версию (для просмотра содержимого нажмите на ссылку)

Загрузить последнюю версию

Последняя стабильная версия Gcodetools 1.7

gcodetools.tar.gz

Gcodetools 1.7

(75.25 КБ) 26781 скачивание

Предыдущие версии(ver 1.6)

gcodetools-1.6.tar.gz

Gcodetools 1.6

(56.6 КБ) 6202 скачивания

(ver 1.5)

gcodetools.tar.gz

Gcodetools 1.5

(21.32 КБ) 4623 скачивания

(ver 1.4)

gcodetools.tar.gz

(14.72 КБ) 4406 скачиваний

(ver 1.2)

extensions.tar.gz

(9.01 КБ) 4137 скачиваний

Dev версия

Вы можете опробовать версию, находящуюся в разработке, загрузив ее с github
Через веб интерфейс: https://github.com/cnc-club/gcodetools
Или через git командой git clone git@github.com:cnc-club/gcodetools.git

Перед работой необходимо создать файлы inx путем запуска скрипта python create_inx.py

Дополнения (для просмотра содержимого нажмите на ссылку)

Дополнения

Скрипт убирающий лишние движения по оси Z при многопроходной обработке.

Благодарности (для просмотра содержимого нажмите на ссылку)

Благодарности

Разработчики:

• Николай Дробченко (Nick)
• Владимир Каляев (Dormouse)
• Henry Nicolas (Alfcnc)
• Chris Lusby Taylor (ChrisInNewbury)

Переводчики:

• John Brooker (greybeard из cnczone.com)

вверх

Помощь в разработке (для просмотра содержимого нажмите на ссылку)

Помощь в разработке

На данный момент в разработке находятся:

• Расширение для плазменной резки
• Расширение для токарных станков
• Расширение для плоттеров

Вы можете помочь улучшить Gcodetools создавая новые уроки и описания, давая советы, делая отчеты об ошибках, помогая разрабатывать новые функции.
Вы можете:

• Написать отчет об использовании
• Улучшить справку и уроки
• Опубликовать Gкод / SVG / или программный код
• Загрузить фото/видео готовых работ или опубликовать историю разработки
• Написать отчет об ошибках
• Помочь в разработке новых функций
• Помочь в написании уроков и справки
• Предложить новые функции

вверх

Протестировано на или системные требования (для просмотра содержимого нажмите на ссылку)

Протестировано на

Linux
Ubuntu 9.10 - Ubuntu 14.04 и далее + inkscape 0.48, inkscape 0.47, inkscape 0.46
FreeBSD 9, FreeBSD 10 + Inkscape 0.48.2.
Windows
Windows XP, Windows Vista, Windows 7 + inkscape 0.46, inkscape 0.47, inkscape 0.48
MacOS
Есть сообщения о работоспособности на MacOS.
вверх

[PKM]

Может ты не все скопировал?

Точно

Все работает! Вот такая строка regex(r"\(.*?\)", r""); regex(r";.*", r""); regex("$", ";")
Комменты удаляет, потом добавляет ";" в конец. Но в пустых строках ставит ";" тоже, как бы это пофиксить?

Либо вообще убрать пустые строки, а лучше заменить 5 пустых на одну, но без ";" в конце.

Я так понял, обработка идет построчно, т.е. от строк не избавиться?

[Nick]

Я так понял, обработка идет построчно, т.е. от строк не избавиться?

Есть regexm ... вроде он мультистрочный... надо подумать как это сделать...

[Serg]

попробуй
regex("$", ";")
заменить на
regex("^(.+)$", "\1;")

[PKM]

UAVpilot, строки кода заменило на " ;" (и ничего больше нет в строке)
Но да - пустые остались пустыми.

[Serg]

А вот так?
regex("^\(.+\)$", "\1;")

[Nick]

У меня как-то так:
regex("\(.*?\)", "");regex("$", ";");regexm("(?m);(\n|\s|;)+;",";")

Но не уверен, что работает именно так как надо. Лучше всего скинь совй svg, будем на нем тренироваться

[PKM]

А вот так?
regex("^\(.+\)$", "\1;")

Точка с запятой нигде не появилась

У меня как-то так:
regex("\(.*?\)", "");regex("$", ";");regexm("(?m);(\n|\s|;)+;",";")

О! Вот это оно, спасибо!
Порубило все пустые строки, кроме первой. В принципе для читабельности можно было где больше одной строки - заменить на одну.

Лучше всего скинь совй svg, будем на нем тренироваться

Пока любой контур беру, тоже для тренировки

[Nick]

тогда вот так:
regexm("(?m);(\n|\s|;)+;",";\n\;")

[PKM]

тогда вот так:

Не-а, вот что выходит

G01 X394.567243 Y136.621668 Z-0.125000;
G01 X394.567243 Y112.379219 Z-0.125000;
G01 X389.672437 Y112.379219 Z-0.125000;
\;
G00 Z30.000000;
\;
G00 Z30.000000;
G00 X389.672437 Y132.520626;
\;
G01 Z-0.125000 F800.0;
G01 X385.852531 Y132.520626 Z-0.125000 F2000.000000;
G03 X382.945703 Y132.470400 Z-0.125000 I0.000857 J-84.190738;
G03 X382.024328 Y132.388334 Z-0.125000 I0.294372 J-8.518321;

[Nick]

Тебе \; не нравится?
Вот так?

Код: Выделить всё

regexm("(?m);(\n|\s|;)+;",";\n;")

[PKM]

Тебе \; не нравится?

Даже и ";" в пустой строке не нравится. Так что в итоге regexm("(?m);(\n|\s|;)+;",";\n") работает отлично
Спасибо!

[FREEKER]

Скажите пожалуйста. Как GcodeTools в Patch to Gcode установить округление координат до сотых или тысячных.
Сейчас так получается :

Код: Выделить всё

G02 X173.951555 Y174.297335 Z0.000000 I-5.265621 J-7.898538

Лазерный резак затыкается, если строка превышает 48 символов.

[Nick]

там есть постпроцессор round, пишешь round(3);

[LexaK]

Nick, вот такой глюк Fill area. Залилась нормально только одна фигура.
Мой набор: WinXP, Inkscape 0.48, Gcodetools 1.7.
Что это может быть?

[Nick]

хмм... что-то подглючивает....
некоторые проблемы решаются изменением угла заполнения, скажем ставим 0.1 и получаем более хороший вариант...

надо будет разобраться...

[novarobotix]

я пробую сделать обводку для bmp файла печатной платы(Path to Gcode).но диаметр инструмента почему-то игнорится плагином. может есть последняя версия в которой это пофиксено? использую версию которая в шапке 1.7.

[Nick]

нет диаметр в этой функции игнорируется...
проще всего сделать через dinamyc offset - Ctrl+J, Ctrl+Shift+x - и меняем inkscape:radius, но вроде тебе это подсказывали на другом форуме.


самая не удобная штука, что inkscape:radius измеряется в px, вроде это можно как-то поменять, но это досканально не изучал..

Другие методы, такие как компенсация на радиус инструмента в УП могут не сработать, т.к. траектория достаточно кривая, и в результате компенсации она может сильно измениться - поэтому компенсация скорее всего не сработает.

[AlexTD]

Здравствуйте, товарищи!

я тут в обучающей веточке по точению некоторые вопросы задавал: http://cnc-club.ru/forum/viewtopic.php? ... 63#p137963

вот подумал, может сюда перенести, вроде, как тут все обсуждения по приложению?

Но если ошибся, то прошу прощения.

С уважением, Александр.

[Nick]

Пусть там пока будет...

[_taras_]

После длительного перерыва решил взяться за обновление документации крайней версии (1,7).
Нарисовал рисунок и попытался первым действием поставить точки ориентации (orientation points).
Применяю и выскакивает ошибка

Код: Выделить всё

Traceback (most recent call last):
  File "gcodetools.py", line 6749, in <module>
    gcodetools.affect()
  File "/usr/share/inkscape/extensions/inkex.py", line 261, in affect
    self.effect()
  File "gcodetools.py", line 6685, in effect
    self.orientation()
  File "gcodetools.py", line 5851, in orientation
    doc_height = inkex.unittouu(self.document.getroot().get('height'))
AttributeError: 'module' object has no attribute 'unittouu'
