Gcodetools - plug-in Inkscape для экспорта в Gcode

Nick · Сообщение **Nick** » 07 дек 2009, 10:49

: Сгенерированный Gкод в EMC2

Тип	Расширение векторного графического редактора Inkscape
Разработчик	Команда разработчиков Gcodetools
Написана на	Python
ОС	Кроссплатформенное программное обеспечение (Windows, Linux, MacOS)
Версия	1.7 от 01.07.2010
Лицензия	GNU GPL
Количество загрузок	7800+

Gcodetools - CAM расширение для Incscape

Gcodetools это расширение векторного редактора Inkscape, которое позволяет подготавливать и экспортировать векторную графику в Gкод.

Gcodetools и Inkscape распространяются под лицензией GNU GPL, т.е. бесплатно, в т.ч. для коммерческого использования. Обе программы кросплатформенные, есть дистрибутивы под Windows, Linux и MacOS.

Для оформления темы нам нужны скриншоты и фотографии Ваших работ, публикуйте Ваши фотографии в этой теме.

Возможности Gcodetools (для просмотра содержимого нажмите на ссылку)

Возможности новой версии Gcodetools 1.6

Экспорт в Gcode

: Gcodetools cnc обработка площади

: Gcodetools CAM для токарных станков с чпу

: Gcodetools гравировка от Rene

: Bears by Durachko

Экспорт кривых в Gcode
Аппроксимация с использованием круговой интерполяции (G02 и G03)
Автоматическое разбиение кривых для достижения заданной степени точности
Обработка со сменой инструментов
Экспорт Gкода в параметрической или обычной формах
Добавление собственных заголовков и окончаний
Выбор единиц измерения
Многопроходная обработка
Автоматическое добавление цифрового суфикса к назваию сохраняемого файла

Обработка на токарном станке

Создание траекторий для обработки детали на токарном станке
Расчет чистового прохода
Задание заглубления при чистовом проходе
Задание количества чистовых проходов
Два различных метода вычисления чистовых проходов
Замена стандартных осей

Обработка площади контуров

Создание траекторий для обработки площади контуров
Возможность коррекции созданных траекторий

Гравировка фигурными фрезами

Создание траекторий для обработки контуров фигурной фрезой
Задание произвольной формы фрезы

Библиотека инструментов

Здание различных параметров инструмента и обработки (диаметр инструмента, скорость обработки, заглубление за проход, скорость заглубления, задание произвольного кода перед/после заглубления, форма инструмента, произвольный код смены инструмента)
Возможность копирования инструментов
Возможность обработки со сменой инструмента

Система ориентирования

Задание масштабирования по всем осям
Задание поворотов в плоскости ХY
Задание смещения по всем осям
Ориентация по произвольным точкам

Постпроцессор

Создание произвольной программы постпроцессора или выбор из стандартного набора
Масштабирование и смещение Gcode
Произвольная замена команд (в том числе одновременная замена)
Параметризация Gcode
Округление длинны дробной части чисел в Gкоде

Предварительная проверка рисунка

Выделение маленьких контуров (возможных артефактов area)
Проверка принадлежности инструментов
Проверка порядка обработки

Плоттерная резка

Экспорт в Gкод для плоттера с тангенциальным ножом. Четвертая ось A - угол наклона ножа.

Общие

Проверка наличия обновлений.

вверх

Лицензия (для просмотра содержимого нажмите на ссылку)

Установка (для просмотра содержимого нажмите на ссылку)

Видео уроки (для просмотра содержимого нажмите на ссылку)

Использование и уроки (для просмотра содержимого нажмите на ссылку)

Скриншоты (для просмотра содержимого нажмите на ссылку)

Загрузить последнюю версию (для просмотра содержимого нажмите на ссылку)

Дополнения (для просмотра содержимого нажмите на ссылку)

Благодарности (для просмотра содержимого нажмите на ссылку)

Помощь в разработке (для просмотра содержимого нажмите на ссылку)

Протестировано на или системные требования (для просмотра содержимого нажмите на ссылку)

Nick · Сообщение **Nick** » 25 ноя 2010, 01:11

Все правильно, это архив. по-идее он ".tar.gz". Если не распаковывается стандартными программами, скачай 7-zip отсюда http://www.7-zip.org/ (он бесплатный и работает под вин).

Unikus · Сообщение **Unikus** » 01 дек 2010, 20:08

В том то и дело что я всегда юзаю 7zip. И при распаковке архива там всего один файл

Nick · Сообщение **Nick** » 01 дек 2010, 20:13

А, попробуй его еще раз распаковать.
tar.gz это архив tar сжатый gz, некоторые распаковщики его сразу распаковывают, некоторые по очереди.

Unikus · Сообщение **Unikus** » 02 дек 2010, 00:42

Ааааа,так вот где собака порылась !!!

Теперь всё получилось.Пасиб !!! Для виндовозников(навроде меня) нужно написать в мануале ,что этот архив дважды запакован

Nick · Сообщение **Nick** » 02 дек 2010, 01:04

Да не за что

. Спрашивай, если что.

PS .tar.gz это хорошая иллюстрация одного из "unix way", каждая программа делает что-то одно, но делает это хорошо. tar не сжимает файлы, он просто собирает все файлы архива в один файл. А gz остается просто сжать один файл и не нужно думать о структуре файлов, файловой системе и т.д. Поэтому многие консольные программы под linux очень просто интегрируются в различные системы. Например, tar можно использовать для резервного копирования всей системы одной строкой консоли или по расписанию через cron.

Или две программы, одна dd - позволяет выполнять действия с файлами на жестком диске на низком уровне, вторая /dev/random - программное устройство генерирующее случайные числа могут использоваться как универсальный и очень хороший шредер для файлов. Всего одна строка решает проблему реального стирания файла реально навсегда "dd if=/dev/random of=file". А точно такие же шредеры файлов под винду стоят денег, но делают тоже самое, только с окошками и другой фигней жрущей ресурсы.

Но не будем углубляться, а то дело попахивает очередным холиваром

.

Сообщение **V0id** » 02 дек 2010, 01:36

root зачем людей в заблуждение вводишь, все бесплатно и консольно, единственно что не из коробки

Nick · Сообщение **Nick** » 02 дек 2010, 01:57

Теоретически, можно и dd под винду перекомпилить. Но, все равно, там останется куча таких программ за 30$ которые загаживают поиск и суются везде, где не поподя ибо на них можно срубить бабла. У жены на ноуте стоит Win7, так на пустой системе есть около 20 ненужных программ, которые всюду пихают свою рекламу и говорят что бесплатный период кончился, давайте покупайте лицензию

.

Сообщение **V0id** » 02 дек 2010, 03:28

Скорее всего претензия не к винде, а к производителю ноутбука (они любят "свои" программы так проталкивать, предустанавливая их на компьютер).
В чистой винде я такого не наблюдал.
PS. семерку в глаза не видел, на ХР до сих пор сижу.
PPS. не в той теме пишем, перенести бы.

de-nos · Сообщение **de-nos** » 05 дек 2010, 21:44

Пытался воспользоваться gcodetools->area, но желаемого результата не добился. Проблема в том, что траектории создаются не совсем верно (или я что-то не понимаю), а именно остаются необрабатываемые островки (места, где должен быть снят материал, но не снят).

frezix.svg: (72.21 КБ) 1335 скачиваний

По траекториям не совсем видно, но если потаскать по ним кружок с диаметром инструмента, то будет видно, что есть забытые островки. Решил проверить и исполнил программу на станке. Результат с островками. Какие есть пути решения?

Nick · Сообщение **Nick** » 05 дек 2010, 22:06

Все просто, в углах остаются островки. Их можно убрать, увеличив параметр tool overlap (захлест инструмента). Скажем, 0.2 значит, что траектории будут проходить с захлестом 0.2 диаметра фрезы. (Эта функция есть в версии dev)

Островки появляются т.к. растояние между частями контура там меньше двух диаметров инструмента. И поэтому происходит подрезка контура.

Этого эфекта не будет когда я допишу штриховку змейкой площади детали. Уже скоро

.

ЗЫ проверить то, что будет вырезано можно путем назначения толщины обводки равной диаметру инструмента и обязательно установить скругление обводки на углах и концах контура.

de-nos · Сообщение **de-nos** » 06 дек 2010, 17:08

root писал(а):Все просто, в углах остаются островки. Их можно убрать, увеличив параметр tool overlap (захлест инструмента). Скажем, 0.2 значит, что траектории будут проходить с захлестом 0.2 диаметра фрезы. (Эта функция есть в версии dev)

Почему поле "area tool overlap" неактивно (стрелочки вверх/вниз серые)?

Nick · Сообщение **Nick** » 06 дек 2010, 21:06

Это баг с локалями. В русской локале "0.9" = 0, а в английской "0.9" = 0.9. Правильное задание для русской "0,9".

Баг исправил. И обновил версию в репозитории.
Если будешь обновлять у себя через bazaar, то заходишь в директорию где хранится ветка (т.е. внутрь директории gcodetools) и пишешь bzr pull. И не забудь обновить inx через python update_inx.py.

На самом деле, я сталкивался с ним ранее и уже написал баг репорт ребятам из inkscape. Вроде, в следующей версии его уже исправили.

PSS вроде, чтобы не пихать расширения в папку /usr/... с правами суперпользователя можно расширение запихать в специальную папку в своей домашней директории. (~/.config/inkscape/extensions)

PSS спасибо за сообщение об ошибке

!

de-nos · Сообщение **de-nos** » 11 дек 2010, 19:21

Не поможите со ссылочкой на то, как пользоваться gcodetools->engraving.
Получилось только простые вензеля (линии с переменной шириной) сделать. А вот, например, надписи никак. Получаются неадекватные траектории.

Nick · Сообщение **Nick** » 11 дек 2010, 19:32

Давай надпись - попробую написать небольшой урок.

В основном, чтобы траектории были более адекватными нужно, чтобы контур был более-менее гладким и содержал достаточное количество узлов.

de-nos · Сообщение **de-nos** » 12 дек 2010, 07:24

root писал(а):Давай надпись - попробую написать небольшой урок.

engrav.svg: (44.01 КБ) 1348 скачиваний

Можно взять и любую другую надпись.

de-nos · Сообщение **de-nos** » 12 дек 2010, 09:16

В основном проблема была из-за неправильного направления контура. Но урок всё-равно будет интересен (думаю, не только мне). Надеюсь увидеть в уроке, как избавляться от всякого рода артефактов. Например, у меня сейчас такой (излишнее заглубление около букв "и", "е" и "т"):

de-nos · Сообщение **de-nos** » 12 дек 2010, 09:39

Что ей не нравится?
----------------------------------------------
No need to engrave sharp angles.
----------------------------------------------
Ругается только на единственный контур. Если его зеркально отобразить (перевернуть), то начинает работать.

Nick · Сообщение **Nick** » 12 дек 2010, 10:29

Если в контуре нет тонких мест или углов, то нет нужды в функции гравировки. В этом случае достаточно только функции обработки площади.

Вообще, гравировка задумывалась как дополнение к функции обработки площади. Т.е. мы вырезаем всю внутренность площади достаточно большой фрезой, а потом дорабатываем тонкие места, куда не влазит большая фреза и углы фигурной фрезой. Таким образом получаем края обработки точно соответствующие исходному контуру.

de-nos писал(а):Что ей не нравится?
----------------------------------------------
No need to engrave sharp angles.
----------------------------------------------
Ругается только на единственный контур. Если его зеркально отобразить (перевернуть), то начинает работать.

Gcodetools считает внутренностью контура то, что находится справа по ходу контура. Таким образом появляется возможность выполнять обработку как внешней части контура, так и внутренней. А если контур имеет только острые углы и повернут не в ту сторону, то его изнанка не будет содержать ни тонких мест ни острых углов, значит не нужды в функции engraving, что собственно она и говорит

.

Сейчас пишу с нетбука, вечерком посмотрю что там с твоей надписью.

Nick · Сообщение **Nick** » 15 дек 2010, 16:29

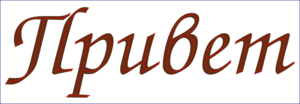

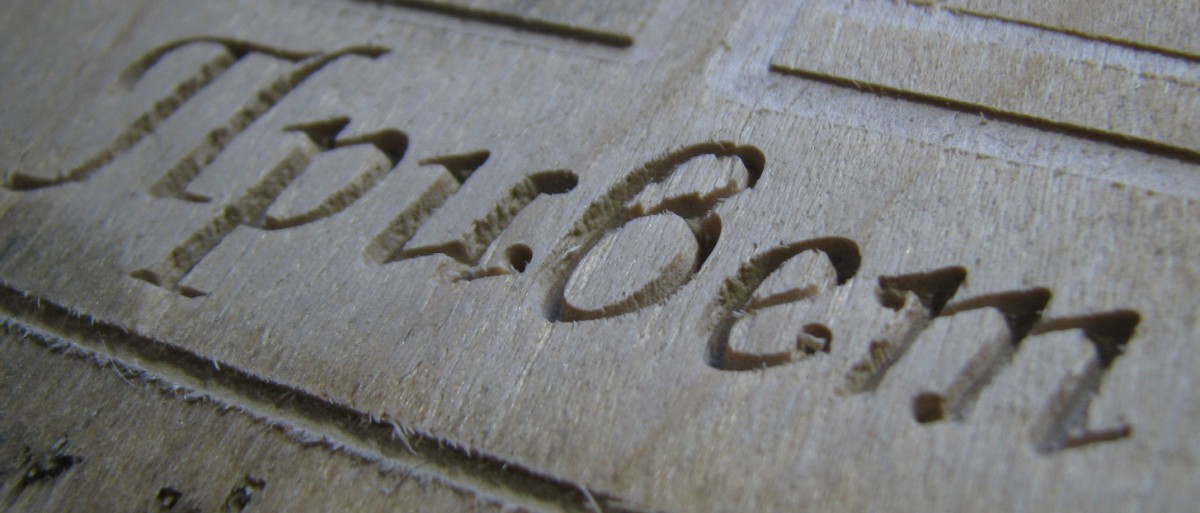

de-nos писал(а):Например, у меня сейчас такой (излишнее заглубление около букв "и", "е" и "т"):
Вложение IMG_5691_.JPG больше недоступно

Похоже, что эти артефакты появляются из-за маленького количества узлов. Т.к. каждый сегмент кривой заменяется одним сегментом траектории.
Самое просто решение, добавить узлов. Либо вручную (F2, выбираем нужный контур и двойной клик для добавления узла), либо при помощи Расширения - Изменить контур - Добавить узлы (добавить по количеству x2). Кстати, добавление узлов увеличит точность следования траектории, но значительно увеличит время ее расчета.

Вот траектория для контуров с добавленными узлами. На картинке видно, что траектория не выходит за рамки контура, значит не должно появиться таких артефактов.

Пока никак не найти время, чтобы написать нормальный урок

.
Еще нужно обработку площади переписать.....

de-nos · Сообщение **de-nos** » 29 дек 2010, 16:48

Такой способ приемлем, если одно слово. Ну, а если целое предложение из слов... вручную довольно долго и нудно.
Вообще возможно ли, чтобы введённый текст преобразовывался в программу-гравировки, т.е. без дополнительных операций (переварачивание контура, выявление артефактов, добавление точек и т.п.)?
И если возможно, то планируется ли реализация такого в ближайшее время?
